Analiza nasłonecznienia

Aby użyć tej funkcji, użyj polecenia Dokument > Wizualizacja > Analiza nasłonecznienia.

Analiza nasłonecznienia pozwala na zaobserwowanie projektowanego budynku w realnej sytuacji w celu sprawdzenia warunków nasłonecznienia w określonym miejscu (położeniu geograficznym) oraz przedziale czasu.

Na ekranie widać zestaw prostych wyrenderowanych obrazów 3D określonych zgodnie z Parametrami widoku 3D, bieżącym Stylem 3D lub Ustawieniami renderingu oraz ustawieniami Pozycji słońca.

Geograficzne położenie projektu, łącznie z Północą projektu, określone jest w menu Opcje > Preferencje projektu > Ustawienia lokalizacji.

Zobacz Ustawienia lokalizacji.

Uwaga: Na podstawie tych danych Archicad zastosuje pobrany z Narodowego Laboratorium Energetyki Odnawialnej (USA) algorytm pozycji słońca do obliczenia zenitu słońca i kątów azymutu.

Informacje na temat tego algorytmu, zobacz: Algorytm pozycji słońca .

Po utworzeniu, można odtworzyć animację lub zapisać obrazy do wybranego formatu pliku, do wyświetlenia w dowolnej przeglądarce, na dowolnej platformie.

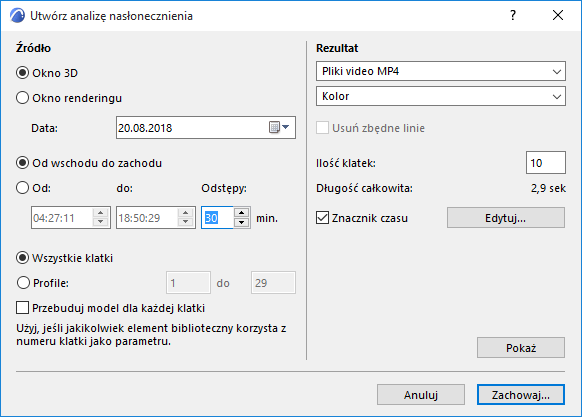

Analiza nasłonecznienia

Wszystkie klatki Analizy nasłonecznienia będą zgodne z bieżącymi parametrami Aksonometrii lub Perspektywy określonymi w oknie dialogowym Parametry widoku 3D (w tym z Pozycją słońca).

Zobacz Parametry okna 3D.

Źródło

Kliknij przycisk Okno 3D by źródłem animacji i podglądu było Okno 3D.
Uwaga: Wybierz Styl 3D i określ bieżące opcje okna 3D przed utworzeniem animacji w Analizie nasłonecznienia.
Opcja Okno renderingu utworzy animację z wyrenderowanych obrazków.
Uwaga: Przed utworzeniem Analizy nasłonecznienia wybierz renderowaną scenę, aby utworzyć fotorealistyczne obrazy.

Data

Wpisz miesiąc i dzień rozpoczęcia analizy nasłonecznienia.
Określ czas trwania analizy nasłonecznienia, wybierając opcję Od wschodu do zachodu lub wpisując konkretną godzinę z minutami.
Odstępy: W określonym powyżej zakresie czasowym zdefiniuj, w minutach, odstęp w wykonywaniu zdjęć do analizy nasłonecznienia.
Wszystkie klatki: wykorzystane zostaną wszystkie klatki animacji.
Kliknij Klatki, aby określić zakres klatek (pierwsza i ostatnia) do zobrazowania bieżącej ścieżki.
Uwaga: Domyślnie wpisane są pierwsza i ostatnia klatka.

Przebuduj Model dla każdej klatki: Archicad przebudowuje projekt po każdej klatce i tworzy nowy widok z przebudowanego modelu.

Uwaga: Opcja ta pozwala na dodatkowe efekty w animacji, pod warunkiem, że projekt zawiera Elementy biblioteczne, które wykorzystują numery klatek jako parametr. Parametr taki, powoduje zmianę stanu elementu bibliotecznego zgodnie z bieżącym numerem klatki animacji.

Rezultat

Określ format Analizy nasłonecznienia.

Wybierz format pliku, np. film lub zestaw obrazów.
Określ głębię kolorów.
Uwaga: Większa głębia kolorów generuje większy rozmiar pliku.

Usuń zbędne linie

Zaznacz to pole aby usunąć nachodzące na siebie linie z zapisanych obrazów.

Ta opcje jest dostępna jeśli:

Silnik 3D to Wektorowa procedura 3D (nie akceleracja sprzętowa)
eksportujesz konkretne klatki (nie wszystkie klatki)
wybrany format pliku to PMK lub Linie 2D Archicada.

Ilość klatek: Wprowadź ilość klatek na sekundę.

Długość całkowita: Długość animacji wyświetlana jest w sekundach i stanowi wynik dzielenia całkowitej liczby klatek przez ich prędkość, dając obraz długości animacji.

Znacznik czasu

Zaznacz, aby dodać tę informację do Analizy nasłonecznienia (dostępnej przy zapisywaniu w formacie filmu)
Kliknij Edycja, aby określić zawartość, wygląd i miejsce znacznika czasu.

Obejrzyj wideo

Pokaż

Kliknij Pokaż, aby przetworzyć analizę nasłonecznienia i podgląd wygenerowanych obrazów, bez ich zachowywania. Utworzoną animację możesz zachować, ponownie otwierając okno dialogowe i klikając przycisk Zachowaj.

Wskazówka: Aby uzyskać podgląd wybranego fragmentu całej animacji, określ zakres Klatek.

Na poniższych ilustracjach przedstawiony został ten sam fragment budynku o różnych porach dnia, w tym o wschodzie słońca, godzinę później, dwie godziny później oraz popołudniu.
