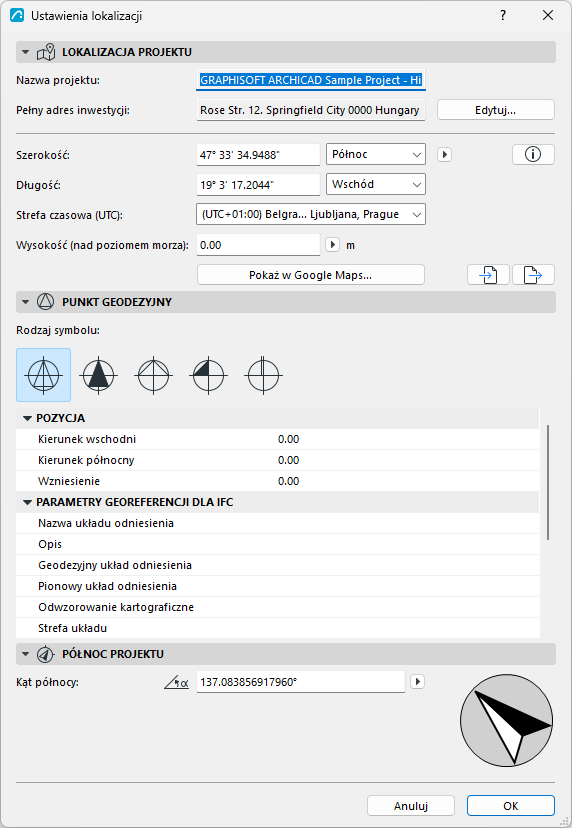

Ustawienia lokalizacji

Lokalizacja projektu

Nazwa projektu i pełny adres witryny są pobierane z okna dialogowego Info projektu.

Kliknij przycisk Edycja, aby zmodyfikować te dane w oknie dialogowym Info projektu.

Zobacz Informacje o projekcie.

Wprowadź Szerokość i Długość Lokalizacji projektu.

• Aby zapewnić możliwie największą dokładność (np. do celów Oszacowania energetycznego) należy wskazać i wprowadzić dokładne wartości długości/szerokości geograficznej projektu.
• Za pomocą wyskakujących okien można przełączać pomiędzy półkulą północną i południową oraz wschodnią i zachodnią.
• Wybierz z menu żądaną jednostkę.

Strefa czasowa

W polu Lokalizacja projektu należy wskazać strefę czasową, wyrażoną jako przesunięcie dodatnie lub ujemne względem czasu UTC (uniwersalny czas skoordynowany), wraz z nazwą odpowiedniej strefy czasowej.

Wysokość

Wprowadź wysokość lokalizacji projektu w wybranej jednostce.

• Wysokość jest stosowana jako wartość Poziomu odniesienia projektu do poziomu morza w menu Opcje > Preferencje projektu > Poziomy odniesienia)
• Dane dotyczące wysokości używane są podczas eksportu projektu do formatów SketchUp i Google Earth.

  Zobacz SketchUp (.skp), oraz Google Earth (.kmz).

Użyj aplikacji Google Maps aby zobaczyć i wyszukać danych o położeniu

Jeśli masz połączenie z internetem: kliknij opcję Pokaz w Google Maps, aby zobaczyć położenie projektu według wprowadzonej długości/szerokości geograficznej.

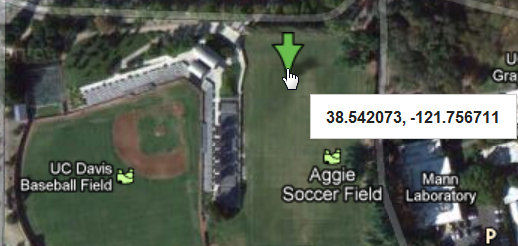

Aby uzyskać dokładne dane za pomocą aplikacji Google Maps, powiększ żądaną lokalizację. Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe, a następnie wybierz “Co tu jest?” aby zobaczyć (lub skopiować w razie potrzeby) wartości długości i szerokości geograficznych.

Import/Eksport ustawień lokalizacji (XML, SketchUp, Google Earth)

Użyj przycisków Importuj lub Eksportuj, aby przesłać dane ustawień lokalizacji w formacie XML, Google Earth (.kmz) lub SketchUp (.skp).

Wszystkie trzy formaty mogą służyć do przeniesienia informacji pomiędzy projektami. Formaty Google Earth i SketchUp umożliwiają również dopasowanie modeli do modeli SketchUp lub Google Earth.

• Format XML służy do przechowywania i odczytywania danych dotyczących długości i szerokości, formatu wyświetlania kąta, strefy czasowej, jednostki długości i szerokości, północy oraz formatu wyświetlenia.
• W formacie Google Earth (.kmz) przechowywane są wartości długości, szerokości i wysokości jako jeden znacznik lokalizacji. Funkcja importu umożliwi również odczyt wartości długości i szerokości z plików .kmz zawierających jeden znacznik lokalizacji. Wysokość zostanie również poddana importowi jeśli wyrażana jako wartość bezwzględna (nie względna ani przytwierdzona).
• Format SketchUp (.skp) umożliwia eksport wartości dotyczących długości, szerokości, wysokości, północy oraz strefy czasowej. Adres inwestycji: -miasto oraz Adres lokalizacji: -dane kraju zostaną wyeksportowane lecz NIE zaimportowane).

  Więcej szczegółów na temat SketchUp:

• Importuj: zobacz SketchUp (.skp)
• Łącz: zobacz Łącz plik SketchUp (.skp)
• Eksport: zobacz SketchUp (.skp)

  Więcej szczegółów na temat Google Earth:

• Importuj: zobacz Google Earth (.kmz)
• Łącz: zobacz Połącz plik Google Earth (.kmz)
• Eksport: zobacz Google Earth (.kmz)

Panel Punktu geodezyjnego

• Wybierz Rodzaj symbolu dla Punktu geodezyjnego projektu.
• Skonfiguruj dane Położenia i Georeferencji.

  Zobacz Punkt geodezyjny.

Północ projektu

Zdefiniuj północ projektu (okno dialogowe Ustawienia lokalizacji)

Wprowadź wartość kąta azymutu (kompasu) lub przeciągnij wskaźnik kompasu.

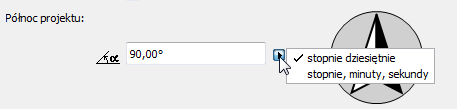

Z wyskakującego menu wybierz jednostkę wyświetlania Północy projektu.

Określ północ projektu (graficznie)

Polecenie Ustaw północ projektu jest dostępne z poziomu

• menu Opcje > Preferencje projektu > Ustaw północ projektu

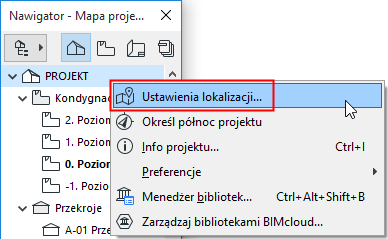

• poprzez menu kontekstowe Nazwy projektu w Nawigatorze

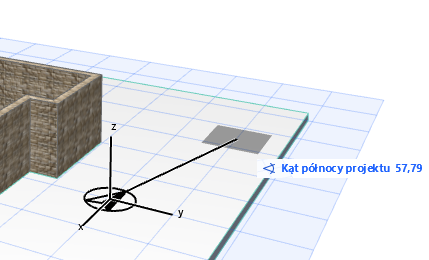

Na rzucie lub w oknie 3D:

1. Kliknij, aby wyświetlić ikonę Północy projektu.
2. Przesuń wskaźnik, aby ustawić Północ projektu.

Współrzędna kąta północnego punktu geodezyjnego jest odpowiednio dostosowywana.

Wartość Północy projektu dotyczy następujących przypadków:

• Obliczeń dla funkcji Oszacowania energetycznego.
• Niektóre Znaczniki Rozwinięcia Ścian obejmują tekst zawierający wartość Północy projektu.
• Po wstawieniu obiektu do projektu, obiekt symbolu północy (w bibliotece projektu), będzie odzwierciedlał wartość północy projektu. (Należy zaznaczyć pole “Zgodnie z Północą projektu” w Ustawieniach obiektu.)
• W przypadku korzystania z jednostek mierniczego (Opcje > Preferencje Projektu > Jednostki przy rysowaniu), Północ w Palecie współrzędnych i Podręcznych współrzędnych będzie podawana według ustawień dokonanych w tym oknie.
• Azymut słońca obliczony będzie względem Północy projektu (gdzie Wchód ma wartość 0,00 stopni).

  Pozycję słońca określa się w oknie Parametry widoku 3D. Zobacz Pozycja słońca.
