Przypisanie stref przestrzennych IFC

Jednostka IfcSpatialZone służy do grupowania przestrzeni lub definiowania określonych obszarów do celów funkcjonalnych, konstrukcyjnych lub organizacyjnych, takich jak strefy termiczne, strefy oświetlenia czy strefy budowy. W przeciwieństwie do podstawowych grup, IfcSpatialZone może mieć swój własny, odrębny kształt 3D i położenie. (Zobacz opis na: buildingsmart.org

Ta funkcja jest obsługiwana w Archicadzie przy użyciu IFC4 i IFC4x3.

  1. Użyj narzędzia Kształt lub Strefa, aby zamodelować elementy przestrzenne.
  2. Sklasyfikuj elementy np. jako „Strefa przestrzenna”. (Utwórz nową Klasyfikację, jeśli Twój system jej nie zawiera).

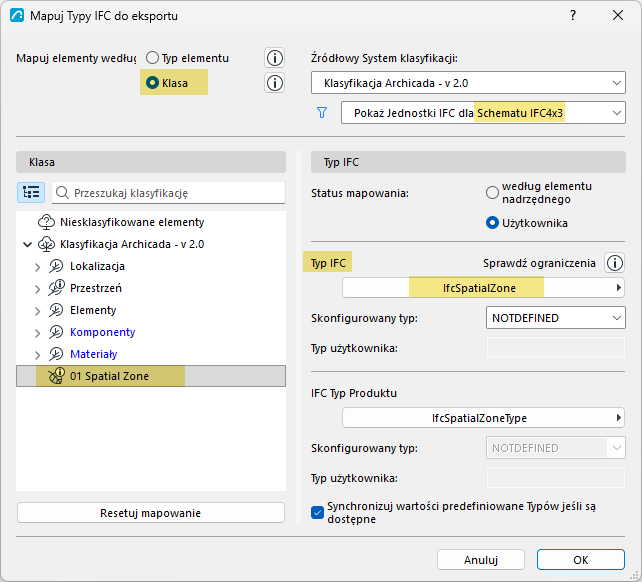

  3. Skonfiguruj Translator eksportu:
    • Użyj schematu IFC4 lub IFC4x3
    • Otwórz Mapowanie typów i „Mapuj Typy IFC do eksportu”
    • Zmapuj swoją klasyfikację Strefa przestrzenna jako Typ IFC = IfcSpatialZone

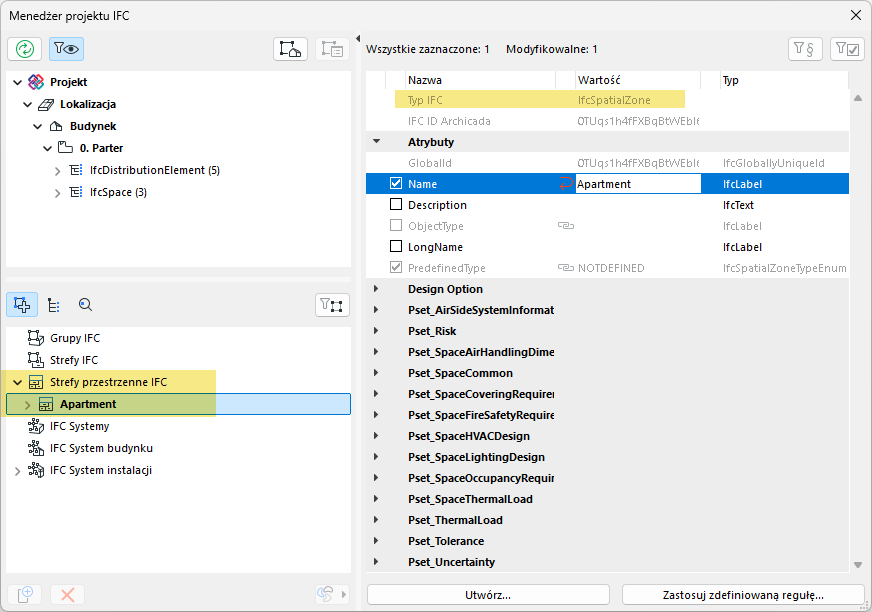

W Menedżerze projektu IFC: elementy zmapowane jako ifcSpatialZone pojawiają się na liście przypisań stref przestrzennych IFC.

W tym przykładzie strefa reprezentująca całe mieszkanie jest sklasyfikowana jako Strefa przestrzenna. W rezultacie ta strefa pojawia się jako IfcSpatialZone.
Uwaga: W przeciwieństwie do innych typów przypisań, nie można utworzyć nowego elementu listy Strefa przestrzenna w Menedżerze projektu IFC. Aby dodać takie elementy przestrzenne, musisz je najpierw zamodelować (za pomocą narzędzia Strefa lub Kształt), a następnie sklasyfikować jako IfcSpatialZone przy użyciu Mapowania typów.

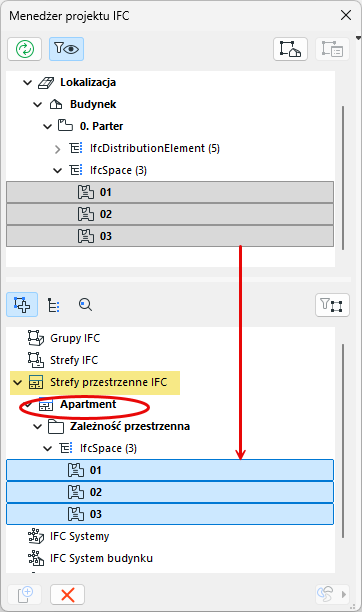

Teraz możesz przypisać zwykłe strefy lub dowolne inne elementy (np. obiekty, słupy) do nowo zdefiniowanej Strefy przestrzennej, przeciągając je do folderu Zależność przestrzenna.
