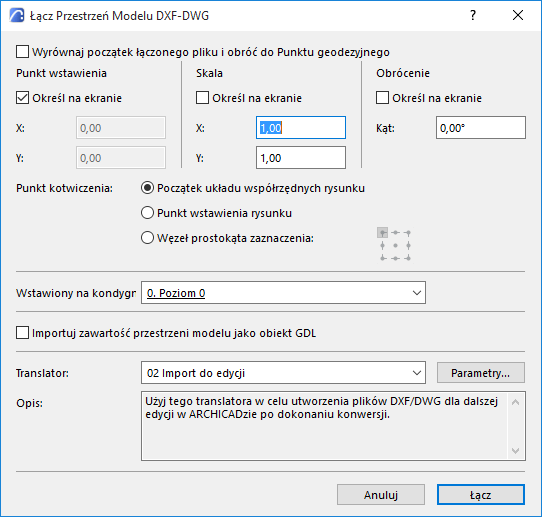

Okno dialogowe Łącz Przestrzeń Modelu DXF-DWG

Opis procesu łączenia, zobacz Łącz DXF-DWG.

Opcje znajdujące się w tym oknie pozwalają na zdefiniowanie, gdzie i jak importowany plik DXF-DWG zostanie umieszczony na rzucie projektu Archicada.


  • Wyrównaj początek łączonego pliku i obróć do Punktu geodezyjnego: zaznacz to pole, aby wstawić łączony model z zachowaniem położenia i obrotu punktu geodezyjnego w Archicadzie.

Kolejne opcje umożliwiają wstawienie, skalowanie oraz obrócenie wstawionego rysunku.

  • Punkt wstawienia: (opcja niedostępna, jeśli zaznaczono pole Wyrównaj do punktu geodezyjnego)
  • Wprowadź współrzędne X/Y w lewym dolnym rogu prostokąta obrysu lub początku rysunku. Lub zaznacz opcję Określ na ekranie, aby określić punkt wstawienia po kliknięciu na Rzucie.
  • Skala:
  • Określ współczynnik skali w kierunkach X/ Y. Wartości ujemne odbiją rysunek.
  • Ewentualnie zaznacz opcję Określ na ekranie, aby określić skalę na ekranie.
  • Obrót: (opcja niedostępna, jeśli zaznaczono pole Wyrównaj do punktu geodezyjnego)
  • Określ kąt obrotu dla wstawionego rysunku wokół punktu wstawienia. Ewentualnie zaznacz opcję Określ na ekranie, aby obrócić pole ręcznie na ekranie.

Punkt wstawienia: Określa punkt prostokąta obrysu służącego do wstawienia rysunku.

  • Początek układu współrzędnych Rysunku: Początek Układu (współrzędne 0;0) dołączonego rysunku zostanie umieszczony w miejscu wskazanym przez użytkownika lub poprzez to Okno (sekcja Punkt wstawienia).
  • Punkt wstawienia Rysunku: Własny punkt kotwiczenia (jeżeli istnieje) zostanie umieszczony we wskazanym położeniu.
  • Węzeł prostokąta zaznaczenia: Wybierz dowolny z 9 punktów prostokąta obrysu. Ten punkt posłuży do wstawienia rysunku.

Wstawiony na kondygnacji: Z tej rozwijanej listy możesz wybrać kondygnację, na której umieszczony zostanie rysunek DWG-DXF.

Importuj zawartość Przestrzeni Modelu jako obiekt GDL: Zaznacz tę opcję, jeśli chcesz importować zawartość modelu jako pojedynczy Obiekt GDL.

Translator: Wybierz Translator DXF/DWG do konwersji załączonego pliku Archicada (zazwyczaj odpowiedni jest domyślny translator “Dla dalszej edycji”). Kliknij Ustawienia, aby otworzyć i zmienić ustawienia translatora w razie potrzeby.
