Łącz DXF-DWG

1. Otwórz menu Plik > Interoperacyjność > Łącz i wybierz miejsce, z którego wyszukasz plik: z pliku lub z BIMcloud
2. W oknie dialogowym Łącz plik wskaż żądany plik DXF lub DWG.
3. Kliknij Otwórz.

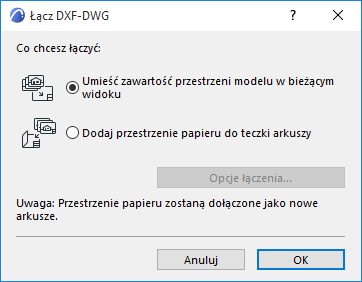

4. Zostanie wyświetlone okno Łącz DXF-DWG. Istnieją dwie możliwości:





• Umieść zawartość przestrzeni modelu w bieżącym widoku: Ta opcja umożliwia połączenie części przestrzeni modelu z pliku DXF-DWG łączonego do projektu. Wygenerowany zostanie widok z góry elementów AutoCAD w przestrzeni modelu DXF-DWG i wstawiony jako elementy 2D.

  W wyświetlonym oknie dialogowym skonfiguruj kolejne opcje: Okno dialogowe Łącz Przestrzeń Modelu DXF-DWG.

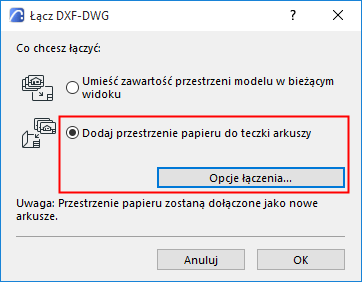

• Dodaj przestrzenie papieru do teczki arkuszy: Wybierz tę opcję, aby załączyć Przestrzeń (przestrzenie) papieru pliku DXF-DWG z Teczką arkuszy.
• Definicje przestrzeni papieru zostaną przekonwertowane do Arkuszy.
• Jeżeli plik DWG-DXF zawiera Przestrzeń papieru o innym rozmiarze niż dostępne w MEP Designer, utworzony zostanie Szablon arkusza na jego podstawie.
• Zawartość widoku DXF-DWG zostanie przekonwertowana na rysunek i wstawiona do Arkuszy. Rysunków tych nie będzie można edytować; w Menedżerze Rysunków będą miały status “Dołączony”.
• Elementy narysowane w Przestrzeni papieru zostaną przekonwertowane do elementów MEP Designera i wstawione bezpośrednio do Arkuszy.

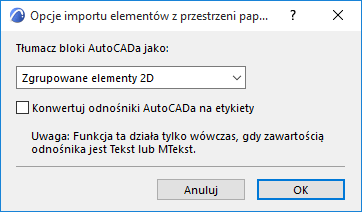

  Kliknij Opcje łączenia, aby skonfigurować kolejne opcje:









Tłumacz bloki AutoCADa jako:

Wybierz opcję:

• Elementy 2D
• Zgrupowane elementy 2D
• Elementy biblioteczne

  Zobacz Opcje otwierania (Ustawienia translacji DXF/DWG).

Konwertuj Odnośniki AutoCADa na Etykiety: Zaznacz to pole, aby przeprowadzić konwersję podczas procesu łączenia.

Jeżeli nie wybierzesz tej opcji, Odnośniki AutoCADa zostaną zamienione na podstawowe elementy 2D.
