Categorias de Tramas
As três categorias de preenchimento: Desenho, Superfície ou Corte.
As Categorias da Trama são usadas:
- para definir que tramas estão disponíveis nos pop-ups de escolha de Trama
- para escolher e criar Tramas à mão livre com a ferramenta Trama
- para aplicar Regras de Sobreposição Gráfica a determinadas categorias da Trama
- em critérios (p. ex., Pesquisar e Seleccionar ou Mapas Interactivos)
- no processamento de tramas de corte exportadas (na exportação DXF)
Definir Disponibilidade de Tramas por Categoria (Desenho, Preenchimento, Corte)

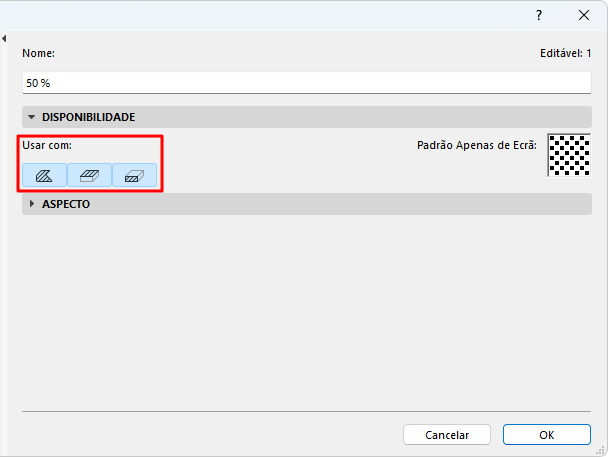

Use o Painel Disponibilidade do diálogo Tramas para definir uma ou mais categorias para cada Trama.
Nem todas as Tramas do projecto estão disponíveis em todos os pop-ups de trama. Os pop-ups de escolha de Trama, localizados em caixas de diálogo na interface, contêm apenas as Tramas que pertencem a uma Categoria da Trama que faça sentido nesse contexto.
- Abra a caixa de diálogo Opções > Atributos do Elemento > Tramas.
- Seleccione a(s) Trama(s) a editar.
- Active um ou mais ícones de Utilizar com para definir a respectiva Categoria da Trama: Desenho, Preenchimento e/ou Corte.
Tramas de Desenho
As tramas de desenho são desenhadas à mão, utilizando a Ferramenta Trama.
Tramas de Superfície
Um tipo de Trama na categoria "Preenchimento" está disponível em
- diálogos de Definições de Ferramenta de elementos que podem usar uma trama de superfície
- Painel Primeiro Plano de Preenchimento de Cobertura no diálogo Superfícies
- Sobrepor Tramas de Superfície em Sobreposições Gráficas
Tramas de Corte
Um tipo de Trama na categoria "Corte" está disponível em
- Caixa de diálogo Materiais de Construção
- Diálogos de definições de elementos GDL (que utilizam tramas de corte)
- Sobrepor Tramas de Corte em Regras de Sobreposições Gráficas
Note:
- Os elementos da Trama definidos como "Trama de Corte" podem ser colocados, opcionalmente, no seu próprio vegetal durante a conversão DXF/DWG. Ver Vegetais Pessoais.
- Tramas de Imagem não podem ser utilizadas como tramas de corte.
Tramas baseadas no Material de Construção e Tramas baseadas na Superfície
Ao desenhar uma Trama à mão livre com a ferramenta Trama, duas categorias de Trama adicionais facilitam a combinação de tramas de corte de Materiais de Construção e tramas baseadas numa Superfície (a sua trama de superfície, cor ou textura).
