Vara Mágica

Como Criar um Elemento com a Vara Mágica

1. A partir da Caixa de Ferramentas, seleccione o tipo de elemento novo que deseja criar.
2. Active a Vara Mágica efectuando uma das seguintes acções:
   • Prima a Barra de Espaço
   • Clique no ícone Vara Mágica na Janela de Controlo
   • Seleccione Modelação > Contornar Polígono com a Vara Mágica
3. Veja o feedback gráfico para consultar os potenciais resultados. (Ver, em baixo.)
4. Clique para encontrar e captar automaticamente uma forma poligonal.

Feedback Gráfico

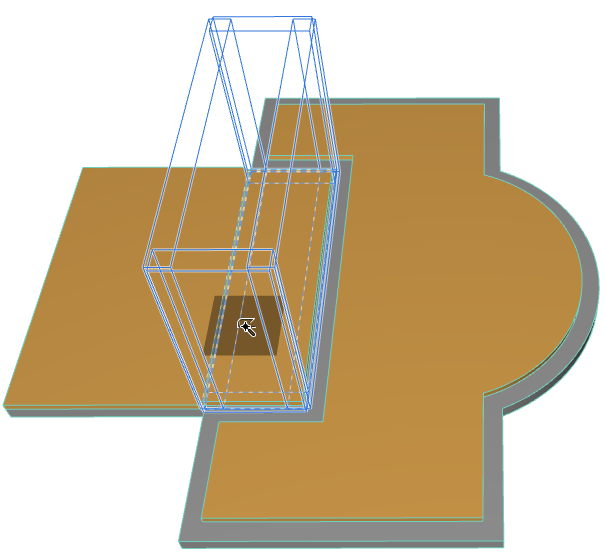

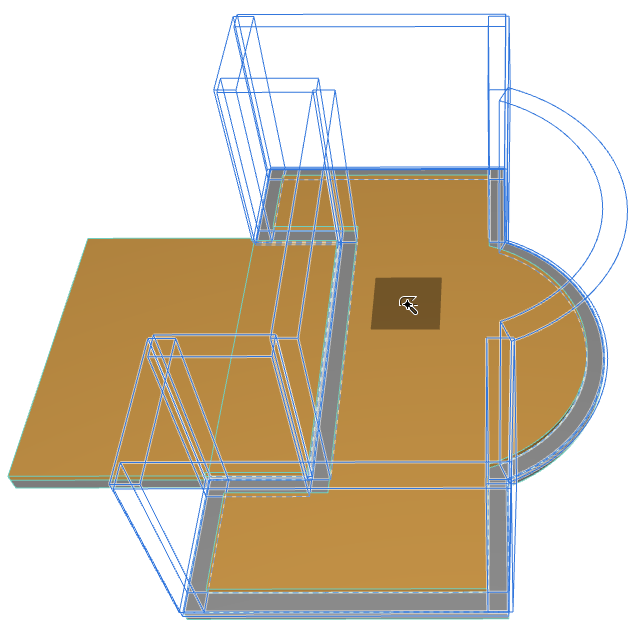

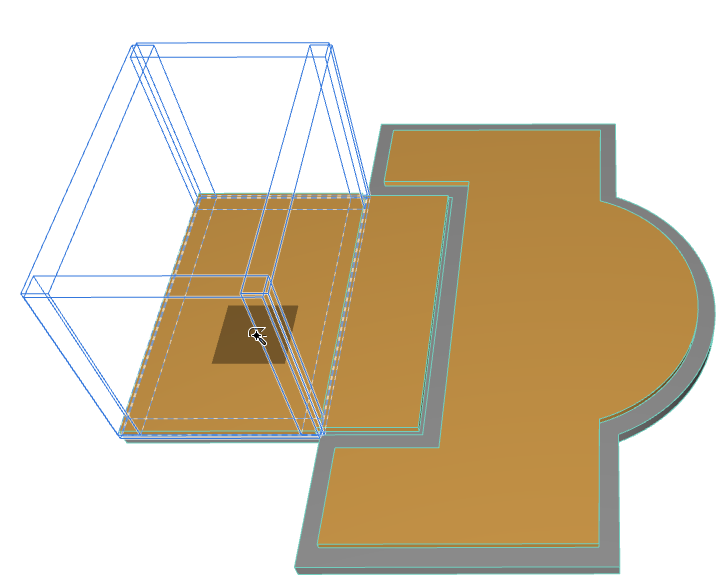

Enquanto se prime a barra de espaço, mova o cursor para ver o feedback sobre eventuais elementos resultantes. Aqui, se estiver a usar a Vara Mágica para criar Paredes sobre duas lajes intersectantes, o feedback mostra-lhe as possibilidades:

Ver Selecção e Informação de Elemento.

Ícone do Cursor da Vara Mágica

A Vara Mágica assume três formas diferentes para identificar:

Vértices
Contornos
espaço e superfícies vazias

Exemplos de Vara Mágica

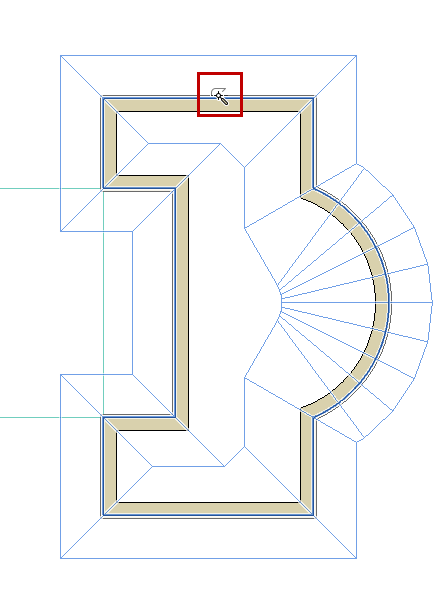

• Active a ferramenta Cobertura (método Multi-Plano) e clique com a Vara Mágica na aresta da Parede para criar instantaneamente uma Cobertura cuja linha pivô traça o polígono da Parede.





Assista o vídeo

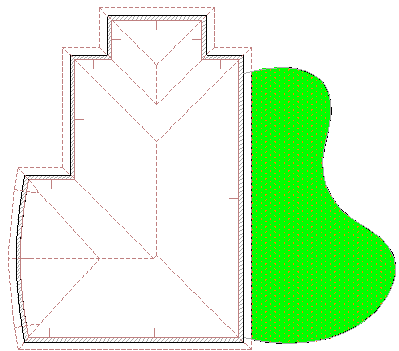

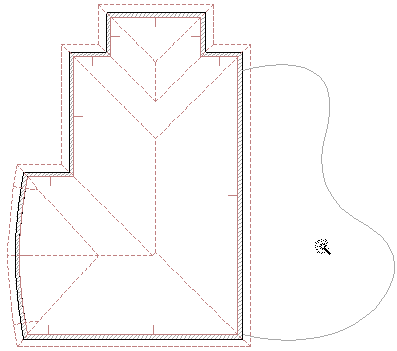

• Active a ferramenta Trama e, depois, clique com a Vara Mágica no interior da área vazia demarcada pela linha curva, para criar uma Trama dessa forma.



Dicas e Conselhos

• Novos elementos usam as definições por defeito actuais da ferramenta correspondente. Deve sempre verificar se estas estão correctas, antes ou depois de utilizar a Vara Mágica, especialmente se os elementos tiverem um relação recíproca específica, como por exemplo, uma cobertura sobre uma Parede.
• Pode ajustar a função da Vara Mágica, seleccionando um ou mais elementos. Neste caso, a Vara Mágica só tomará em conta os elementos seleccionados, quando estiver à procura de elementos encadeados ou de uma área delimitada.
• Ao criar Paredes curvas e elementos poligonais baseados em Arcos, Círculos e Splines, a aproximação é definida Definição da Vara Mágica.

  Ver Definição da Vara Mágica.

• Os novos elementos não estão ligados aos originais e podem ser manipulados independentemente.
• Se o Offset Simples ou Múltiplo tiver sido activado, pode completar a função de repetição depois da criação do novo polígono.
• Se estiver a criar uma Cobertura simples, tem que desenhar primeiro a linha de base e definir a inclinação, antes de criar o polígono com a Vara Mágica.
• Se estiver a criar uma Trama com uma origem definida, tem que gerar primeiro o polígono com a Vara Mágica, e só depois desenhar o vector de orientação da Trama.

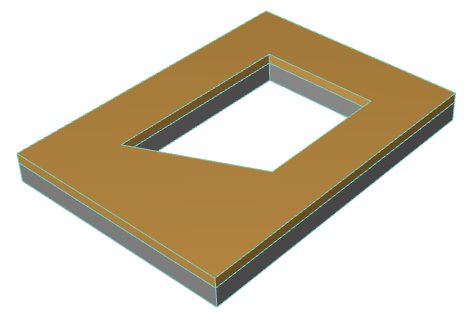

Utilizar a Vara Mágica para Adicionar/Subtrair Formas Poligonais

Utilize a Varinha Mágica para adicionar ou subtrair a forma de outro polígono existente (do mesmo ou de outro tipo de elemento).

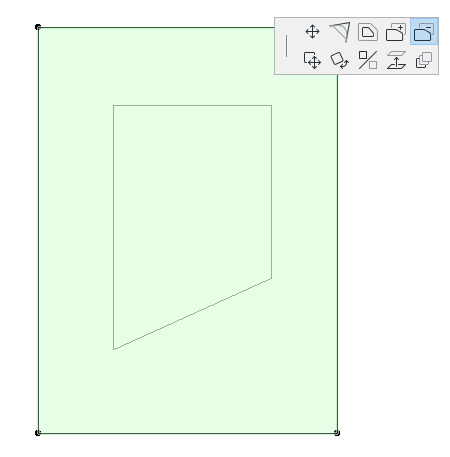

1. Seleccione o polígono, a partir do qual quer subtrair outra forma. Neste exemplo queremos subtrair um polígono de uma laje.
2. Seleccione o ícone “Subtrair do Polígono” na palete de contexto.
3. Mova o cursor para o polígono que quiser subtrair, e active a Vara Mágica (pressione a barra de espaço).
4. Clique para terminar.
