Bolear ou Chanfrar

Utilize o comando Edição > Dar nova forma > Bolear/Chanfrar para bolear ou chanfrar a intercepção de duas linhas/polilinhas rectas, paredes, ou o(s) vértice(s) de um elemento polígono.

Estes comandos também estão disponíveis na barra de ferramentas Standard.

Para opções especiais de bolear/chanfrar disponíveis com Morphs, consulte Edição Básica do Morph: Bolear/Chanfrar um Morph.

Para abrir a caixa de diálogo Bolear/Chanfrar, seleccione as duas linhas ou o elemento polígono.

Depois, dispõe das seguintes opções:

  • Seleccione o comando Edição > Bolear/Chanfrar, ou
  • Se o elemento seleccionado for um polígono, seleccione o ícone Bolear/Chanfrar a partir da palete de contexto.


Seleccione Bolear ou Chanfrar:

  • Boleado une os pontos finais de dois pontos finais de segmentos rectos com um Arco.
  • Chanfrar une os dois pontos finais de dois segmentos rectos com um segmento recto, cortando os vértices.
  • Indique o raio do vértice boleado/chanfrado. (O vértice chanfrado não possui raio, mas será desenhado com o comprimento igual ao diâmetro do arco com o raio definido.)
    Nota: se o raio definido para a operação Bolear causar a extensão de algum dos vértices vizinhos, o raio será limitado automaticamente, para que o arco boleado contenha o vértice vizinho mais próximo.
  • Clique em OK.
    Nota: os comandos Boleado, Chanfrar e Interceptar não são eficientes em elementos agrupados, a não ser que Suspender Grupos está ligado.

    Ver Suspender Grupos.

Aplicar a todas as Arestas

Para aplicar o comando Bolear ou Chanfrar a todos os cantos de um polígono seleccionado, clique na opção Aplicar a Todas as Arestas.

Nota: esta opção está apenas aplicável se o elemento seleccionado é um polígono.

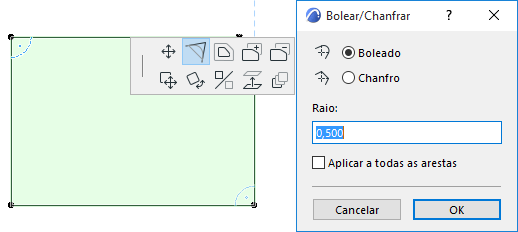

Se tiver seleccionado um polígono e depois o comando Edição > Dar nova forma > Bolear/Chanfrar, a caixa de diálogo seleccionada por defeito e não editável, o comando bolear/chanfrar será aplicado a todos os vértices.

Para aplicar o comando Bolear/Chanfrar para um único vértice do polígono, clique nesse vértice e utilize o comando palete de contexto para abrir a caixa de diálogo Bolear/Chanfrar.
