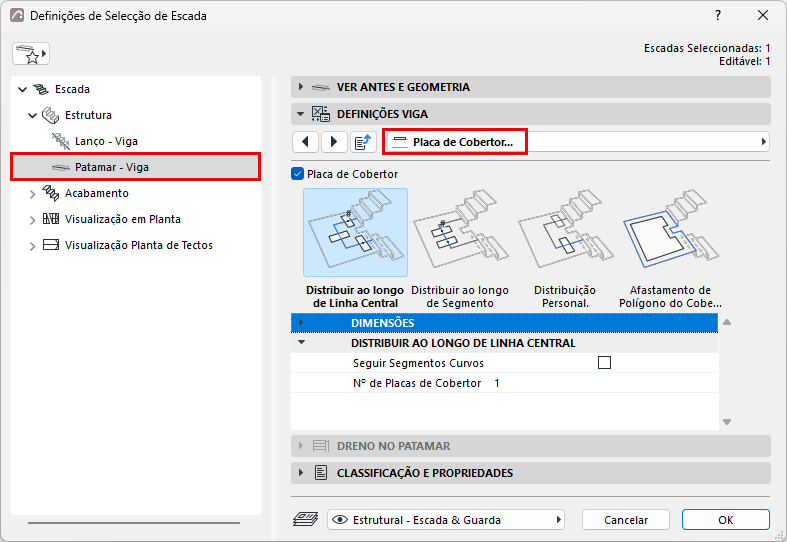

Estas definições estão disponíveis se escolher um tipo de Estrutura de Viga para o Patamar.

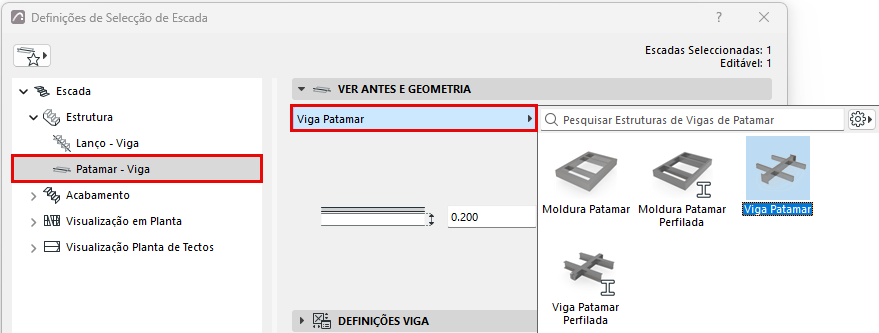

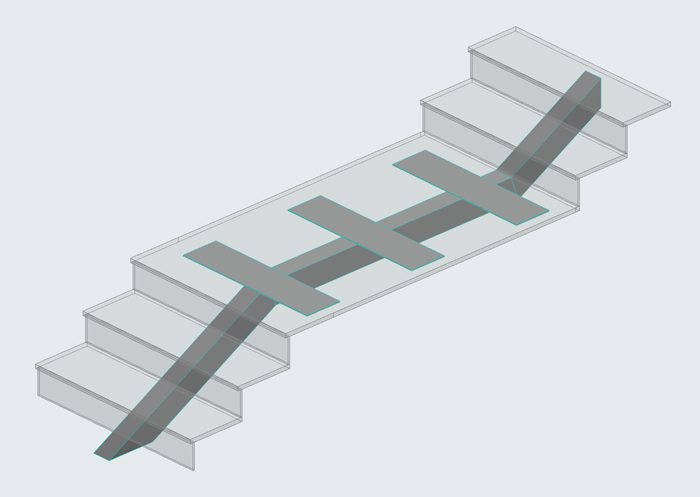

Escolha uma estrutura de Suporte do Patamar para a Escada, que pode ser do tipo Viga ou do tipo Moldura. Também estão disponíveis componentes de patamar perfilados.
No painel abaixo, configure a estrutura escolhida.
Vigas de Patamar Primárias e Secundárias
Vigas de Patamar Primárias liga automaticamente às vigas de Lanço, conforme definido nas Definições de Estrutura de Lanço.

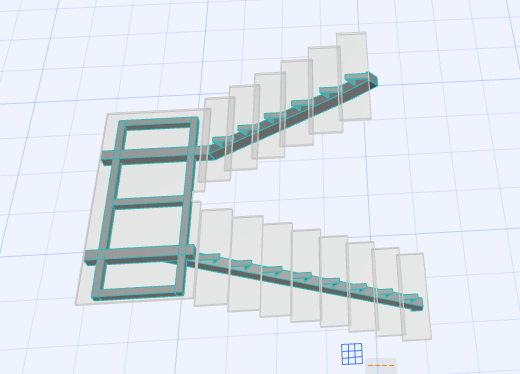

Vigas Secundárias (Adicionais) podem ser adicionadas em paralelo aos lados do patamar. As Vigas Secundárias não se ligam automaticamente a Vigas de Lanço.

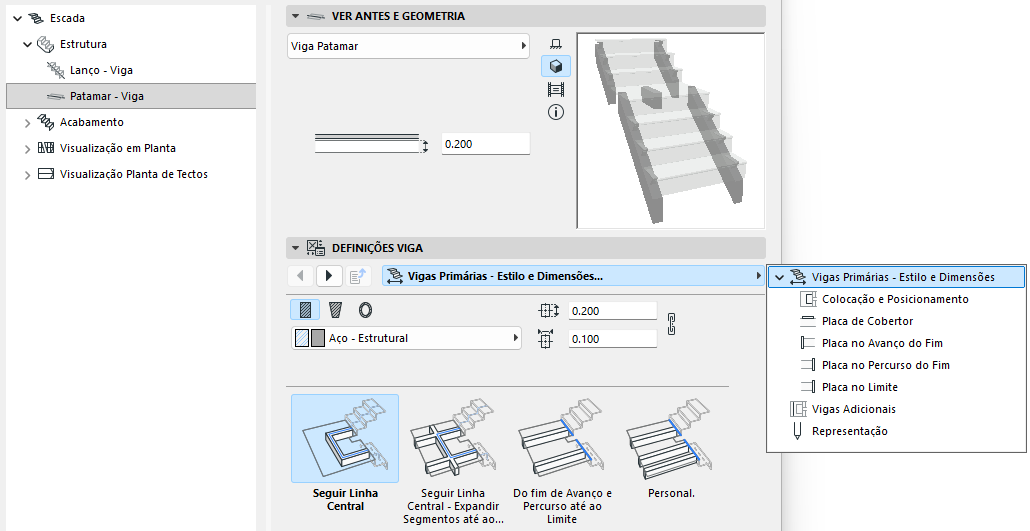

Geralmente, a Viga Primária segue a Linha Central da Escada, mas também pode escolher um percurso diferente da Viga (use o separador Vigas Primárias - Estilo e Dimensões ):
POSIÇÃO DAS VIGAS PRIMÁRIAS

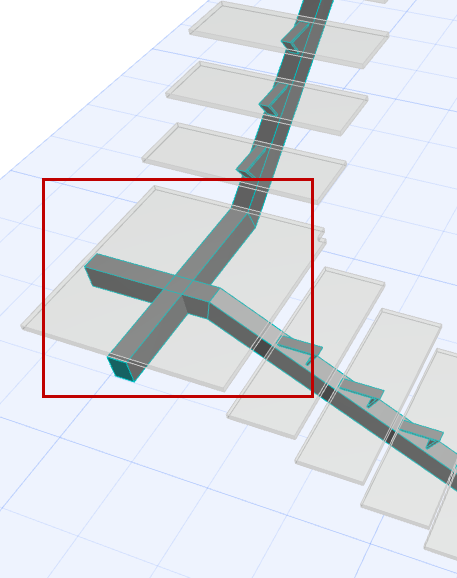

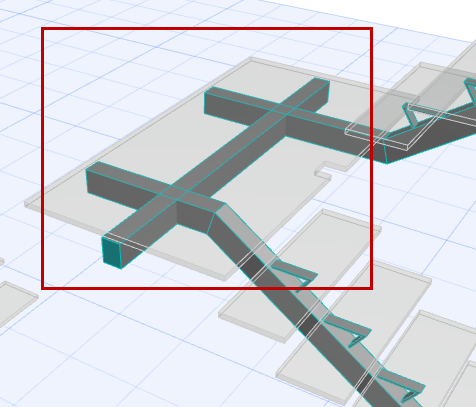

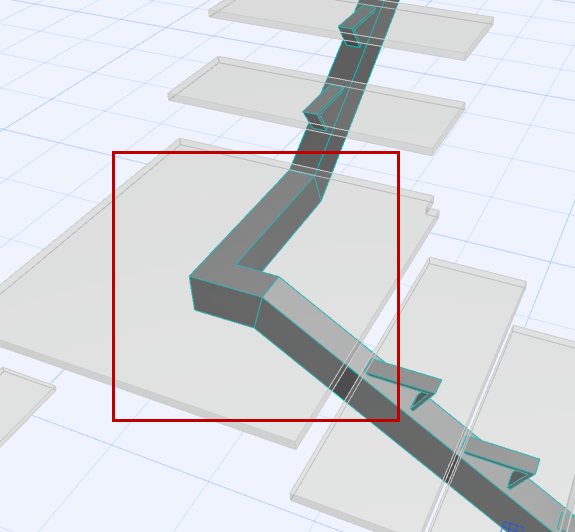

Figura 1. Seguir Linha Central

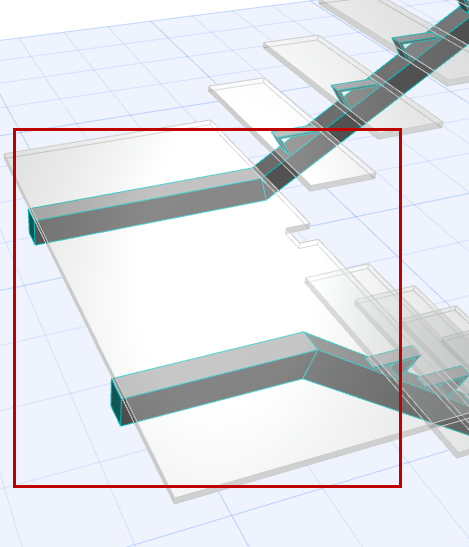

Figura 2. Do fim de Avanço e Percurso até ao Limite
Figura 3. Seguir Linha Central - Expandir até ao Limite
Figura 4. Seguir Linha Central - Expandir até ao Limite

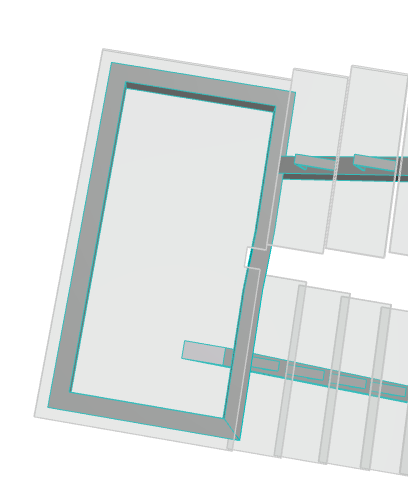

Moldura de Patamar (Viga Primária)

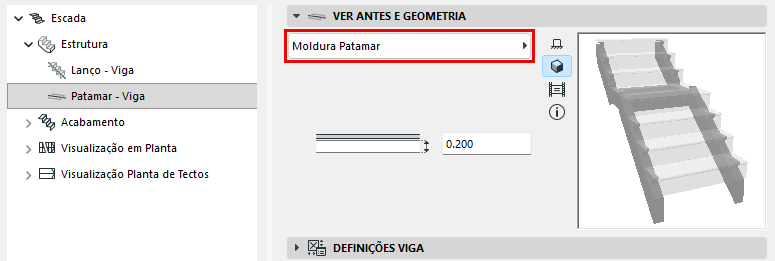

Pode escolher uma Moldura para suportar os Patamares da Escada. Tal como outras vigas primárias, o componente Moldura de Patamar liga automaticamente ao suporte do Lanço, conforme definido nas Definições de Estrutura de Lanço.

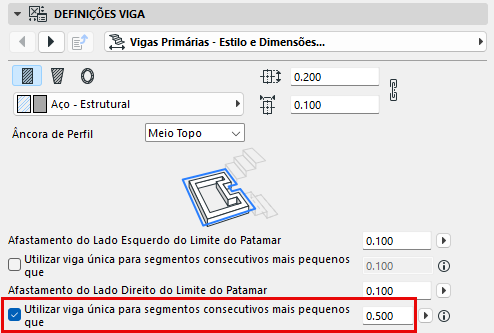

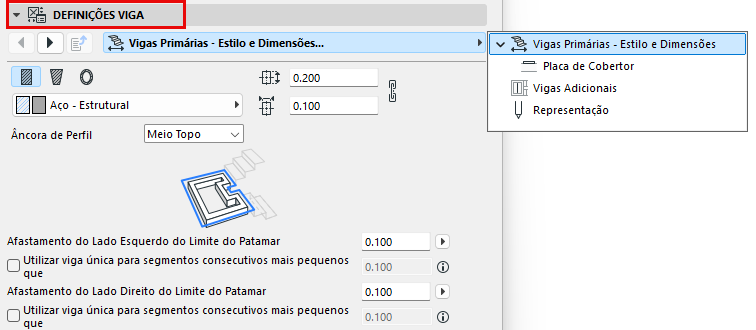

Use as Definições de Viga para configurar a Moldura de Patamar escolhida:

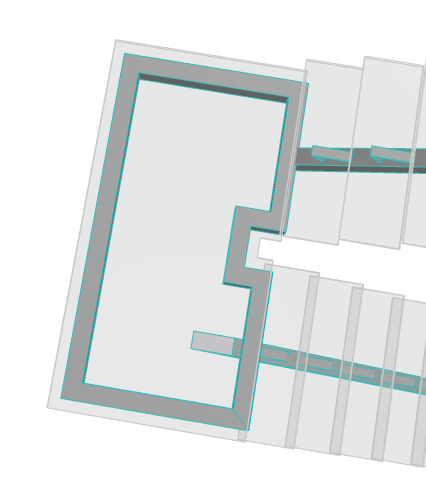

Por defeito, a Moldura de Patamar segue o contorno do Patamar.
No entanto, pode usar as Definições de Viga para ajustar o contorno, de forma a que ele ignore os segmentos do Patamar mais curtos do que um dado comprimento:
Definir componentes como Núcleo/Acabamento/Outro

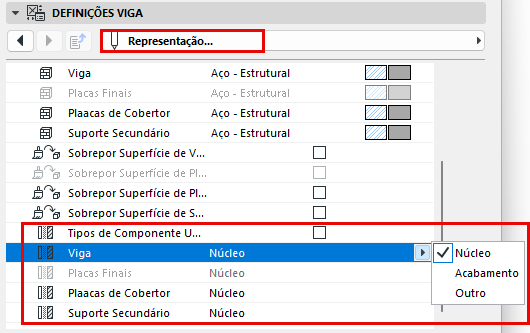

Na secção Representação da caixa de diálogo Definições: defina os componentes como Núcleo/Acabamento/Outro. (Para definir as peças separadamente, desmarque "Tipos de Componente Uniformes".)
Definir tipos de componente desta forma permite-lhe controlar a sua visualização através da Visualização da Estrutura Parcial. Por exemplo, para visualizar vistas de coordenação apenas de estrutura, escolha "Apenas Núcleo" como a definição de Visualização da Estrutura Parcial da vista. Isto irá ocultar os componentes de escada que estão definidos como "Acabamento" ou "Outro".
A Visualização da Estrutura Parcial de componentes de escada é suportada em vistas baseadas no modelo 3D (p. ex., Cortes). Em Plantas dos Pisos e Plantas de Tectos, as escadas são visualizadas como símbolos e não são afectadas pela Visualização da Estrutura Parcial.
Nota: Para componentes de perfil, defina o respectivo tipo no Gestor de Perfis.

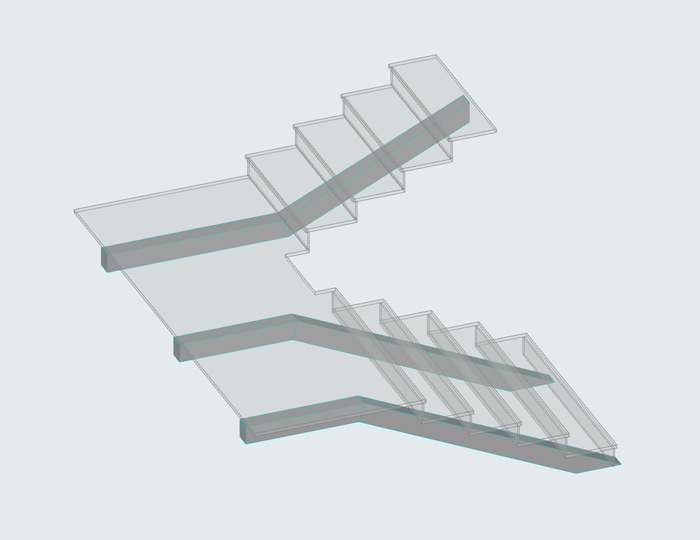

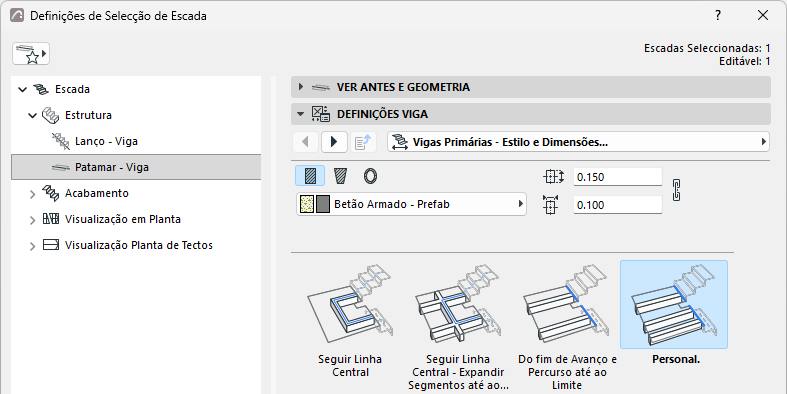

Personalizar Viga de Patamar (Viga Primária)
Use esta função se o Lanço de Escada abaixo do Patamar usar um número de Vigas diferente do Lanço acima do Patamar. (Pode definir vigas para cada Estrutura de Lanço separadamente no modo de Edição.)
Para colocar uma Viga de Patamar personalizada:
Escolha Personalizar na página de Definições de Viga (página do separador Vigas Primárias - Estilo e Dimensões).

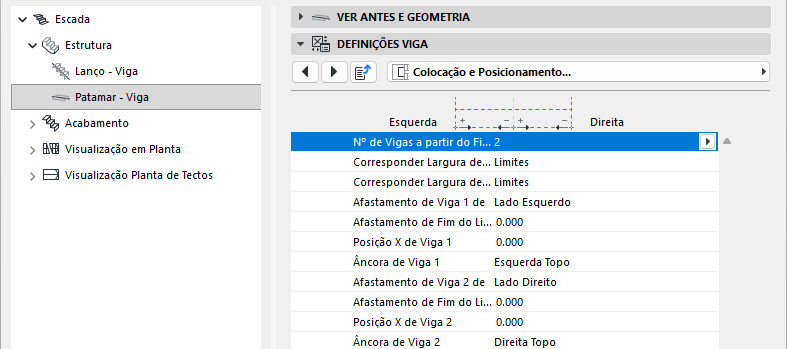

Mude para a página do separador Colocação e Posicionamento.
Insira o número de Vigas a colocar.
Insira a posição e os valores de afastamento para a(s) Viga(s) de patamar personalizada(s).
Dado que estas Vigas personalizadas são Vigas Primárias, podem ligar-se a suportes de Lanço.

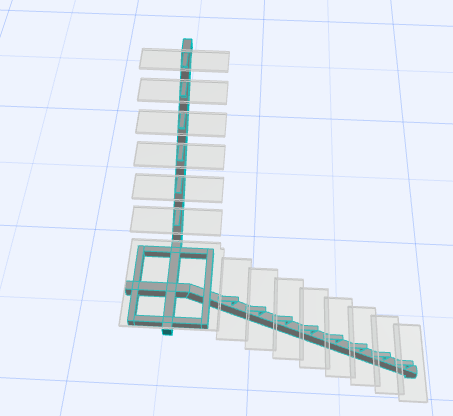

Adicionar/Editar Vigas Secundárias
Para adicionar Vigas (Secundárias) adicionais, tem de utilizar o Modo de Edição. (As Vigas Secundárias são posicionadas numa geometria de Patamar existente e, assim, têm de ser adicionadas a uma Escada colocada, seleccionada.)
Seleccione a Escada e entre no modo de Edição.
Seleccione a Estrutura de Patamar e abra as Definições de Estrutura.
No painel Definições Componente de Viga, abra o separador Vigas Adicionais.

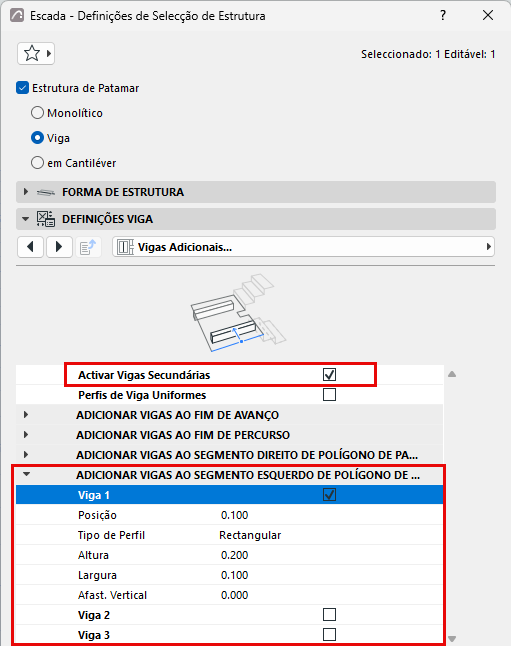

Assinale Activar Vigas Secundárias (se ainda não estiver assinalado).Figura 5. Adicionar Vigas Secundárias no Modo de Edição

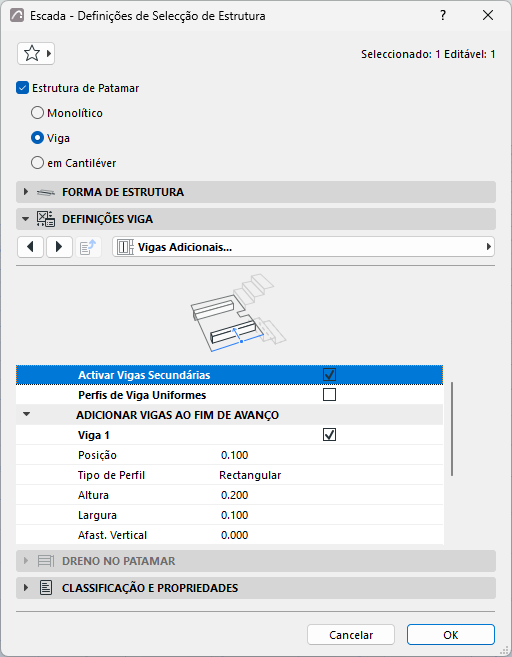

Use as opções e definições para adicionar Vigas Secundárias a um ou mais segmentos do polígono Patamar.

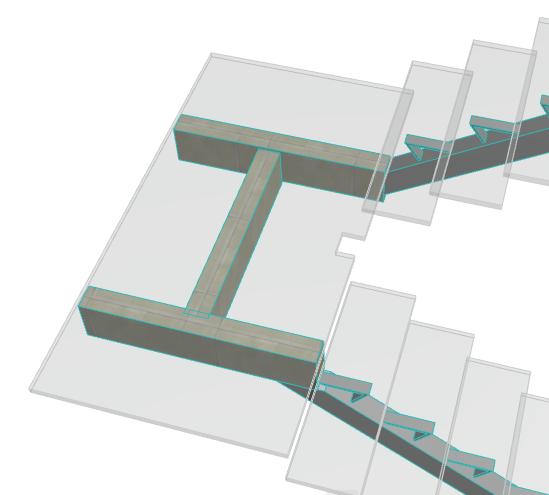

A viga ou vigas secundárias são colocadas. Use o modo de Edição para as alongar e mover conforme necessário, usando os pontos quentes editáveis.

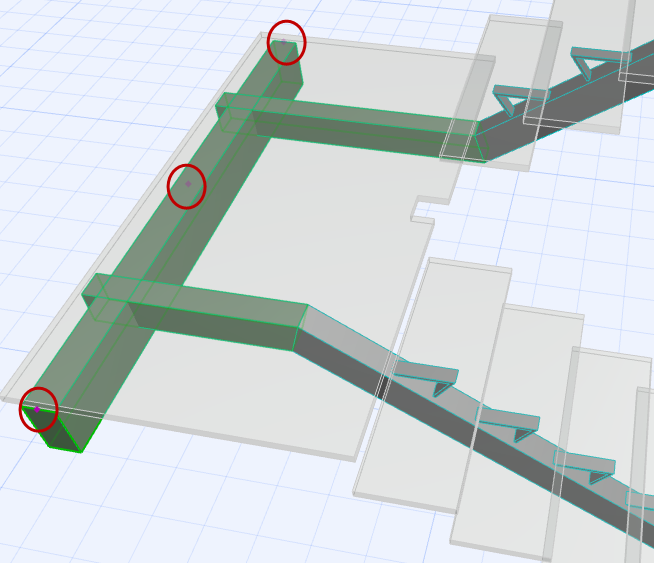

Modificar a Viga Secundária Graficamente no Modo de Edição
