Utilizar Abertura Limitada para Criar Nichos ou Reentrâncias

Uma Abertura limitada pode ser utilizada, por exemplo, como um Nicho de Parede ou uma Reentrância de Laje.

Limitar um lado

  1. Nas Definições de Abertura ou na Caixa de Informações, escolha Limitar um lado.

  2. Clique no elemento associado no qual pretende colocar a abertura.

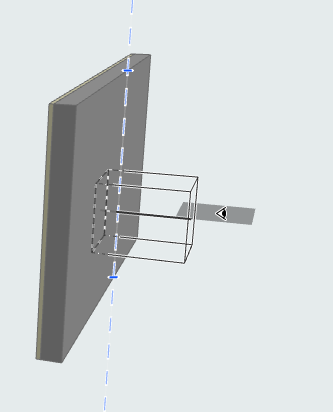

  3. Mova o cursor olho para ver as opções de colocação (p. ex., em ambos os lados da linha de referência da Parede).

  4. Clique para terminar. O lado limitado da Abertura coincide com a linha de referência/o plano do anfitrião.

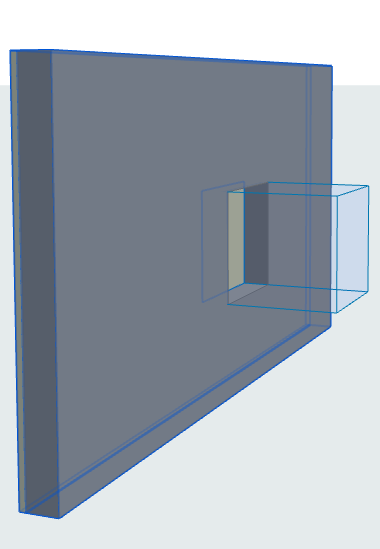

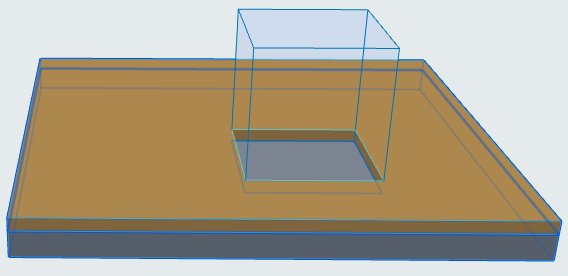

    LimitedOpening2.png   SlabRecess.png

Afastar Linha de Referência/Plano do Elemento Anfitrião

Dispõe das seguintes opções:

  • Utilize o comando Alinhamento a partir de Plano de Referência no painel de contexto
  • Introduza o afastamento nas Definições ou na Caixa de Informações

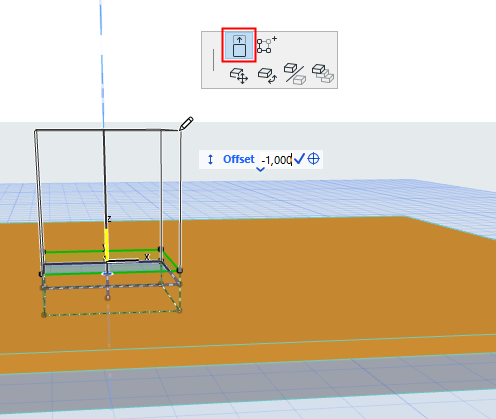

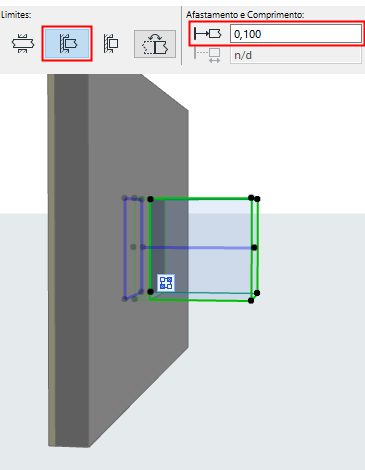

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

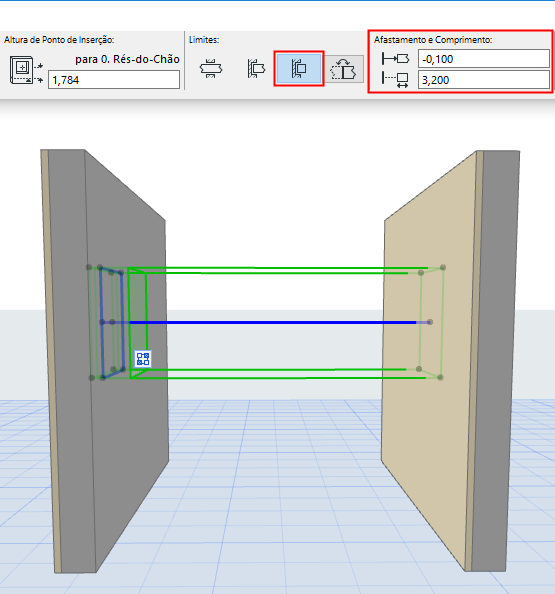

Limitar ambos os lados

  1. Nas Definições de Abertura ou na Caixa de Informações, escolha Limitar ambos os lados.
  2. Opcionalmente, afaste a Abertura da linha de referência/do plano do anfitrião (introduza um afastamento positivo ou negativo em Definições ou na Caixa de Informações).
  3. Introduza o comprimento pretendido da Abertura ou edite-o graficamente.

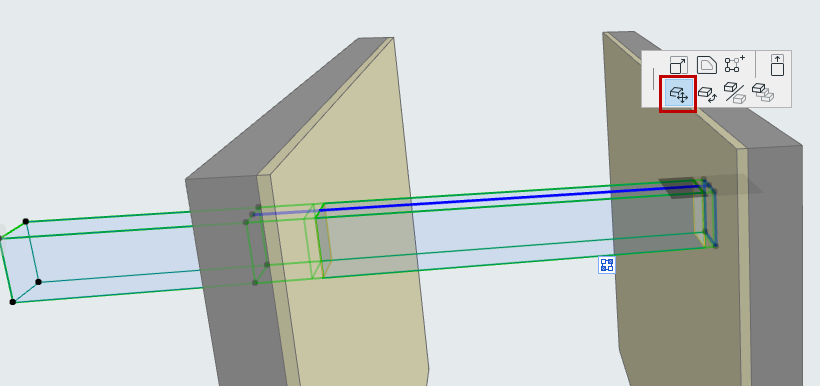

Mover Linha de Referência/Plano da Abertura

Para Aberturas colocadas com o método Horizontal ou Vertical (mas não o método Alinhado): pode utilizar o comando Arrastar na palete de contexto para repor a linha de referência/o plano da Abertura.



Rodar Abertura

Para inverter a direcção de uma Abertura limitada, clique em Rodar nas Definições de Abertura ou na Caixa de Informações.
