Aberturas

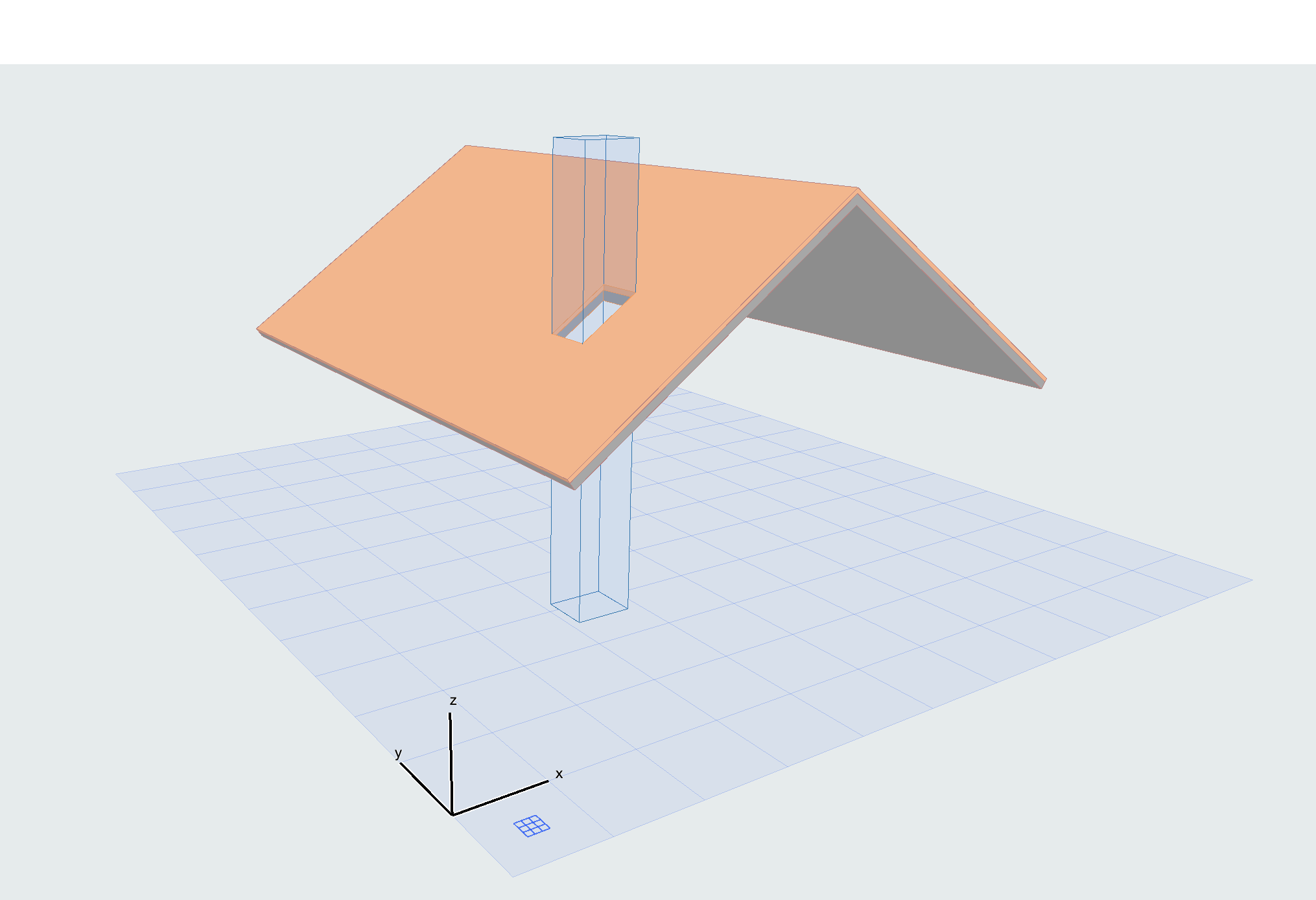

Utilize a Ferramenta Abertura para colocar um elemento de Abertura numa Parede, Laje, Malha ou Viga. Mesmo que o elemento anfitrião seja parte de um Módulo Associado ou esteja reservado por outro utilizador - pode colocar a Abertura.
Uma Abertura é um vão que oferece espaço para itens de engenharia como elevadores e elementos MEP. Uma Abertura de profundidade limitada pode ser definida, p. ex., para criar um nicho de Parede ou uma reentrância de Laje.

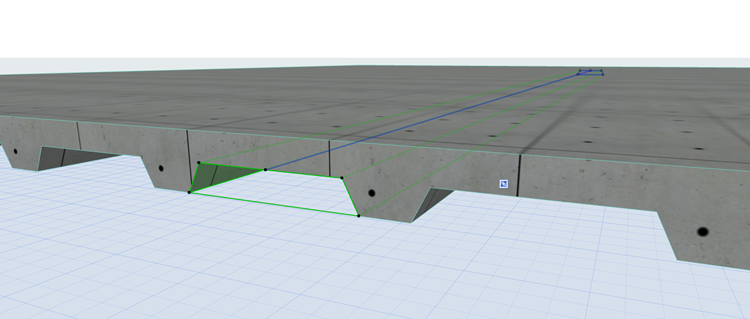

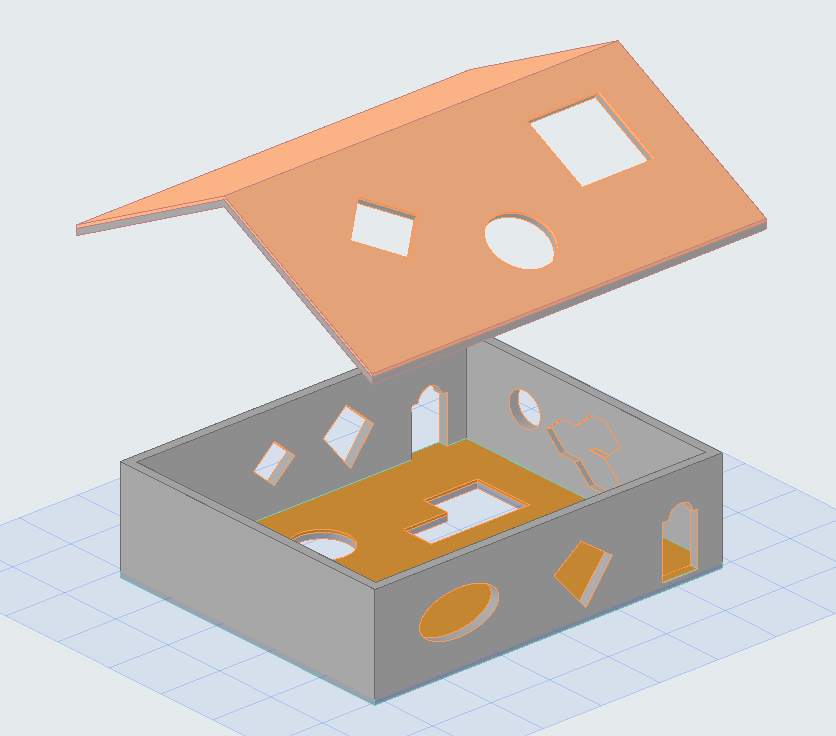

O método de geometria poligonal activa Aberturas em formas personalizadas para qualquer finalidade arquitectónica. Também pode usar a Vara Mágica para Aberturas poligonais.
Todas as Aberturas do Archicad estão associadas a um elemento: Parede, Laje, Malha ou Viga. A posição da Abertura é definida em relação ao elemento associado e move-se em conjunto com este.
Uma simples Abertura pode cortar múltiplos elementos de uma só vez. Por exemplo, um tecto falso modelado a partir de três elementos separados pode ser cortado por uma só simples Abertura.
Como qualquer outro elemento de modelo, cada Abertura tem dados de ID, Classificação e Propriedade. Mapeie e Rotule estes valores, se necessário.
Defina o estado para mostrar/esconder Aberturas através das Opções de Visualização do Modelo (semelhante a Porta/Janela).
