Gerir Conexões da Abertura

Cortar elemento adicional (comando)

1. Seleccione a Abertura.

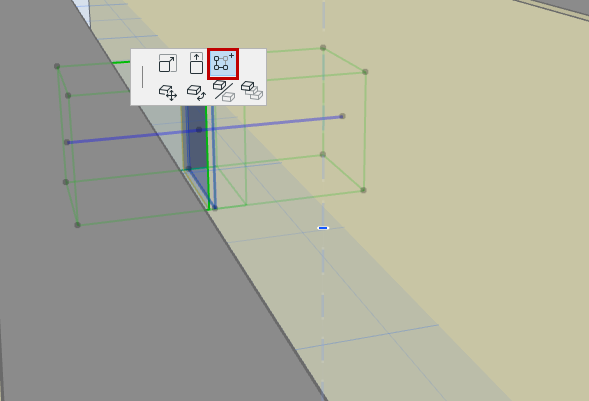

2. Na palete de contexto ou no menu de contexto (submenu Conectar), escolha Cortar elemento adicional com Abertura.
3. Desloque o seu cursor para o elemento seguinte que pretende cortar. Elementos elegíveis são visíveis com um realce de pré-selecção.
4. Clique para cortar o elemento.

Cortar elemento adicional (Utilizar Controlo de Conexão)

1. Seleccione a Abertura.
2. Clique no controlo Conexões.

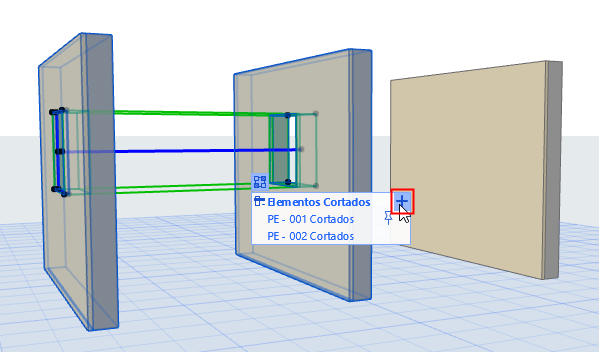

3. Pouse o cursor sobre o cabeçalho da lista (Elementos Cortados) e clique no sinal positivo.





4. Desloque o seu cursor para o elemento seguinte que pretende cortar. Elementos elegíveis são visíveis com um realce de pré-selecção.
5. Clique para cortar o elemento. É adicionado à lista de Elementos Cortados da Abertura.

Ver Lista de Elementos Cortados pela Abertura

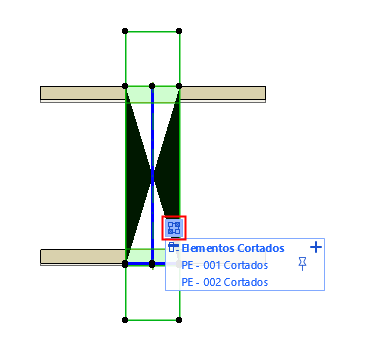

1. Seleccione uma única Abertura. Aparece o controlo Conexões.
   Nota: o controlo Conexões não aparece se forem seleccionados múltiplos elementos.
2. Clique no controlo Conexões para visualizar uma lista dos elementos cortados pela Abertura.
3. Elemento Preso: este é o elemento associado da Abertura. A geometria da Abertura é medida em relação a este elemento associado e move-se em conjunto com este elemento. Reatribua o pino a qualquer um dos elementos listados. (Ver Redefinir Elemento Associado da Abertura .)

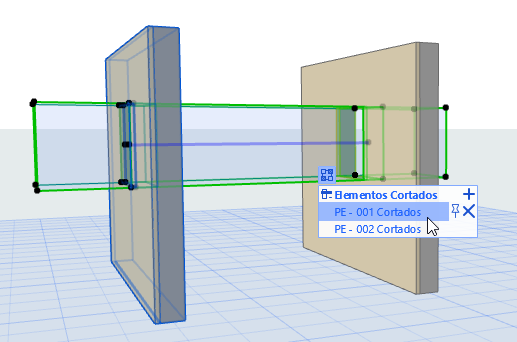

4. Mova o seu cursor pela lista: quando pousa o cursor em qualquer item listado, o elemento cortado correspondente é realçado no projecto





Para realçar todos os elementos do projecto cortados pela Abertura seleccionada, pouse o cursor sobre o cabeçalho (Elementos Cortados) na lista de conexão.

Se o elemento cortado listado não for visível na visualização actual (p. ex., encontra-se num vegetal escondido ou num piso diferente), esse item é listado em itálico.

Redefinir Elemento Associado da Abertura

Para redefinir um elemento associado de uma Abertura:

1. Seleccione a Abertura.
2. Clique no controlo Conexões.
3. Na lista, pouse o cursor no elemento cortado que pretende redefinir como o elemento associado da Abertura.
   Nota: a geometria da Abertura é medida em relação ao seu elemento associado e move-se em conjunto com o mesmo.
4. Clique no ícone do Pino.

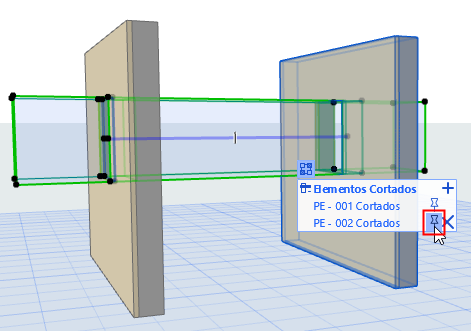

   Figura 1. Redefinir Elemento Associado da Abertura



Apagar Relação de Elementos Cortados

1. Seleccione a Abertura.
2. Clique no ícone de Conexão.
3. Na lista, pouse o cursor num elemento cujo Corte pretende apagar e clique no X

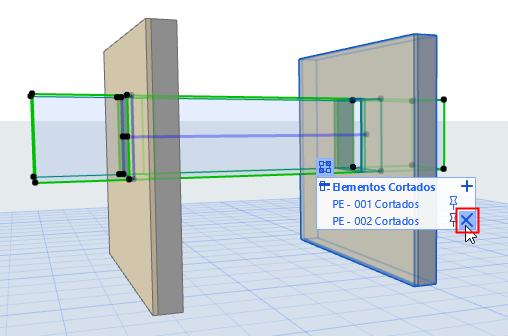

   Figura 2. Apagar Corte



   Nota: se apagar o corte da Abertura ao seu elemento associado (aquele com o pino), a Abertura é apagada.
