Criar uma Viga de múltiplos segmentos

Configurar uma Viga composta por múltiplos segmentos, com um componente de "Junção" configurável entre eles.

Para criar segmentos de Viga, utilize a caixa de diálogo Definições ou interacções gráficas. Ambos os métodos são descritos abaixo.

Note:

cada segmento tem as suas próprias definições de Classificações e Propriedades e o seu próprio ID de Elemento. Contudo, definições de Categoria (p. ex., estado de renovação) são herdadas do nível dos elementos.
Os campos Pesquisar & Seleccionar, Rótulos, Caixa de Informações, Mapa de Elementos Interactivo e Cotas/Rótulos podem utilizar dados específicos dos segmentos

Utilizar Definições de Viga

Abra as Definições de Viga e vá para a página Segmento.
Clique no ícone de Viga de Múltiplos Segmentos.
Clique em Adicionar para adicionar tantos segmentos quantos forem necessários.
- Um componente de "Junção" é adicionado automaticamente entre cada segmento.
Veja a lista de Estruturas para ver segmentos e Junções. Seleccione um ou seleccione múltiplos para editar.
Veja a pré-visualização. Está realçado o segmento actualmente seleccionado na lista.

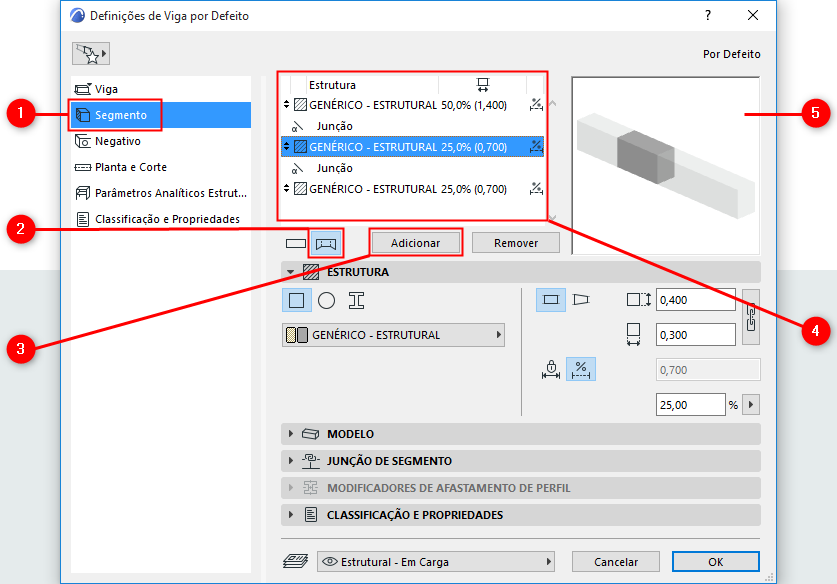

Figura 1. Viga de Múltiplos Segmentos

Seleccione uma Viga na janela 3D.

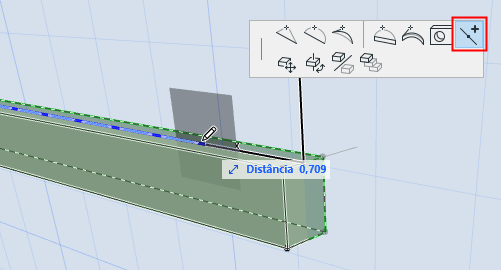

Na palete de contexto do eixo do Viga, escolha Dividir Segmento.

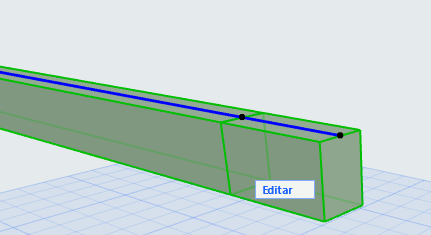

Clique em qualquer lugar do eixo da Viga: nesse ponto, a Viga é dividida em segmentos. Repita para criar mais segmentos, se necessário.

Pode ajustar o comprimento do segmento graficamente arrastando as Junções:
Ver Rodar Ângulo de Junção.
Para editar os segmentos individual e graficamente, pode utilizar o modo Edição.
Ver Modo de Edição para Pilares de Múltiplos Segmentos.
Para definir atributos para cada segmento, utilize a caixa de diálogo Definições.
Ver Definir Estrutura de Pilar/Segmento.
