Definir Geometria de Junção

Em Definições de Viga:

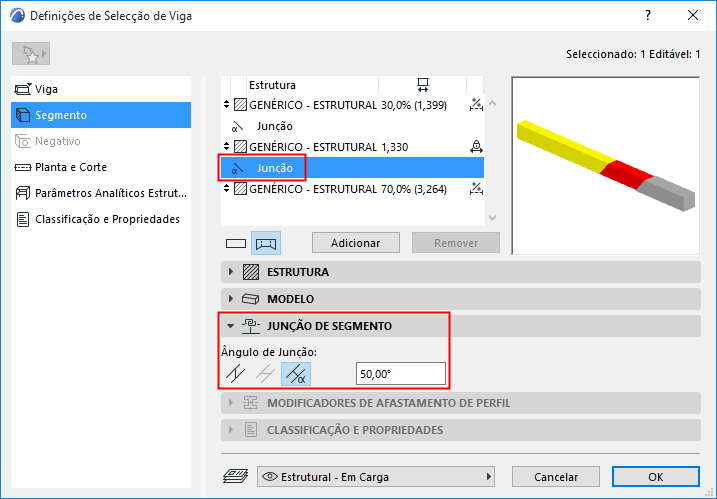

Para um componente de Junção seleccionado na lista (no topo de Definições de Segmento de Viga): utilize o painel Junção de Segmento (abaixo) para definir o seu ângulo como horizontal, vertical ou pessoal.

Nota: Junção Vertical apenas disponível para Viga inclinada.


Na Janela 3D:

As Junções podem ser editadas graficamente:

  1. Seleccione a Viga na janela 3D.
  2. Clique no ponto quente Ligar (na linha de referência da Viga).

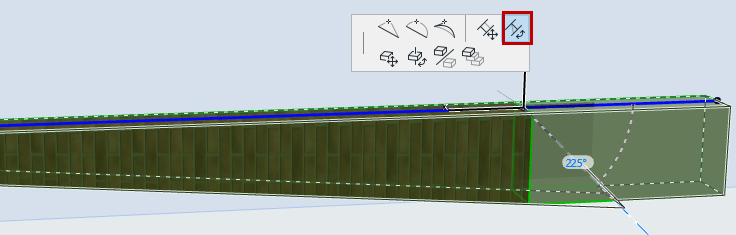

  3. Na palete de contexto, utilize Rodar Ângulo de Junção para ajustar o ângulo de Junção


Tópico relacionado:

Definir Estrutura de Viga/Segmento
