Criar um Ponto de Vista de Alçado Interior Simples

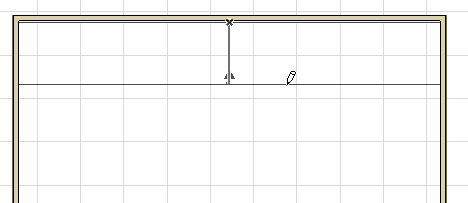

1. Utilize o método de "input" de linha única para desenhar o Limite do Compartimento.





2. Mova o cursor para o ponto de vista para o posição pretendido. A seta no feedback indica a direcção de vista do ponto de vista de Alçado Interior resultante.

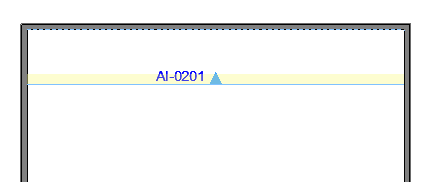

3. Clique para colocar o marcador de AI.



   Para definir o Estilo e Posição do Marcador, utilize os controlos do painel Marcador das Definições de Alçado Interior.

   Ver Painel Marcador de Alçado Interior.

4. Um novo Ponto de Vista AI é criado e listado no Mapa de Projecto do Navegador. É atribuído ao seu próprio Grupo AI, mesmo que só exista um Ponto de Vista no Grupo.

Muitos outros aspectos dos Pontos de Vista de Alçado Interior - estado, visualização, referência do marcador, e actualização - funcionam tal como nos Pontos de Vista de Corte.
