Editar Polilinhas

Unificar Elementos de Desenho em Polilinhas

As Linhas, Arcos e Polilinhas vinculadas podem ser transformadas numa única Polilinha.

• Seleccione todos os elementos vinculados.
• Utilize o comando Edição > Nova Forma > Unificar .

Os atributos do último elemento seleccionado serão aplicados ao conjunto unificado de elementos.

Pode unificar vários conjuntos de items vinculados seleccionados, com um único comando Unificar.

Ver também Interceptar dois Elementos.

Abrir uma Polilinha Fechada

Para abrir uma polilinha fechada, apagando um dos seus segmentos:

• Active a ferramenta de Selecção.
• Faça Ctrl-click (Cmd-click) sobre o segmento de linha que quer apagar.
  Nota: utilize o mesmo método para cortar uma polilinha tendo pelo menos 3 segmentos dentro de duas polilinhas independentes.

Explodir uma Polilinha

1. Seleccione a Polilinha.
2. Utilize Modelação > Explodir dentro da Vista Actual.

   As linhas e os arcos resultantes são agrupados. Desfaça o grupo se necessário.

   Ver também Explodir dentro da Vista Actual.

Polilinhas Tracejadas: por Segmento ou Contínuas

Apenas para Polilinhas, se estiver a usar um tipo de linha tracejada, escolha uma preferência nas Definições de Polilinha relativa ao modo de lidar com o padrão tracejado nos nós de polilinha.

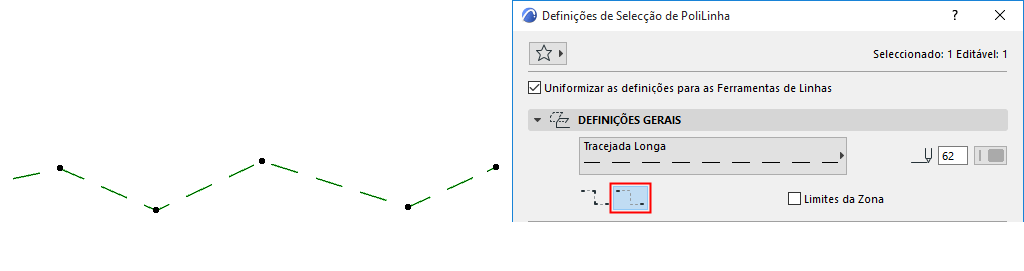

Figura 1. Distribuir Padrão Tracejado em Toda a Polilinha

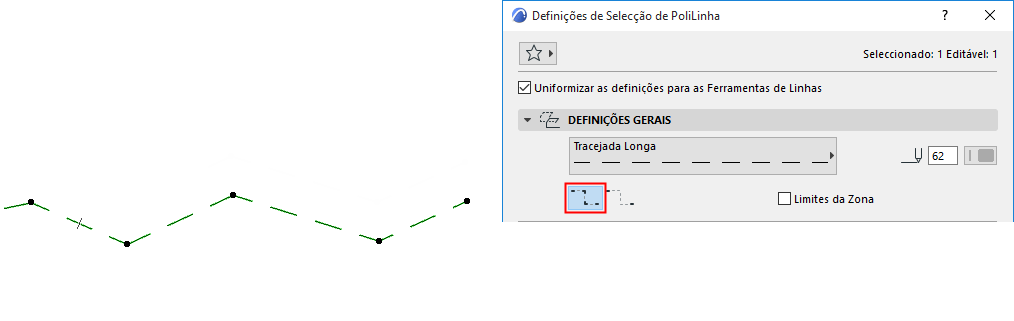

Figura 2. Distribuir Padrão Tracejado Por Segmento
