Painel Pormenores de Cota

Mostrar Altura das Aberturas também

 assinale esta opção se pretender que o marcador de cota apresente o valor da altura da abertura juntamente com a largura. Se assinalar esta opção, seleccione um de três botões de opção à direita para definir como visualizar o valor Altura:

• Sempre com Sobredimensão: inclua a sobredimensão vertical da abertura, se existente, no valor da Altura.
• Sempre sem Sobredimensão: não inclua qualquer sobredimensão quando calcula o valor da Altura apresentada.
• Determinado pela Largura: se a Largura de cota incluir uma sobredimensão, apresente a Altura com a sua Sobredimensão. Se a Largura de cota não incluir uma sobredimensão, não inclua qualquer sobredimensão no valor da Altura apresentada.

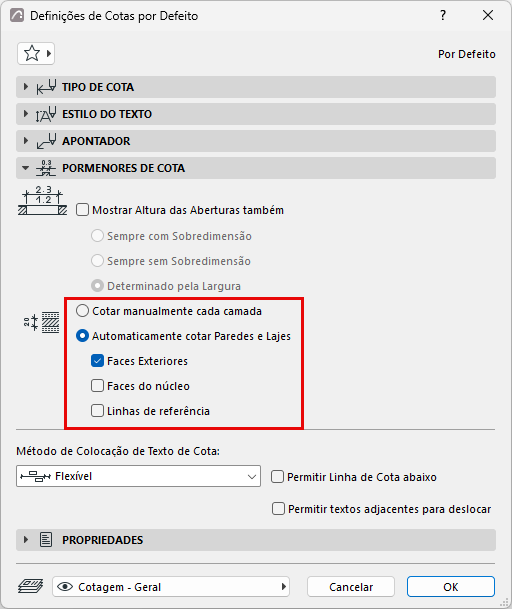

Cotar Componentes de Elementos Compostos e de Perfil

• Com o método Manual, clique nas extremidades de cada camada em volta antes de colocar a cota.





• Com o método Automático, são colocados pontos de cota nas faces e/ou linhas de referência, dependendo das opções assinaladas abaixo (tem de estar assinalada, pelo menos, uma categoria)
• Faces Exteriores
• Faces do núcleo
• Linhas de referência

O método Automático funciona em Paredes na Planta e em Paredes em Lajes em Corte.

Ver também Cotar Espessuras de Parede ou Laje.

Comentários:

• Na Planta, o(s) núcleo(s) de um elemento de perfil será cotado juntamente com a sua área de corte.
• No Corte, o(s) núcleo(s) de um elemento de perfil será cotado juntamente com a sua cercadura.
• Se editar a estrutura do elemento composto ou de perfil, para que nunca mais tenha um núcleo, a cota apenas núcleo alterar-se-á automaticamente para cotar a espessura total da Parede/Laje.

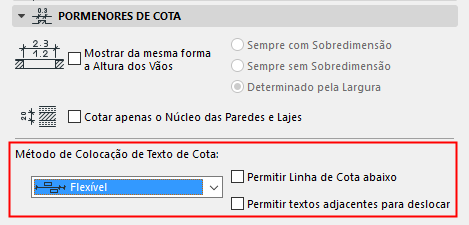

Método de Colocação de Texto de Cota

Utilize estas opções para controlar como os Textos de Cota devem ser ajustados caso se tornem demasiados.

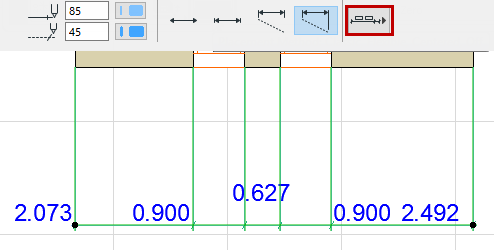

• Clássica: o algoritmo utilizado em versões anteriores do Archicad.

Textos de Cota são colocados horizontalmente e no meio do segmento medido.

• Se não existir suficiente espaço, os Textos de Cota são desviados para o lado, de forma a serem legíveis. Textos de Cota Adjacentes também são desviados para o lado.
• Se não existir espaço para mover para os lado, são simplesmente ajustados verticalmente, por linhas.

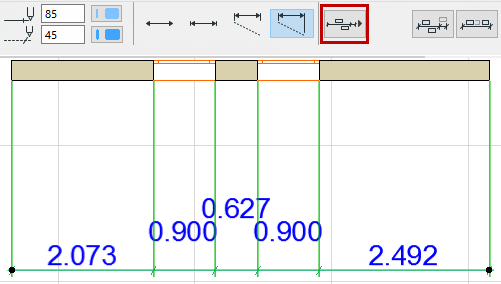

• Flexível (por defeito): este método é mais sofisticado do que o Clássico: realiza ajustes automáticos mesmo que o texto de cota tenha sido movido manualmente ou seja composto por múltiplas linhas.
• Textos de Cota são colocados horizontalmente e no meio do segmento medido.
• Se o espaço for demasiado limitado, Textos de Cota desviam-se para o lado. (Textos adjacentes permanecem no lugar.)
• Se não existir suficiente espaço para um desvio lateral, os textos podem ser ajustados verticalmente.





Duas opções de selecção adicionais estão disponíveis com este método:

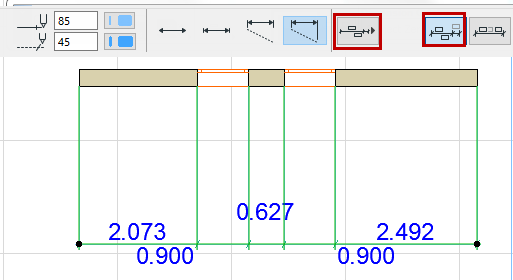

• Permitir linha de cota abaixo: como parte do ajuste, os textos podem ser visualizados abaixo e acima da linha de cota.

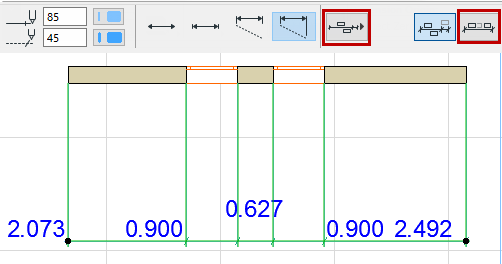

• Permitir textos adjacentes para deslocar: quando um texto de cota é deslocado para o lado, os seus textos de cota adjacentes podem também desviar-se para o lado (para o meio do restante espaço).

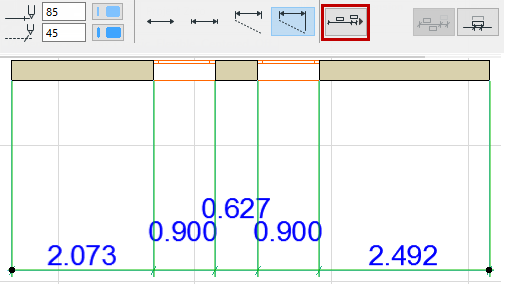

• Centrada:
• Todos textos de cota são colocados exactamente no meio do segmento medido. Nada é ajustado lateralmente.
• Se não existir espaço suficiente, são ajustados verticalmente.









• Permitir linha de cota abaixo: como parte do ajuste, os textos podem ser visualizados abaixo e acima da linha de cota.
• Permitir sobreposição com Marcadores: pode haver uma sobreposição dos textos com os marcadores de cota. (Se esta opção estivo inactiva, os textos serão ajustados verticalmente para evitar a sobreposição com Marcadores.)

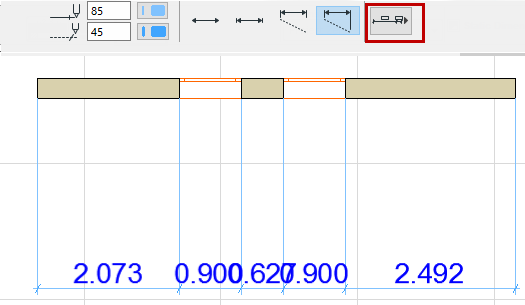

• Off: não ocorre nenhum ajuste automático para melhorar a legibilidade.

  Todos os textos são simplesmente colocados numa linha, directamente acima da linha de cota sem que a legibilidade seja tida em atenção.
