Sistemas MEP
Os Sistemas MEP são atributos do projecto. Crie e grave Sistemas MEP e, em seguida, aplique-os a elementos do modelo MEP para controlar a sua visualização. Para cada Sistema MEP, configure as tramas, linhas e superfícies pretendidas para cumprir os seus padrões.

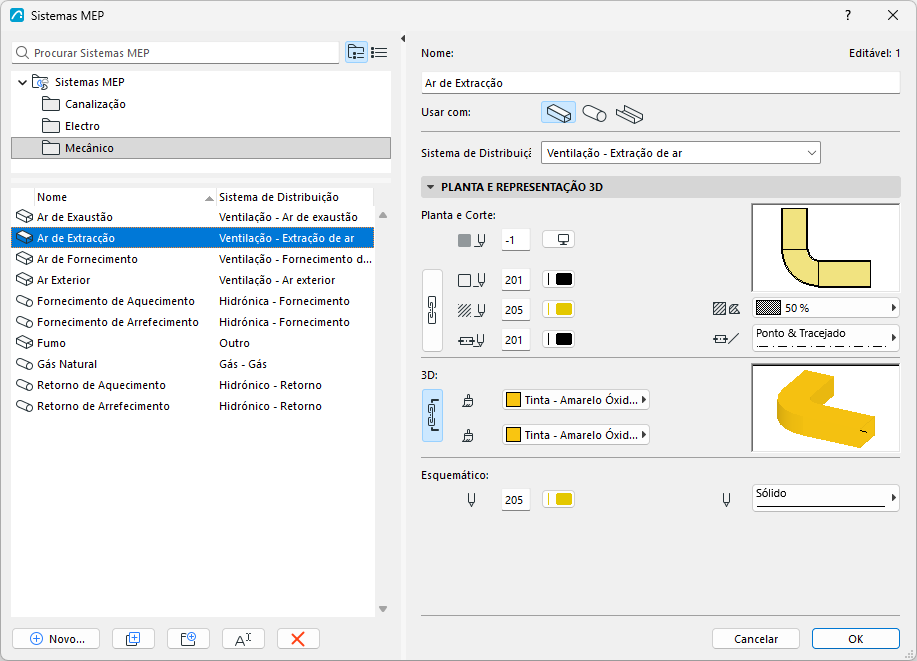

Caixa de diálogo Sistemas MEP
Abra o diálogo de
- Modelação > Sistemas MEP
- Opções > Atributos do Elemento > Sistemas MEP
- Atalho para os Sistemas MEP na Barra de Ferramentas de Engenharia MEP
- Atalho dos sistemas MEP a partir do Navegador de Sistema
O lado esquerdo lista os atributos de Sistema MEP do seu projecto. Pode criá-los, duplicá-los e renomeá-los. Para os organizar por pastas, basta arrastar e largar.
Para cada Sistema MEP seleccionado, edite os seus dados à direita.
Os comandos da caixa de diálogo Sistemas MEP são semelhantes aos de outros atributos. Ver: Utilização dos diálogos de atributos

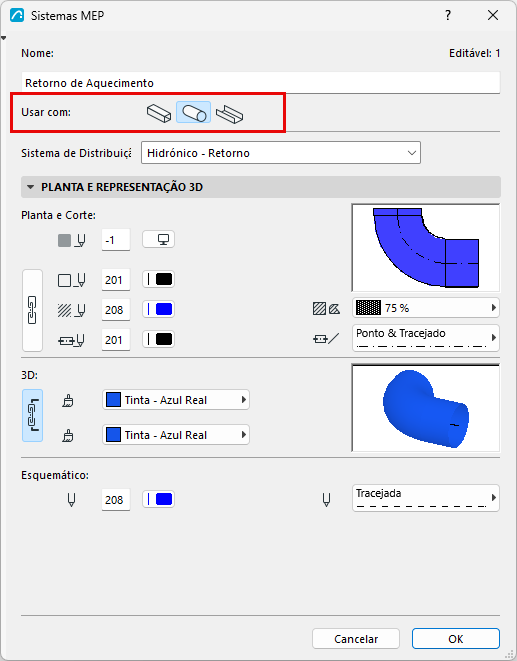

Utilizar com (tipo de traçado)
Cada sistema MEP pode ser utilizado por um tipo de percurso: Conduta, Tubagem ou Cabo. Para cada Sistema MEP, clique num destes ícones para escolher o seu tipo de traçado.
Atribuir Sistema de Distribuição
Escolha um Sistema de Distribuição na lista. A atribuição de um Sistema de Distribuição classifica ainda mais o Sistema MEP (por exemplo, para indicar a direcção do fluxo) e fornece uma definição clara para outros colaboradores no projecto.
Os Sistemas de Distribuição disponíveis variam consoante o tipo de traçado seleccionado (Conduta, Tubagem ou Cabo). O conjunto de Sistemas de Distribuição é fixo e não pode ser editado.
Editar visualização em Planta, 3D e Esquemática
No painel Planta e Representação 3D: Utilize os controlos para definir tramas, linhas e superfícies para o Sistema MEP actual.
Utilize o controlo dedicado para definir uma cor e um tipo de linha separados para a visualização Esquemática.
Ver também: Opções de Visualização do Modelo para elementos MEP
Atribuir Sistema MEP a um traçado ou elemento MEP
- Para traçado MEP: A cada traçado é atribuído um sistema MEP na parte superior da caixa de diálogo Definições de traçado. Ver Definições da traçado - ramificação, posicionamento, isolamento .
- Se necessário, pode sobrepor os atributos do Sistema MEP atribuído ao nível do traçado: ver Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo .

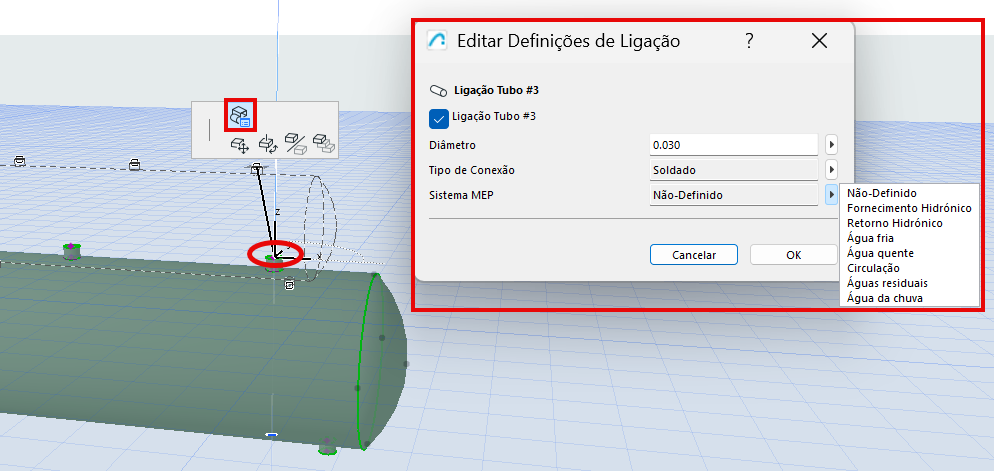

- Ligue um traçado a um objecto MEP autónomo: o traçado "herda" automaticamente o Sistema MEP do ponto de ligação do objecto.
- Para Terminal, Acessório e Equipamento: Atribua o Sistema MEP nas definições do elemento, utilizando o painel Definições Personalizadas (separador Geral ou Ligações).

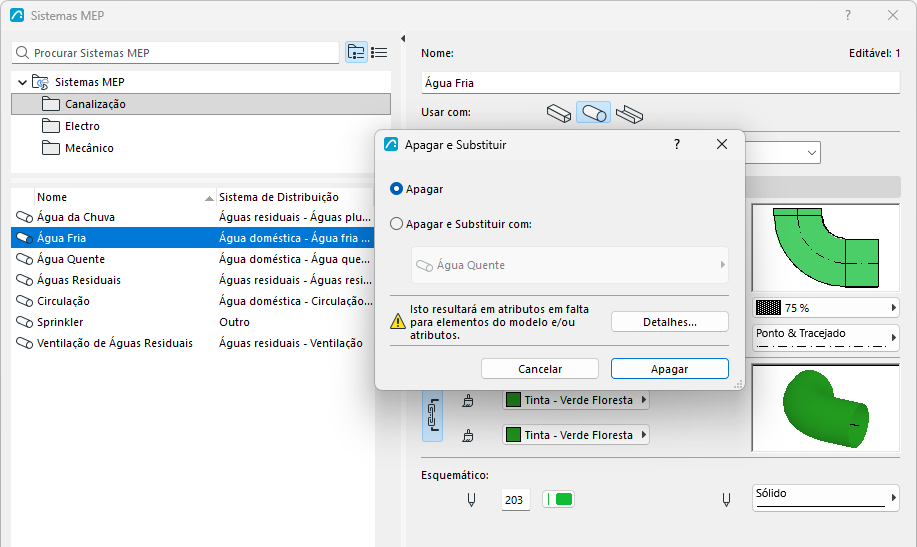

Apagar/substituir Sistema MEP
Ver Apagar atributos
Se o Sistema MEP tiver sido atribuído a quaisquer elementos, a sua eliminação resultará em atributos em falta. Para evitar isso, pode substituir o Sistema MEP apagado por outro, que será então atribuído aos elementos.
