Dados hidráulicos (aquecimento, arrefecimento)
Assim que tiver modelado o seu sistema de aquecimento ou arrefecimento, as entradas de cálculo relacionadas podem ser definidas. Os critérios de dimensionamento são definidos nas definições do equipamento, enquanto dados mais amplos do sistema, como as temperaturas de ida e retorno de aquecimento ou arrefecimento, são definidos na caixa de diálogo Definições do Sistema Hidrónico.
- Criar um sistema hidrónico utilizando elementos de tubagem e equipamento

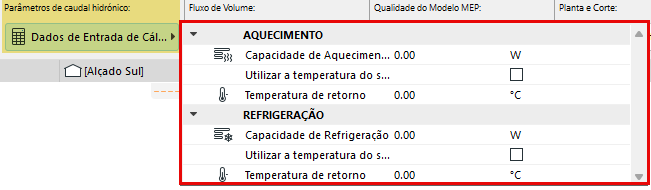

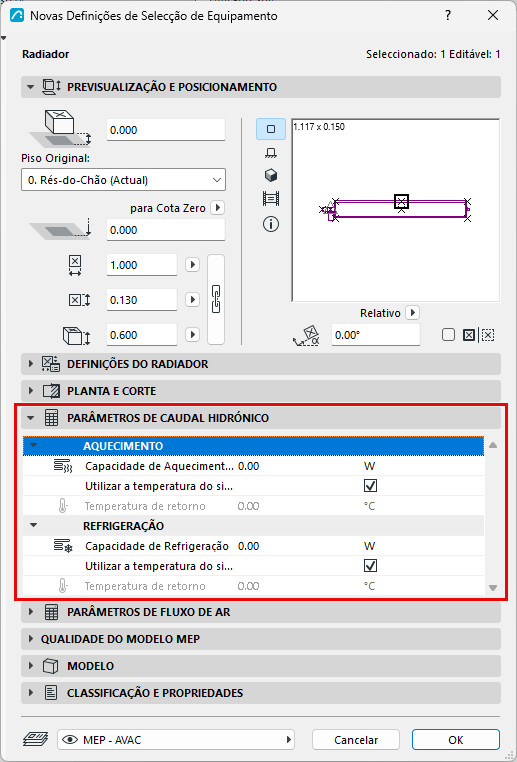

- Introduza valores de aquecimento e arrefecimento para equipamentos hidrónicos individuais, nas respectivas caixas de diálogo de definições ou na Caixa de Informação:

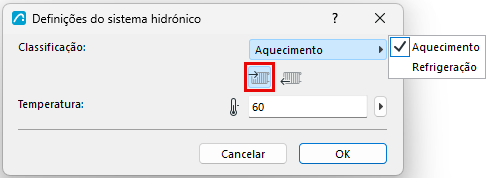

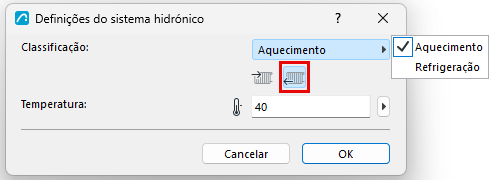

- Nas Definições do Sistema Hidrónico: Definir o requisito de temperatura (por exemplo, para fornecimento e retorno):
- Adicionar o sistema hidráulico ao Navegador de Sistemas (ver Adicionar MEP ao Navegador de Sistema)

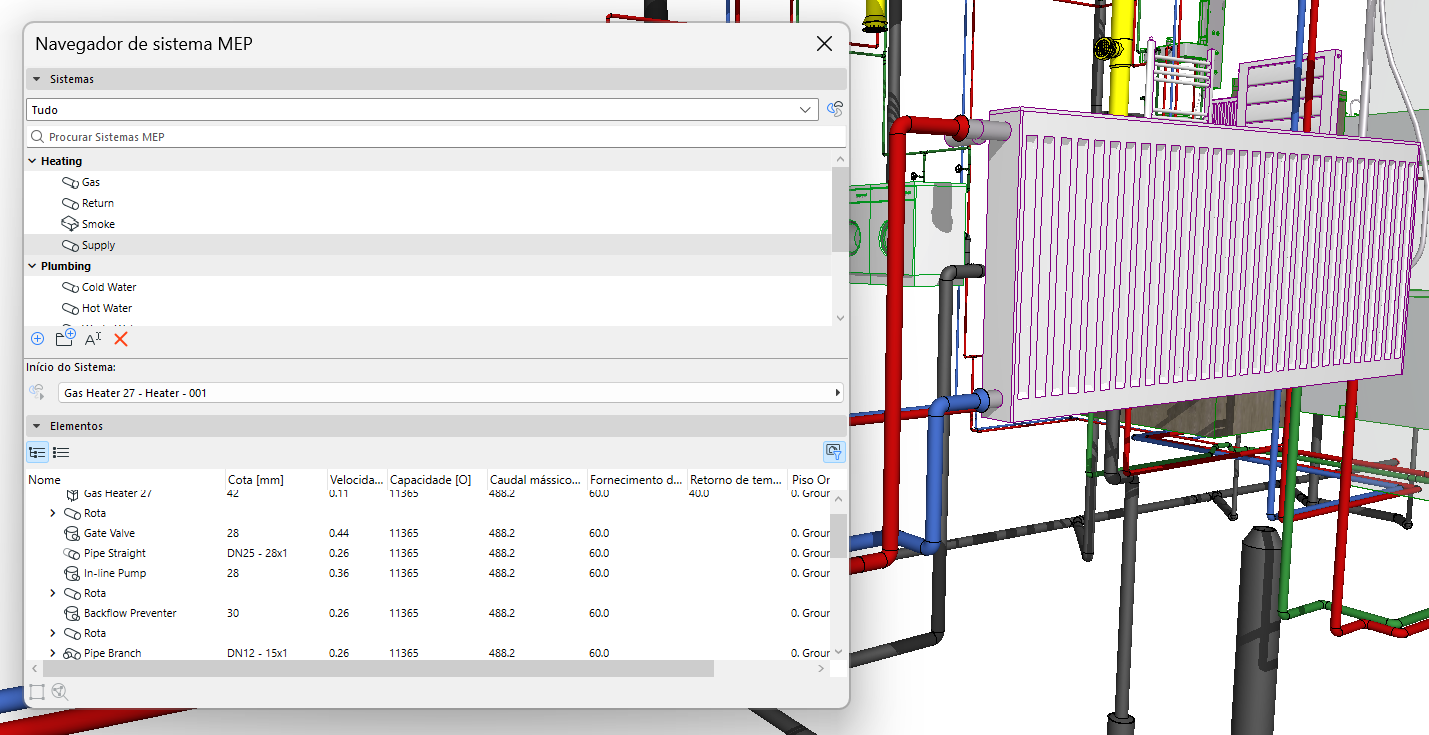

O Navegador do Sistema apresenta os dados relevantes para cada elemento: Capacidades, temperaturas de Alimentação e Retorno, caudal mássico, velocidade.
- Os fluxos de volume são adicionados ao ponto de início do Sistema
- O caudal mássico, a velocidade e a temperatura de retorno são calculados para os percursos e segmentos
- Estes dados baseiam-se nas dimensões dos elementos, bem como nos dados de capacidade e temperatura introduzidos para os elementos hidrónicos
- Otimizar as dimensões dos tubos: Com base nos dados apresentados no Navegador de Sistema, utilize a ferramenta Optimizador Hidráulico para ajustar as dimensões conforme necessário.
É possível exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está a ter problemas com a apresentação de dados MEP?
Por vezes, os dados apresentados (por exemplo, em rótulos e mapas) não são actualizados. Neste caso:
- Certifique-se de que adicionou o sistema ao navegador de sistemas para acionar o cálculo (ver Adicionar MEP ao Navegador de Sistema )
- Sem nada seleccionado no plano, utilize o comando do menu de contexto: Reconstrução de propriedades MEP
