Colocar Traçado MEP

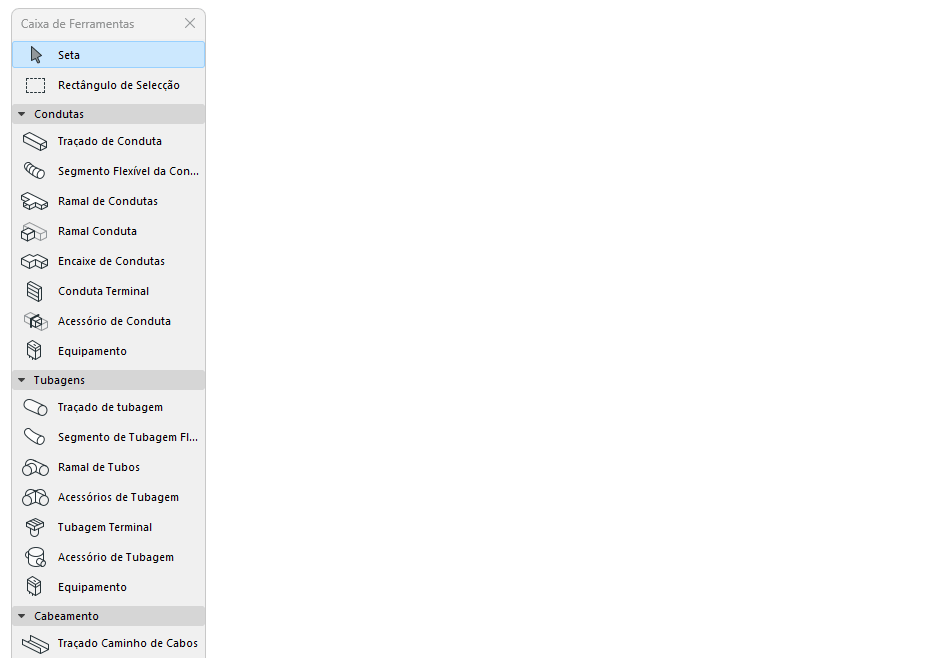

  1. Active uma ferramenta Traçado da caixa de ferramentas: Traçado de Conduta, Traçado Caminho de Cabos ou Traçado de Tubagem.
  2. Por defeito, a Linha Referência encontra-se no centro dos segmentos de traçado. Introduza um afastamento ou ajuste o alinhamento na caixa de Informações, conforme necessário. (ver também Editar linha de referência do segmento - alinhamento e desvio)

    Nota: Active as Linhas de Referência MEP nas vistas 2D em View > Opções de Visualização no Ecrã.
  3. Na janela Planta, Corte ou 3D: clique em séries para definir os segmentos e nós do polígono do Traçado.
    • Cada clique representa um nó, que liga os segmentos adjacentes.
    • Prima a tecla Backspace para apagar o último segmento colocado

    Também pode iniciar o traçado a partir de uma porta existente. Para escolher entre portas sobrepostas: utilize a tecla Tab para alternar entre as portas disponíveis e, em seguida, seleccione a pretendida.

    Assista ao Vídeo: Gerir ligações sobrepostas

  4. Para completar o Traçado, clique uma segunda vez no final do último segmento.


Os cotovelos e as transições são gerados automaticamente em cada nó.

Nota: ao finalizar um elemento de traçado num terminal, acessório ou equipamento, utilize as teclas de seta para cima e para baixo para ver caminhos alternativos para ligar o traçado. (Ver Colocar Terminal, Acessório ou Equipamento)

Alterar o parâmetro Traçado durante o trabalho

Quando começar a colocar um elemento do traçado, pode alterar a sua secção transversal no Orientador.

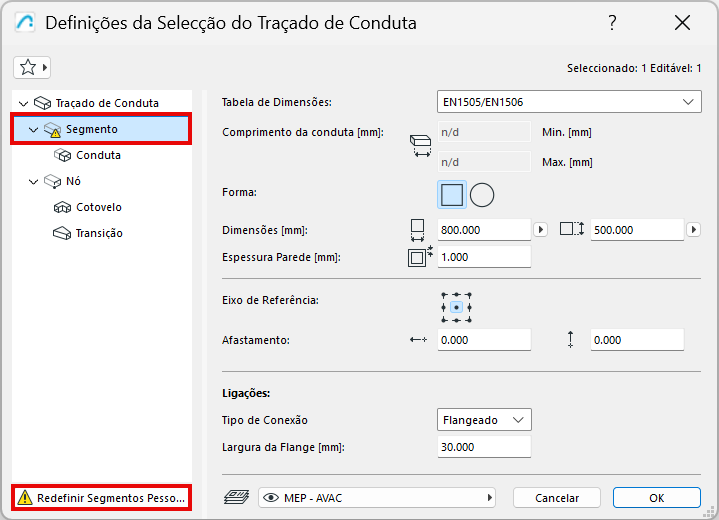

Como alterou o valor do parâmetro pré-definido do segmento, este é apresentado na caixa de diálogo das definições como "personalizado".



Agrupar Traçados

Os Traçados agrupam-se se:

  • Um nó terminal de um elemento do Traçado estiver ligado ao nó terminal de outro
  • Um ramo for apagado (os restantes Traçados serão agrupados)
  • Um nó final de uma ramificação é deslocado, desligando a ramificação anterior

Colocar Traçado com Vara Mágica



Utilize a Vara Mágica para colocar um traçado com um único clique, com base numa polilinha ou num polígono existente.

  1. Desenhar uma linha ou polilinha.
  2. Escolha uma ferramenta MEP (Conduta, Tubo ou Bandeja de Cabos).
  3. Pressione a Barra de Espaço para activar a Vara Mágica e, em seguida, clique na polilinha ou polígono.

Segmentos de Conduta Flexível e de Tubo Flexível

Utilize estas ferramentas para criar facilmente uma geometria flexível utilizando entradas do tipo Spline. Clique na porta de um elemento de traçado existente para o ligar, ou faça duplo clique para terminar a entrada.

A conduta ou tubo flexível não adicionará transições nas extremidades, e as ligações com diferentes cotas devem ser resolvidas no traçado.

Ver também Editar Traçado graficamente.
