Objectos compatíveis com MEP

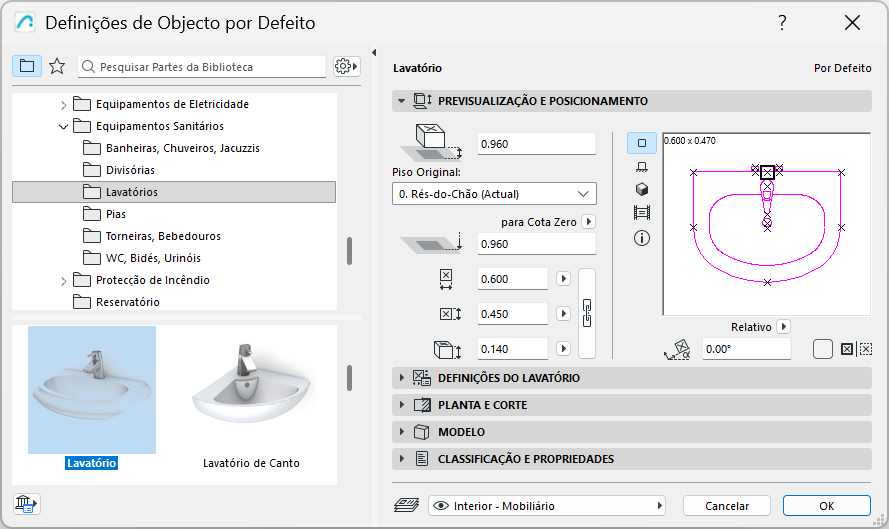

Muitos objectos familiares, como esta Bacia, também incluem definições de ligação compatíveis com MEP, para que possa ligá-los a um traçado MEP.



Visualizar Porta de Ligação MEP

  1. Ir para Documentação > Vista de Modelo > Opções de Visualização de Modelo
  2. Abrir Definições Diversas para Itens de Biblioteca
  3. Active a Opção de Visualização de Modelo para Ligações MEP do Objecto.

    MEPConnectYes.png      MEPConnectNo.png

    Opção de Visualização de Modelo: Mostrar ou Esconder Ligações MEP em Itens da Biblioteca

Converter Objectos em Equipamentos

Para editar graficamente estas ligações, é necessário primeiro convertê-las em elementos do tipo Equipamento.

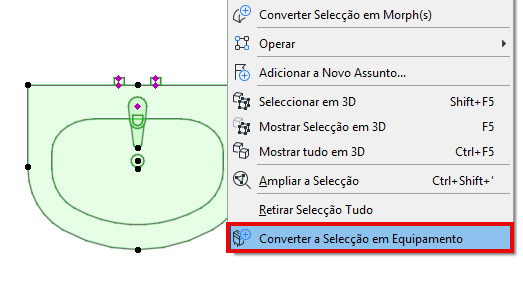

Para um objecto MEP seleccionado: mude o seu tipo para Equipamento (ou voltar a Objecto), utilizando os comandos do menu de contexto.
