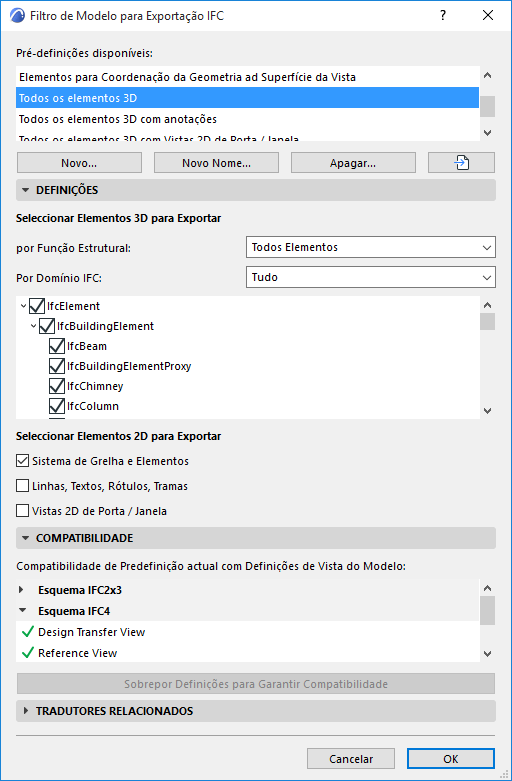

Filtro de Modelo para Exportação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Exportação e abra a predefinição Filtro de Modelo.

Seleccionar Elementos 3D para Exportar

Este filtro define os elementos 3D que devem ser exportados para o IFC. Pode filtrar pelo Domínio IFC dos elementos e/ou pela sua Função Estrutural.

• Por Função Estrutural

  Trata-se de um filtro adicional ao filtro de Domínio IFC definido acima abaixo.

  • Este filtro tem em consideração a categoria "Função Estrutural" do elemento: elemento Estrutural ou Não-Estrutural. Esta é definida para cada elemento no painel Classificação e Propriedades das Definições do Elemento.
  • "Apenas Elementos Estruturais" significa que apenas os elementos classificados como "Elemento Estrutural" (mais Zonas Archicad) serão exportados do Archicad para IFC.
  • "Tudo" inclui todos os elementos do modelo
  • "Estrutural" inclui apenas os elementos estruturais do edifício
  • "MEP" inclui apenas os elementos mecânicos (IfcDistributionElement).

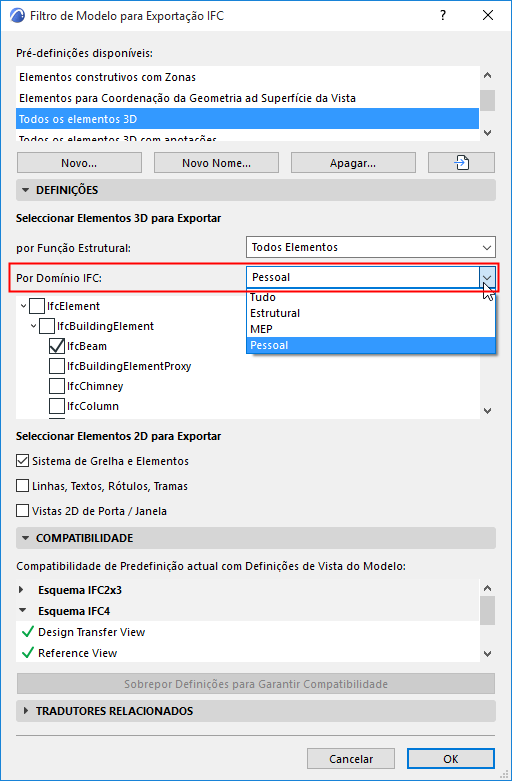

    Veja a composição exacta de cada filtro de Domínio na lista em árvore abaixo. Modificar este filtro vai criar um filtro "Pessoal".





• Por Domínio IFC
  Nota: o Domínio IFC de um elemento depende da respectiva predefinição de Mapeamento de Tipo.

Seleccionar Elementos 2D para Exportar

• Sistema de Grelha e Elementos: assinale esta opção para incluir os Elementos de Grelha e os membros de grelha dos Sistemas de Grelha no ficheiro exportado.

  Os elementos de grelha serão mostrados na estrutura IFC como IfcGrid.

• Linhas, Textos, Rótulos, Tramas: assinale esta opção para exportar estes elementos 2D e todos os tipos de cotas.
• Os elementos 2D serão mostrados na estrutura IFC como IfcAnnotation.
• As cotas serão explodidas em linhas e textos, uma vez que a documentação standard IFC2x3 não inclui um elemento de cota.
• A inclusão de elementos 2D no ficheiro exportado também é afectada pelo filtro "Elementos para exportar" em "Opções de Guardar IFC": se uma vista 3D estiver activa no momento, os elementos 2D só podem ser incluídos se a opção "Todo o projecto" estiver seleccionada nesse filtro. (Ver Filtrar Modelo na Exportação .)
• A Vista de Referência IFC4 não permite anotações. Para garantir compatibilidade para a Vista de Referência IFC4, deixe esta caixa por seleccionar.
• Vistas 2D de Porta / janela: assinale esta opção para incluir os símbolos 2D de portas e janelas no processo de exportação, adicionalmente à geometria de modelo 3D. Isto é prático se o programa receptor reconheça estes dados e consiga apresentar correctamente, por exemplo, as direcções de abertura da porta.
