Filtrar Modelo na Exportação

Cada Tradutor IFC contém definições para filtrar os elementos a exportar.

Contudo, pode restringir adicionalmente o conjunto de elementos exportados durante o processo de exportação.

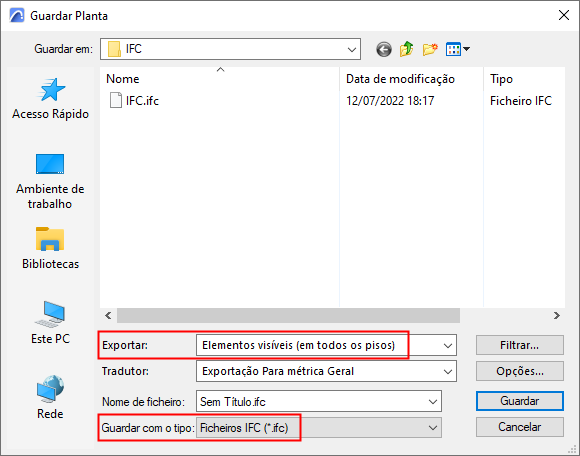

Opções de Guardar IFC: Elementos para exportar

  1. Vá para Ficheiro > Gravar como.
  2. Escolha um formato de ficheiro IFC.

  3. No campo Exportar, escolha uma opção:
  • Apenas os elementos seleccionados na visualização actual (esta opção só está disponível se a visualização actual incluir alguns elementos seleccionados)
  • Elementos visíveis em todos os pisos. Ao guardar a partir da vista Em Planta, pode optar por exportar elementos visíveis apenas no piso actual. A visibilidade depende das definições de visualização (Vegetais, Visualização da Estrutura Parcial, etc.).
  • Projecto Inteiro, independentemente de quaisquer definições de vegetal ou selecção.

    Note:

    • Para exportar elementos de tipo de desenho 2D, elemento de anotação ou Elementos de Grelha, não é suficiente cumprir os critérios dos filtros listados acima (por exemplo, a exportação baseada nos elementos visíveis ou seleccionados); também deve permitir especificamente a sua exportação, usando as definições de tradutor. ( Ver Seleccionar Elementos 2D para Exportar .)
    • O Publicador usa sempre o modo de exportação de elementos 'visíveis', independentemente das definições de Filtro de Modelo do Tradutor para Exportação IFC aplicado.

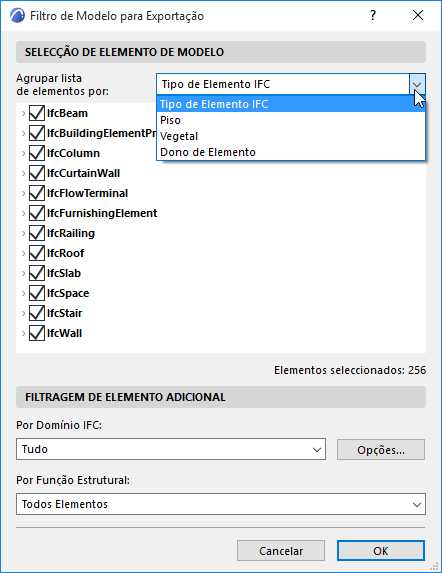

Opções de Guardar IFC: Filtro de Modelo

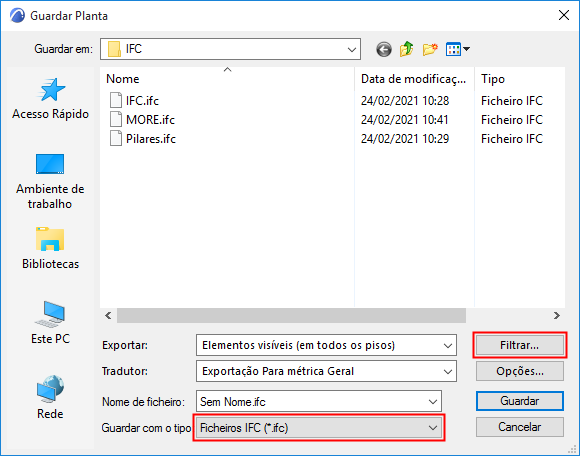

Na caixa de diálogo Guardar, clique no botão Filtro para abrir esta caixa de diálogo.

ModelFilterExportOption.png ModelFilterExport.png

Utilize esta lista para filtrar os elementos a serem exportados.

Agrupar lista de elementos por

Para facilitar a filtragem, ordene os itens da lista ou agrupe-os da seguinte forma:

  • Tipo de Elemento IFC
  • Piso: lista elementos pela respectiva localização no piso
  • Vegetal: Listar os elementos e os tipos de Elemento IFC são listados pelo vegetal.
  • Dono de Elemento: os elementos e os tipos de Elemento IFC são listados de acordo com quem os criou. (Na exportação, todos os elementos são considerados como pertencentes ao mesmo dono.)

    Ver também Nota sobre o Dono de Elemento.

Filtragem de Elemento adicional

Se necessário, filtre mais os elementos Por Domínio IFC ou Por Função Estrutural.
