Associar Ficheiro IFC
Coloque ficheiros IFC como associações directamente no Projecto actualmente aberto como conteúdo de referência protegido. Pode colocar esta associação tantas vezes quantas as necessárias. Assim, num projecto que use blocos/itens do edifício repetidos, não tem de requerer um grande ficheiro IFC com base em todo o projecto - basta um ficheiro IFC mais pequeno, que contenha apenas o módulo.
Colocar Associação IFC
Os passos para colocar uma associação IFC são os mesmos da colocação de uma associação baseada em PLN, com algumas opções adicionais aqui descritas.
- Tal como ao colocar qualquer outra Associação, use Ficheiro > Conteúdo Externo > Colocar Associação.
Veja Colocar Associação para uma visão geral destas funções.

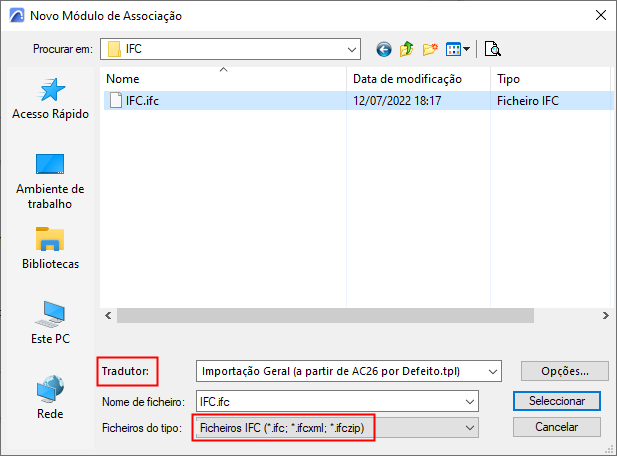

- A partir do diálogo Novo Módulo Associado, escolha um ficheiro de formato IFC e um Tradutor para Importação.

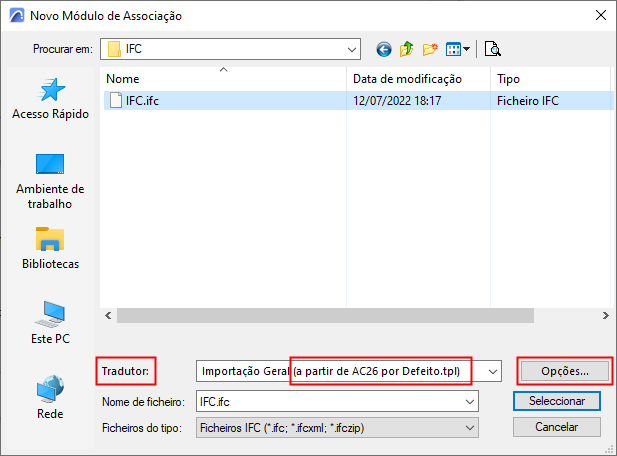

Nota: no processo Colocar Associação IFC (tal como Abrir IFC), os elementos da associação são importados com base num Tradutor para Importação IFC, a partir de um Ficheiro-Tipo seleccionado por si.Para cada Tradutor listado, o respectivo Modelo ascendente é visível entre parêntesis. Se o Tradutor de que precisa não estiver visível, pode ter de pesquisar num modelo diferente (veja o passo seguinte).

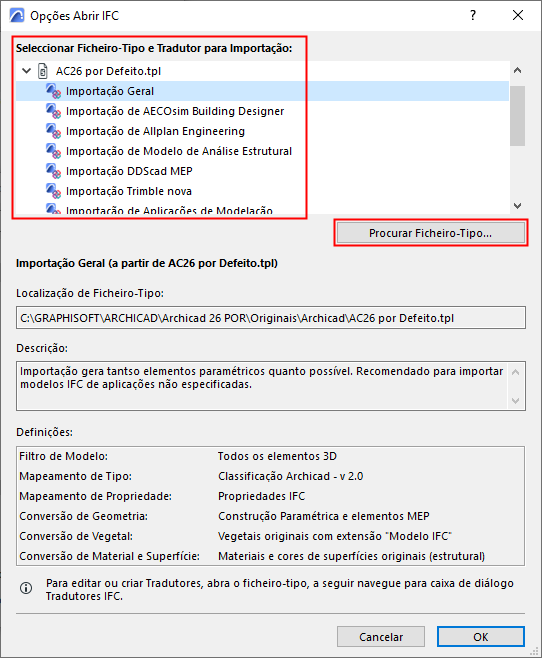

- Na caixa de diálogo Abrir, clique em Opções para ver as Opções Abrir IFC.
Aqui, cada modelo carregado é mostrado em conjunto com os respectivos Tradutores, localizações e predefinições. Escolha um Tradutor de um dos modelos e clique em OK ou clique em Procurar Ficheiro-Tipo para carregar outro.
Veja Tradutores IFC: Descrição Geral para mais informações.

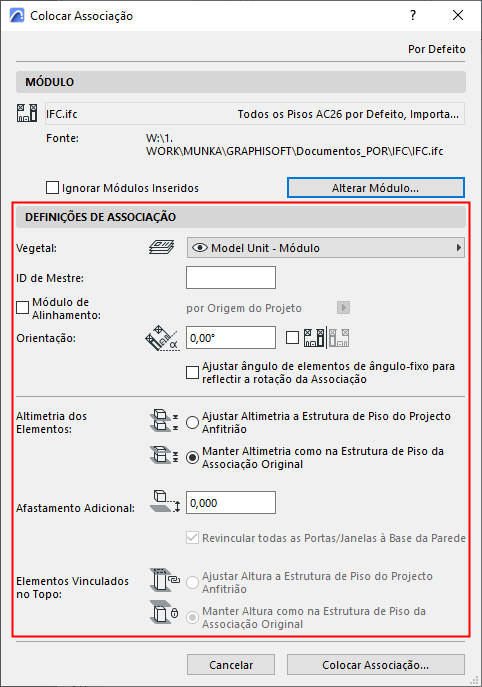

- Clique em Seleccionar para voltar para a caixa de diálogo Colocar Associação.
Para mais pormenores, veja DEFINIÇÕES DE ASSOCIAÇÃO.
Nota: ao associar um ficheiro IFC, certifique-se de que define a opção de Altimetria dos Elementos para Manter Altimetria! Caso contrário, o modelo importado pode "desintegrar-se" quando os seus elementos forem colocados numa estrutura de piso diferente.
- Clique em Colocar Associação.
- É-lhe solicitado que escolha onde guardar os itens da biblioteca.
- Se o Tradutor para Importação IFC o exigir, também aparece o Filtro de Modelo para Importação, para permitir mais filtragem de elementos antes de colocar a associação.
Vegetais de Elementos de Associação IFC
Ao colocar um ficheiro IFC como Associação, lembre-se de que os vegetais próprios dos elementos importados dependem das definições de Conversão de Vegetal do Tradutor para Importação que está a usar.
Evitar Intersecções de Elementos de Modelo com Elementos IFC Associados
Tal como outro conteúdo IFC importado, o conteúdo de uma Associação baseada em IFC depende das definições do Tradutor IFC utilizado para a importação.
Se estiver a importar elementos como elementos construtivos AC nativos, as intersecções indesejadas podem ser um problema.
Para evitar intersecções, execute uma das seguintes acções:
- Certifique-se de que os elementos IFC importados são colocados num vegetal separado. (Verifique a definição de Conversão de Vegetal do Tradutor IFC utilizado para a importação.) (Ver Conversão de Vegetais para Importação IFC .) Nota: o MEP Designer aplica automaticamente uma definição única de Grupo de Intersecção do Vegetal a este novo Vegetal. Os elementos cujos vegetais possuam números de intersecção diferentes nunca se intersectam. (Ver Utilizar Vegetais para Prevenir Intersecções .)

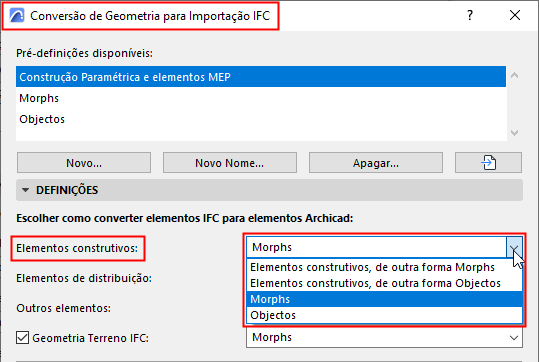

- Use as definições de Conversão de Geometria do Tradutor para criar Objectos ou Morphs a partir dos elementos importados. Estes elementos não participam em intersecções de elementos automáticas.
