Definições de Layout
A caixa de diálogo Definições de Layout contém informação sobre o Layout seleccionado.
Para aceder à caixa de diálogo, seleccione um Layout- abrindo-o na Janela de Layouts, ou seleccionando-o a partir do Navegador/Organizador. Depois, dispõe das seguintes opções:
- Utilize Documento > Livro de Layouts > Definir Folha
- Utilize o menu de contexto do Layout, no Navegador
- Clique no ícone “Definições” na parte central do Navegador
- Clique no botão “Definições” na parte inferior do Navegador
Painel Identificação de Layout e Formato
Para mais informações, veja IDs de Desenhos e Layouts.
- Não incluir este Layout na sequência do ID: marque esta opção para excluir o layout actual da atribuição automática de ID de Layout.
- Utilizar Atribuição Automática de Livro e de ID de Subconjunto: marque esta opção para aplicar a atribuição automática de Livro de Layout e de ID de subconjunto ao Layout actual, tal como definido nas Definições de Livro.
Para mais informações, veja Caixa de Diálogo Definições de Livro.
- Personalizar ID: assinale para aplicar uma ID única ao layout actual.
- Nome do Layout: introduza um Nome para o Layout.
- Layout Mestre: seleccione um Layout Mestre a partir do menu pop-up.
Para mais informações, veja Layouts Mestre.
- Tamanho Especular: este campo fornece informação sobre a dimensão horizontal e vertical do Layout actual (conforme definido no Layout Mestre).
IDs de Desenhos neste Painel de Layout
As definições deste painel determinam as IDs de todos os Desenhos colocados neste Layout, desde que a ID do Desenho esteja definida como “Por Layout”, no painel Identificação da respectiva caixa de diálogo Definições do Desenho.
Para mais informações, veja Painel Identificação.
- Continuar sequência de ID de Desenho do anterior Layout: seleccione esta caixa para atribuir uma ID, continuando a sequência de ID do anterior layout. (Este comando é desactivado se o Layout seleccionado for o primeiro no Livro de Layouts.)
- Prefixo do ID de Desenho: indique os carácteres do prefixo da ID do Desenho.
- Estilo do ID de Desenho: seleccione um dos estilos de ID, a partir deste campo pop-up.
- Iniciar a: indique um número ou uma letra (dependendo do estilo de ID seleccionado), com o qual iniciar a sequência de ID.
- Previsualização: esta área mostra uma Pré-visualização do estilo de ID seleccionado.

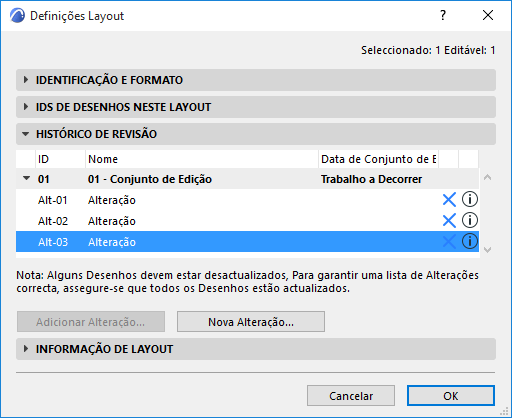

Painel Histórico de Revisão
O painel lista cada Revisão deste Layout e ainda as Alterações associadas a cada Revisão e Conjunto de Edição.
Clique em Adicionar Alteração para adicionar uma Alteração existente a este Layout.
Ver também Adicionar uma Alteração Existente a um Layout.
Clique em Nova Alteração para criar uma nova Alteração no projecto e adicioná-la à actual Revisão deste Layout.
Ver também Criar Nova Alteração numa Revisão de Layout and Dados do Histórico de Revisão no Layout e nas Definições do Layout .
Painel Informação de Layout (Definições Layout)
Utilize estes campos para definir valores de dados básicos para o actual Layout.
Para personalizar estes campos ou adicionar novos, utilize o Painel Esquema de Layout de Definições Livro.
Ver Caixa de Diálogo Definições de Livro.
Pode ser útil para diferenciar estes dados para Layouts específicos.
- Por exemplo, o projecto poderá já se encontrar em fase de construção, contudo um Layout poderá ainda ter um estado Preliminar, enquanto outro Layout tem o estado de Aprovado pelo Empreiteiro.
- De modo semelhante, partes diferentes da documentação (p.ex. Pormenores vs. Plantas) poderão ser da responsabilidade de diferentes pessoas, assim poderá utilizar os campos Alterado por/Verificado por/Aprovado por para especificar estes nomes para um determinado Layout.
Estes dados podem, então, ser visualizados nas seguintes partes da interface:
