Definições da Ferramenta Membrana

Nota para os utilizadores do MEP Designer: As Membranas e e as definições de Membrana são visíveis, mas não podem ser criados ou editados.

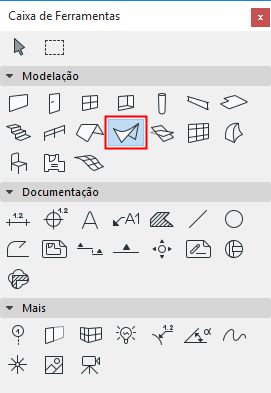

Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.

Para informações gerais sobre como criar e editar membranas, veja Membranas.

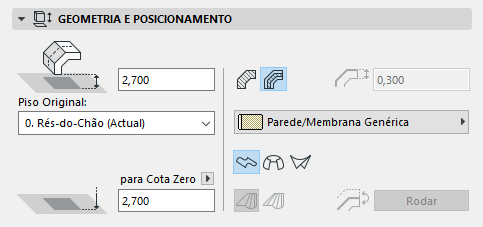

Painel de Geometria e Posicionamento da Membrana



Afastamento de Linha de Referência ao Piso Original: introduza um valor aqui para a altura, medida em relação ao Piso Original, do ponto inicial de

  • o vector de extrusão da Membrana (para uma Membrana extrudida) ou
  • o eixo da Membrana (para uma Membrana rotativa) ou
  • o primeiro perfil da Membrana (para uma Membrana regulada).

Estes pontos de referência são distinguidos por um ponto quente realçado m cada Membrana seleccionada.

Piso Original

Ver Piso Original.

Altura de Linha de Referência [ao Nível de Referência]

Altimetria do ponto inicial da Membrana (ponto de referência), conforme medida a partir do Nível de Referência (por defeito, este Nível de Referência é a Cota Zero). Clique na seta pop-up para alterar o Nível de Referência, se necessário.

Note:

  • Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
  • Este é um valor calculado, não um vínculo. Se alterar o Nível de Referência, a base da Membrana não irá mudar a sua posição.

Estrutura da Membrana

Clique num destes ícones para definir a Parede como Básica ou Composta, depois escolha um atributo que reflicta as respectivas propriedades estruturais:

  • Para uma Membrana Básica: use o pop-up para escolher o respectivo Material de Construção.

  • Para uma Membrana Composta: utilize o pop-up para escolher a sua composição.

    Nota: este pop-up lista composições cuja definição "Utilizar com" inclui o elemento de membrana: ver "Utilizar com" - definir disponibilidade da composição

Espessura de Membrana: introduza um valor para definir a espessura da Membrana..

Se for utilizada uma estrutura composta para a Membrana, este campo está cinzento e não pode ser modificado, já que a espessura da Membrana é determinada pela espessura da Composição, definida em Opções > Atributos do Elemento > Composições.

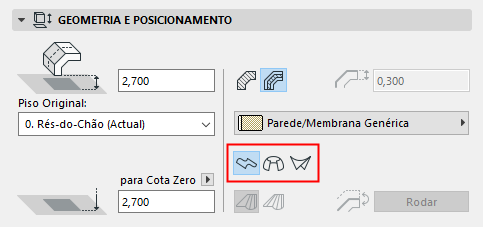

Método de Geometria

Nas Definições Predefinidas da Membrana, clique num dos três ícones para definir o Método de Geometria com o qual coloca a nova Membrana:



Regra de Morphing (apenas para Membrana Regulada): clique no método “Suave” ou “Emparelhado” para definir a geometria de uma Membrana Regulada, baseada sobre como os respectivos vértices dos dois perfis devem ser ligados.

Rodar: (Editável nas Definições de Selecção da Membrana.) A Membrana é composta por uma membrana e um corpo de Membrana anexado a um dos lados da membrana. Utilize o Rodar para alterar os lados: o corpo da Membrana move-se para o outro lado da Membrana.

Preflip.png        Postflip.png

Painel de Propriedades Especiais da Membrana (Propriedades de Extrusão, Propriedades de Revolução)

Se estiver a utilizar quer o método Extrusão quer o método Revolvido, este painel contém propriedades especiais relacionadas com a geometria da Membrana.

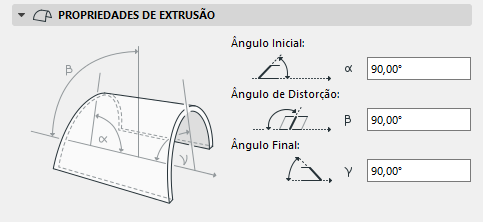

Propriedades de Extrusão



Ângulo Inicial: O ângulo entre o plano da Membrana e a aresta da Membrana no ponto inicial do vector de extrusão.

Ângulo de distorção: Ângulo do perfil da Membrana, medido no plano da Membrana. Por predefinição: 90 Graus, mas a sua alteração permite-lhe expulsar o perfil Membrana num ângulo, criando uma Membrana distorcida, sendo que o seu ângulo inicial ou ângulo Final possui um ângulo diferente de 90 Graus.

Ângulo Final: O ângulo entre o plano da Membrana e a aresta da Membrana no ponto final do vector de extrusão.

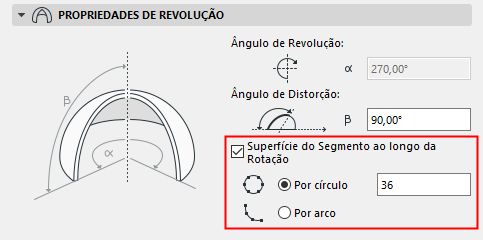

Propriedades de Revolução

Para uma Membrana Revolvida:


  • Ângulo de rotação: Ângulo de rotação da Membrana à volta do seu eixo.
  • Ângulo de distorção: Ângulo do eixo da Membrana revolvida, medido para o ângulo do plano da Membrana. Modificar o ângulo de distorção afectará o perfil da Membrana. (Alterar apenas o ângulo de inclinação, que está disponível através de edição gráfica, não alterará o perfil da Membrana, apenas irá virá-lo.)
  • Superfície do Segmento ao longo da Rotação


Por defeito, a superfície de Membranas Revolvidas é Suave. Pode optar por dividi-la em segmentos, conforme necessário.

Seleccione a opção se pretender dividir a Membrana rodada em planos segmentados. Em seguida, introduza um número de segmentos.

O número de segmentos fornecidos pode ser aplicado à Membrana existente de uma de duas formas:

  • Por círculo: divide um círculo total no número de segmentos fornecido e aplica essa geometria ao arco existente da Membrana.

  • Por arco: divides o arco existente da Membrana Revolvida no número de segmentos fornecido.


Painel Planta e Corte da Membrana

Ver Visualização de Elementos em Planta e Corte

Tramas de Superfície

Ver Atribuir uma Trama de Superfície.

Painel do Modelo da Membrana

Este painel afecta a visualização 3D da Membrana.

Ver também Sobrepor Superfícies com o Pintor de Superfície.

Para uma Membrana composta, a superfície do “lado de referência” é a primeira camada apresentada da composição, nas Definições Composições.

Nota: a sobreposição da superfície do Lado de Referência, caso seja uma trama vectorial, pode também ser aplicada como trama de superfície para a Membrana (através da selecção da caixa “Usar Trama de Superfície” no painel Planta e Corte das Definições de Membrana). Além disso, se a trama de superfície tiver uma origem personalizada (através da opção Vinculado ao Elemento), o Modelo 3D irá também reflectir essa orientação.
Nota: pode aplicar as definições da superfície personalizadas a uma ou mais arestas da Membrana, utilizando Definições de Aresta Personalizada da Palete de Contexto. Se o fizer, o painel Modelo das Definições de Membrana indicará a(s) aresta(s) que utiliza uma superfície personalizada, utilizando um fragmento amarelo.

Corpo de Corte: utilize este controlo para definir a geometria do corpo de corte da Membrana. O corpo de corte irá cortar outros elementos de acordo com esta geometria, quando cortar outro elemento a esta Membrana.

  • Extrusão para Baixo
  • Extrusão para Cima
  • Editável
    Nota: para consultar estes corpos de corte enquanto trabalha (apenas na janela 3D), active Corpos de Corte no menu Visualização > Opções de Visualização no Ecrã.


    Para mais informações, veja Cortar Elementos pela Cobertura/Membrana.
