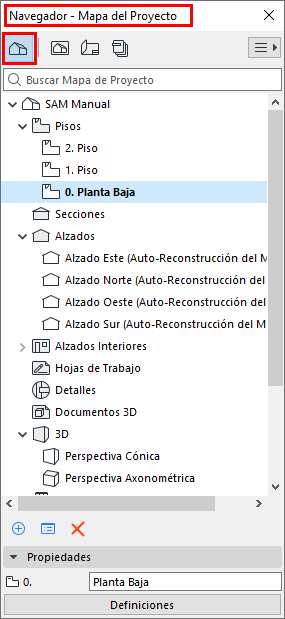

Estructura de árbol de los puntos de vista del proyecto, organizados en carpetas. Los iconos de Punto de Vista (en el Navegador y en la barra de Pestañas) son negros.
Utilice el campo de búsqueda para localizar ítems por su nombre.
¿Qué es un Punto de Vista?
Un Punto de Vista representa una ventana en un lugar en particular de su proyecto.
Los Puntos de Vista se listan en el Mapa de Proyecto del Navegador, organizados en carpetas (una carpeta nombrada para cada tipo de punto de vista).
Para los puntos de vista de tipo sección, también puede organizarlos libremente en cualquier número de subcarpetas personalizadas.
Nota: Una vez que se guardan las definiciones de un punto de vista, se crea una vista (y se añade al Mapa de Vistas) y puede colocarse en un Plano.
Carpetas en el Mapa de Proyecto
Pisos
Todos los Pisos definidos para el proyecto.
Nota: En el Mapa del Proyecto, la ID del Piso no es editable. Un ID de Piso es idéntico a su número de piso, que se puede establecer en las Definiciones de Pisos.
Secciones, Alzados, Alzados Interiores, Hojas de Trabajo, Detalles y Documentos 3D
Carpetas que contienen los puntos de vista correspondientes.

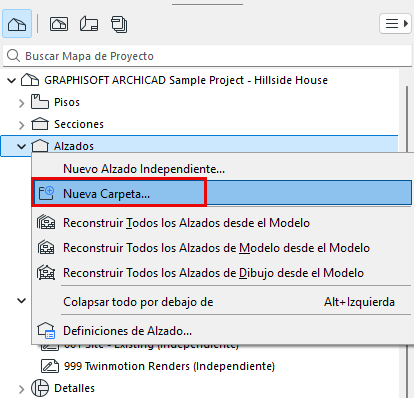

Para estos puntos de vista, puede crear cualquier número de carpetas y subcarpetas personalizadas: haga clic con el botón derecho en un ítem y, a continuación, utilice los comandos del menú contextual para crear una nueva carpeta.
Arrastrar y soltar (carpetas y puntos de vista de tipo sección)
Arrastre y suelte sus puntos de vista libremente entre diferentes carpetas, en cualquier nivel
Seleccione varios puntos de vista y/o carpetas y arrástrelos todos a la vez a una nueva ubicación
Arrastrar y soltar solo es posible dentro de la misma sección del árbol del Mapa del Proyecto. Por ejemplo, no puede soltar alzados dentro de secciones.
Después de arrastrar y soltar, los ítems con nombres coincidentes se renombran automáticamente añadiendo un número correlativo
Las familias de Alzados Interiores no se pueden separar: los elementos principales y secundarios siempre se mueven juntos
Nota: Puede clonar cualquier carpeta del Mapa del Proyecto para crear un conjunto correspondiente de vistas vinculadas en el Mapa de Vistas. Si mueve puntos de vista de tipo sección a carpetas diferentes en el Mapa del Proyecto, las carpetas clonadas en el Mapa de Vistas se actualizan automáticamente.
3D
Contiene proyecciones 3D y recorridos de cámara.
Por Defecto se proporcionan dos proyecciones por defecto: Perspectiva Cónica y Axonometría Genérica.
Cuando coloca Cámaras en el Proyecto, sus nombres aparecen en la carpeta 3D, agrupados bajo una ruta.
Contiene los esquemas interactivos (Elementos, Componentes, Superficies) creados como parte de la documentación del proyecto. Use los Esquemas como base para la ordenación de elementos de construcción de los fabricantes, así como para comprobar la consistencias de los elementos en base a un conjunto de criterios.
