Esquemas Interactivos
Utilice Esquemas Interactivos para generar esquemas y listados basados en el modelo.

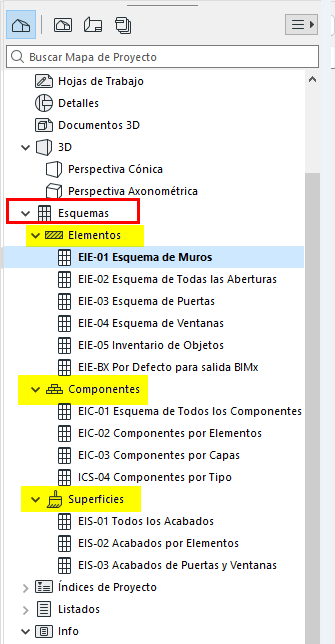

Los Esquemas Interactivos son puntos de vista del proyecto y aparecen en el Navegador.

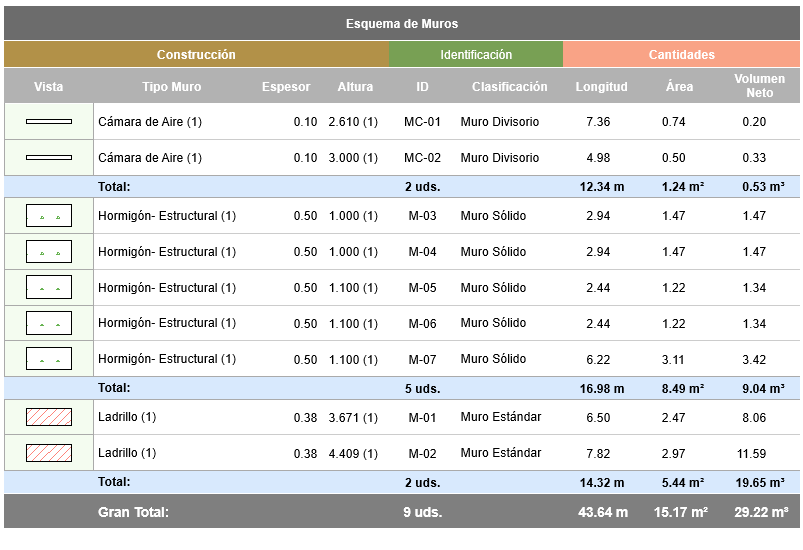

- Los Listados de Elementos enumeran y listan los parámetros de los elementos
- Los Listados de Componentes contienen información sobre cada componente de los elementos compuestos, de perfil o básicos
- Los Listados de Superficies listan las superficies exteriores de los elementos
Usted puede:
- Edite los valores de los campos del esquema para actualizar directamente los parámetros de los elementos del modelo
- Guarde los esquemas vistas y colóquelas en los Planos
- Guarde los esquemas en otros formatos de archivo: texto tabulado, DWF, .XLS y PDF (en Windows: también .DOC)
- Copie y pegue esquemas en cualquier ventana 2D (normalmente una Hoja de Trabajo): en este caso, el esquema se convierte en un objeto 2D no interactivo
- Filtre los elementos, componentes o superficies que deben figurar en la lista, en función de los criterios
