Colocar Marcador desvinculado

Un marcador desvinculado puede ser útil en su documentación publicada, por ejemplo, si desea hacer referencia (con un número de página) a la ubicación de un dibujo externo que no esté integrado en el proyecto.

Siga los siguientes pasos para colocar un marcador no vinculado con la herramienta Sección, Alzado, Detalle u Hoja de Trabajo.

  1. En Definiciones Por Defecto o en el Cuadro Info, elija “Marcador No Vinculado Colocado”.

    Este marcador no muestra información vinculada.

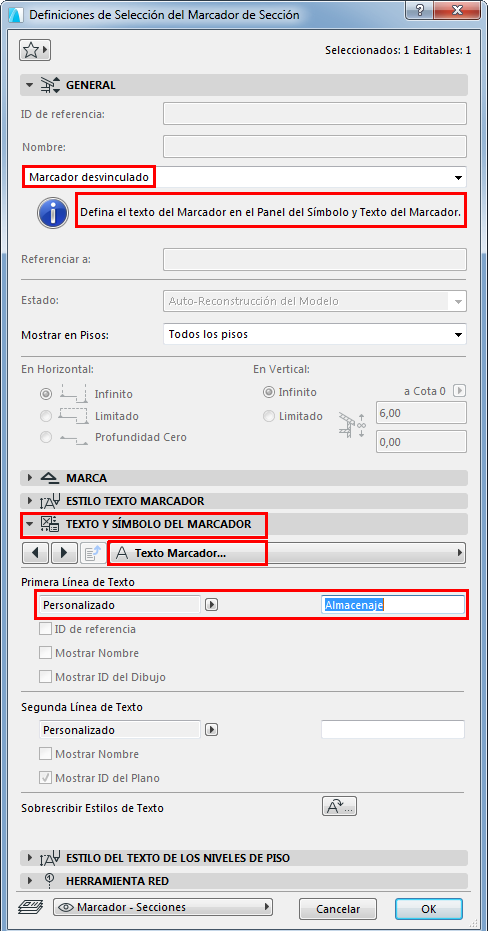

  2. Defina el texto personalizado para el marcador usando los campos de Texto personalizado en la lista de parámetros del Panel del Símbolo y Texto del Marcador del cuadro de diálogo de Definiciones.

  3. Dibuje una línea o límite (en función de la herramienta) y coloque un marcador en cualquiera de las siguientes ventanas: Plano de Planta; Sección; Alzado; Interior; Hoja de Trabajo; Detalle, Documento 3D.
