Secciones

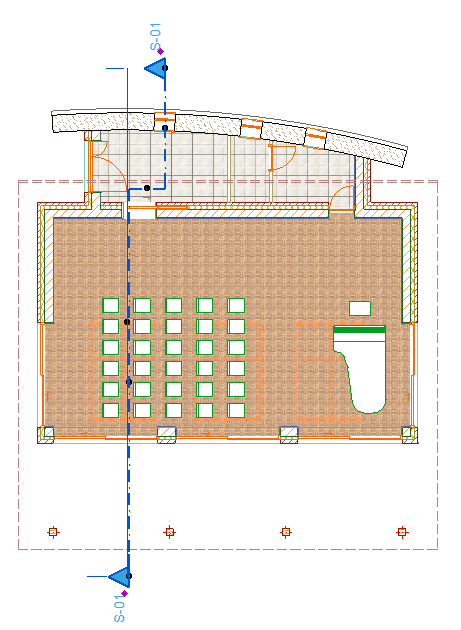

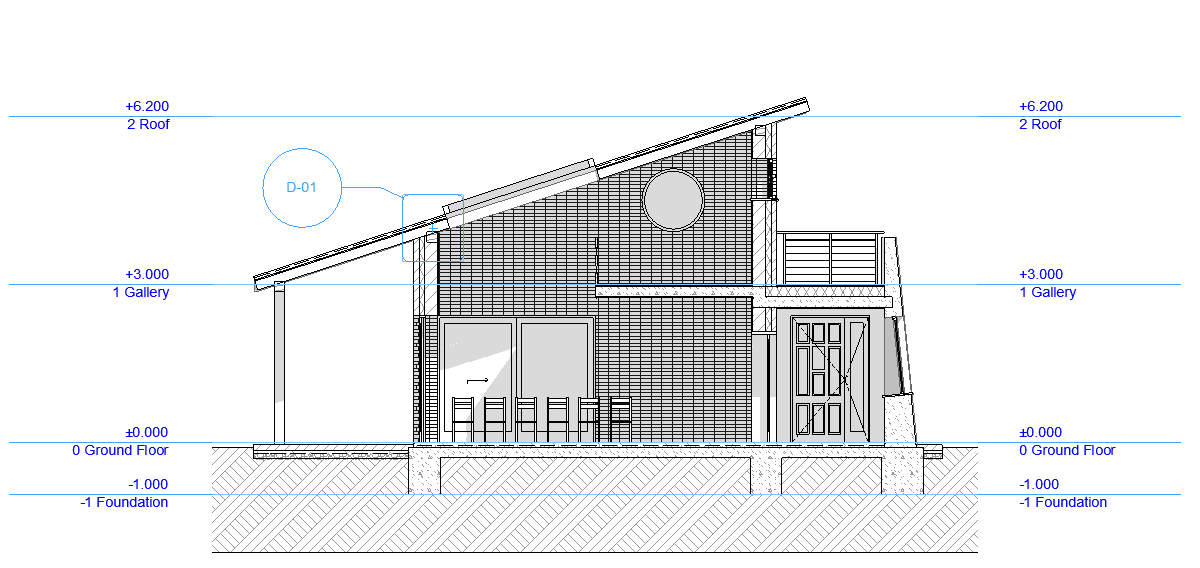

Use la Herramienta Sección para generar una vista seccional del Edificio Virtual, con un marcador que le acompaña.

El marcador de Sección puede presentar una de las tres formas siguientes:

1. un marcador origen, que genera un punto de vista de sección
2. un marcador vinculado, que no genera un punto de vista de sección, pero actúa como referencia para cualquier otra vista, punto de vista o dibujo.
3. un marcador no vinculado que contiene texto por defecto
   Nota: Otro tipo de punto de vista de Sección es la Sección Independiente (Con o sin un marcador), que no tiene origen de modelo.

   Ver Crear un Punto de vista de Sección Independiente.

Las Secciones se pueden guardar como Vistas y se pueden ubicar en un Plano como Dibujos; el contenido de una ventana Sección también se puede publicar directamente.

En la ventana Sección, puede ver y modificar elementos pero no puede crear nuevos elementos constructivos. (La única excepción es si utiliza los comandos “Arrastrar una copia” o Multiplicar). Si pega un elemento en la ventana Sección, se reproducirá como dibujos primitivos (puntos, líneas, tramas).

Es posible colocar objetos en la ventana Sección, pero se consideran como símbolos gráficos solamente. (No se genera ningún elemento modelo 3D).
