Asignar Estado de Reconstrucción de Sección

Nota: El proceso de asignación de un estado es idéntico para Secciones, Alzados y Alzados Interiores. El estado del Documento 3D puede ser Reconstrucción Automática o Reconstrucción Manual, pero no Dibujo.

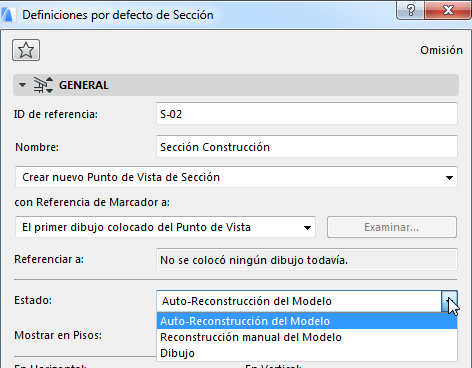

Cuando crea una nueva Sección, se le asigna un estado en el panel General de Definiciones de Secciones. Una Sección puede tener uno de estos tres estados: Modelo Auto-reconstrucción, Modelo Reconstrucción Manual y Dibujo.



Cada estado de Sección define el vínculo entre la ventana Sección y el modelo en el Plano de Planta, así como su método de reconstrucción.

  • En los dos estados de Modelo (Auto-Reconstrucción y Reconstrucción Manual), la ventana consiste en los elementos constructivos; todos los cambios realizados en la ventana Sección Modelo se pueden actualizar en la ventana Plano de Planta, así como en la ventana 3D y en otras ventanas Sección, y viceversa.
  • En el estado de la Sección de Dibujo, los elementos constructivos se explotan en tramas, arcos y líneas 2D. Los cambios realizados en este tipo de ventanas no se actualizan en otras ventanas. Puede, sin embargo, actualizar el Dibujo para reflejar los cambios recientes realizados sobre el modelo.

Los Elementos Constructivos son editables en las ventanas de sección de Autoreconstrucción y Reconstrucción manual. No se pueden crear aquí nuevos elementos de modelo de la mayoría de tipos, pero se pueden ver y modificar. Puede crear nuevas Formas y Muros Cortina en estas ventanas.

Nota: Si Borra elementos constructivos desde una ventana Sección del estado modelo (en los estados Autoreconstruir o Reconstrucción manual) también estará eliminándolos del Plano de Planta y del modelo 3D.

Independientemente del estado de una sección, puede añadir gráficos 2D, anotaciones y acotaciones.

Para mayor información, ver Actualizar Secciones.
