Visualización Parcial de Estructura
La función Visualización Parcial de Estructura le permite visualizar elementos constructivos de diversas maneras, dependiendo de cómo defina los componentes de los elementos.
Por ejemplo: al colaborar con otros diseñadores o ingenieros, es posible que prefiera ignorar los muros sin carga, y visualizar/exportar sólo los componentes de carga de los elementos complejos.
Para cambiar la opción de Visualización Parcial de la Estructura, haga una de las siguientes acciones:

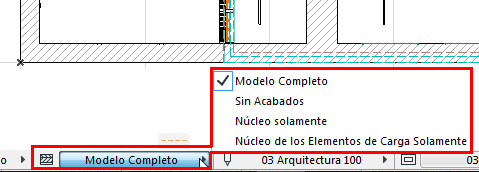

- Use el desplegable de Visualización Parcial de la Estructura desde la Barra de Opciones Rápidas de la parte inferior de la ventana

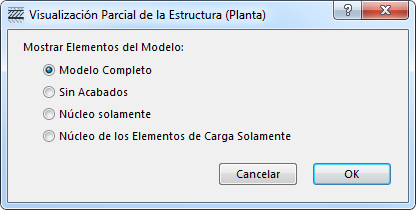

- Utilice Documento > Visualización Parcial de Estructura para ajustar estas preferencias; se aplicarán a la ventana actual y se pueden guardar por separado para cada vista.
Utilice estas primeras tres opciones para mostrar u ocultar los componentes de los elementos compuestos o complejos, y los envolventes de columna, dependiendo de cómo haya definido estos componentes.
Ver Cómo Definir Componentes como “Núcleo” o “Acabado”.

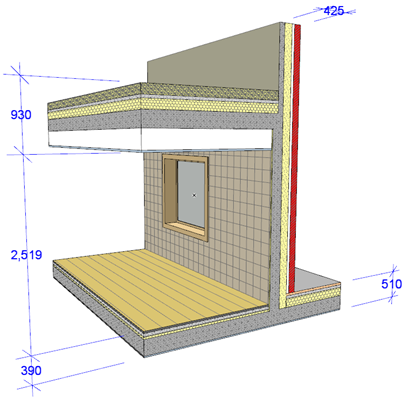

- Modelo Completo: se trata de la definición por defecto. Esta es la opción por defecto. Se visualizan todas las partes del modelo.

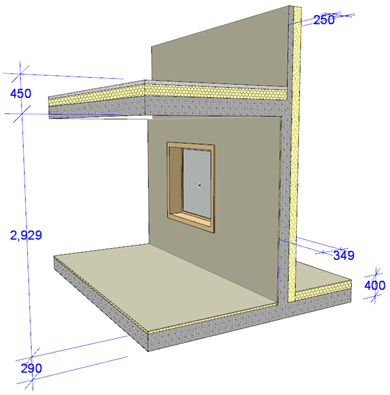

- Sin Acabados: El modelo se visualiza sin:

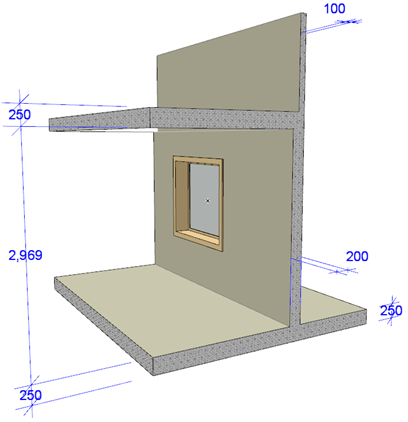

- Núcleo solamente: Se visualizan sólo las estructuras definidas como “Núcleo” (aplicable a estructuras complejas o compuestas, y a pilares con envolvente)
Ver también Acotar las Capas de Elementos Compuestos o con Perfil Automáticamente.
- Núcleo de los Elementos de Carga Solamente: La cuarta opción tiene en cuenta todos los elementos constructivos (no solo compuestos/complejos). Esta opción ocultará todos los elementos que haya clasificado como “sin carga” o “indefinidos”.
La opción “Núcleo de Elementos de carga solamente” tiene tres efectos:
- Se ocultarán los elementos clasificados como “Sin carga” o “Indefinidos”; se visualizan todos los elementos clasificados como “De carga”
- Las estructuras compuestas y complejas de carga se visualizan con su Núcleo solamente
- Los acabados de Pilares que se definieron como "Núcleo" en las definiciones, se mostrarán adicionalmente a los núcleos del pilar
