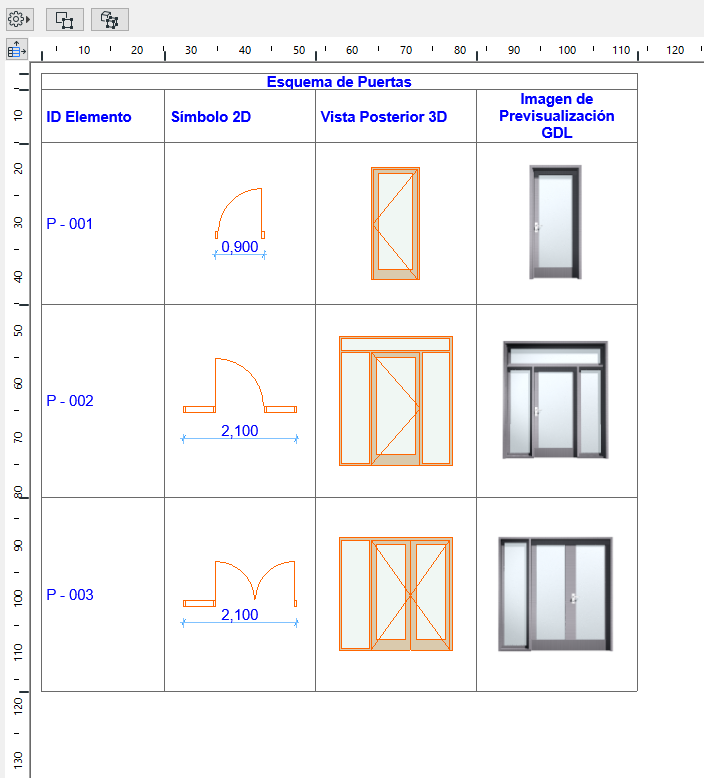

Previsualizaciones e Imágenes en el Esquema Interactivo

Anotar Previsualización

Se pueden añadir cotas asociativas a estas previsualizaciones en el Esquema.

1. Haga doble clic en la celda que desea anotar, o

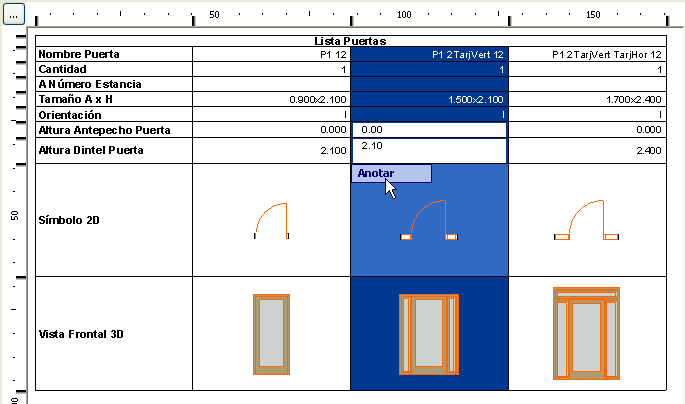

   Seleccione la celda y haga clic en Anotar.

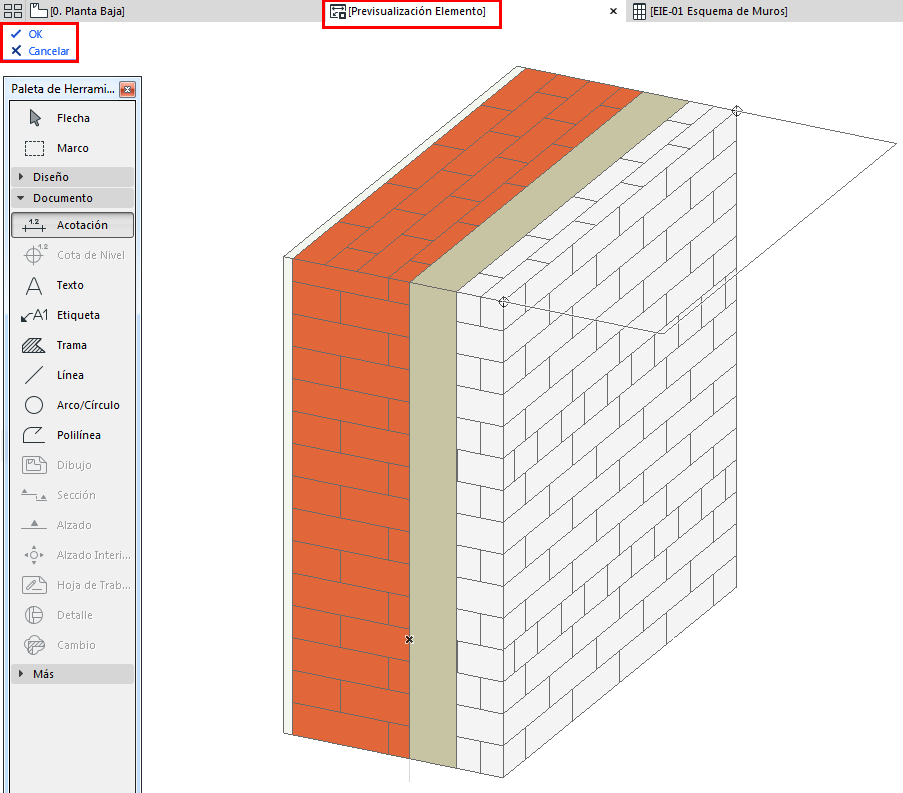

2. La vista se abre en una pestaña/ventana independiente titulada Previsualización Elemento.
3. Utilice las herramientas 2D disponibles para anotarla: cotas, etiquetas, texto. También puede añadir anotaciones de las bibliotecas disponibles, utilizando la herramienta Objeto.





4. Haga clic en OK desde el menú de arriba a la izquierda para cerrar esta pestaña/ventana y aplicar las anotaciones a la vista seleccionada; o bien haga clic en Cancelar para cerrar la ventana sin aplicar ningún cambio.

Acotación Automática de las Previsualizaciones del Esquema (Puertas/Ventanas)

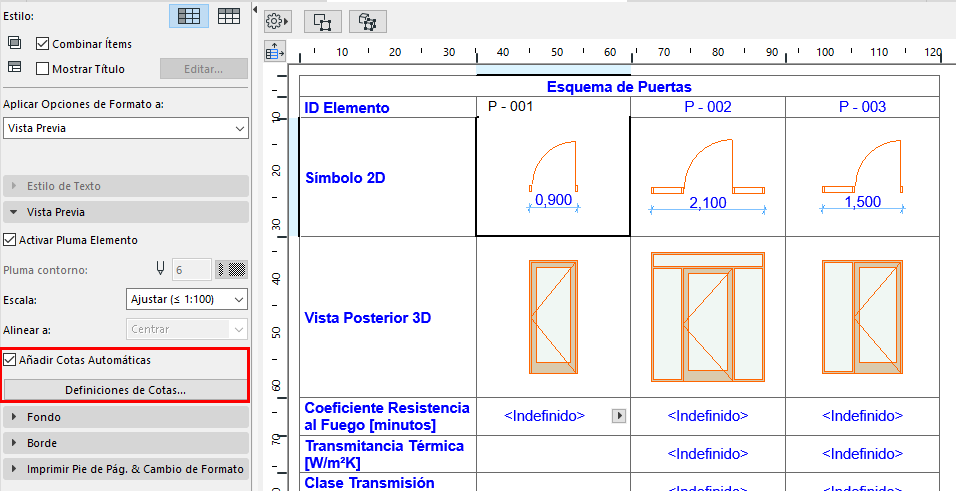

Para los Esquemas que muestran previsualizaciones de Puertas/Ventanas, en sus Opciones se incluye la de Añadir Cotas Automáticas.

Active esta casilla si desea añadir cotas automáticas a la imagen seleccionada.

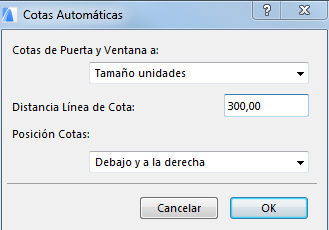

Luego haga clic en Definiciones de Acotación para ajustar las opciones de acotación de la imagen, en el cuadro de diálogo Cotas Automáticas que aparece.

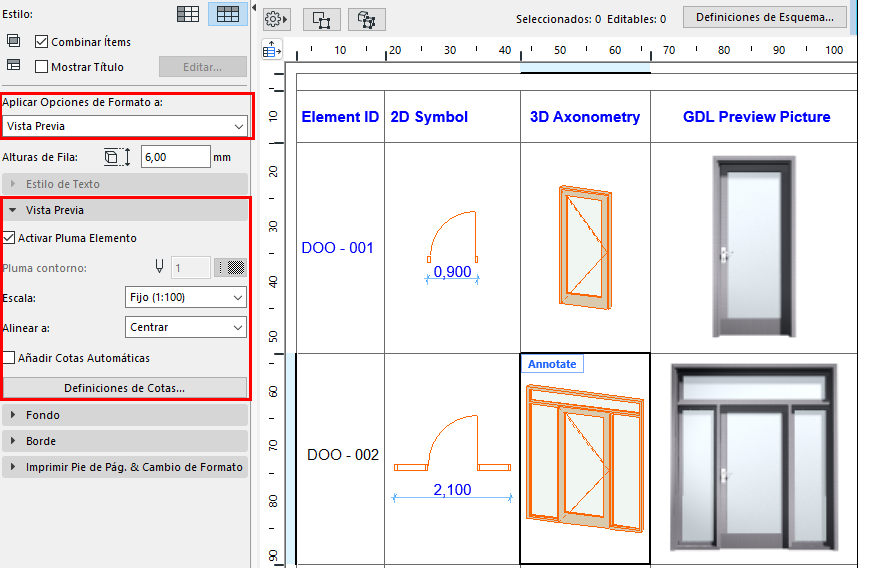

Formatar Imagen previa

Este panel está disponible si Aplicar Opciones de Formato a está definido a Vista Previa, o si una celda de vista previa está seleccionada en el Esquema.

Activar Pluma del Elemento: Activar esta casilla para usar los colores de pluma definidos para este elemento para su vista previa en el esquema.

• Si está desactivada, elija un color de pluma en el campo de Pluma de Contorno de abajo.

Escala: Defina la escala óptima para las Imágenes de vista previa del esquema. Ajustar asegura que la imagen se ajustará en la celda, disminuyendo la vista previa si es necesario (no se aumentará).

Alinear a: Alinear las imágenes de previsualización de este esquema dentro de las celdas: en el Centro, Parte Superior o Parte Inferior de la celda, o bien (sólo para previsualizaciones 2D) para que correspondan a sus niveles de cota relativos dentro del nivel de referencia elegido (Piso Cero, Cero del Proyecto u otro nivel de referencia definido).

Añadir Cotas Automáticas: Para añadir cotas a las vistas previas del esquema Las cotas son asociativas; si el elemento es modificado en el proyecto, las cotas serán actualizadas.
