Edición de segmentos y nodos individuales - en modo Edición
Utilice el modo Edición para seleccionar cualquier segmento o nodo de un elemento del Recorrido y editar sus parámetros.
Nota: También puede realizar algunas ediciones desde la paleta flotante: consulte Editar diámetro de segmento - con paleta flotante

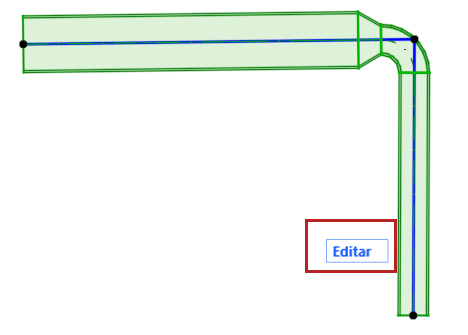

Entrar en Modo Edición
Seleccione un elemento del Recorrido y realice una de las siguientes acciones:
Usar el Modo Edición
Seleccione cualquier subelemento (nodo o segmento).

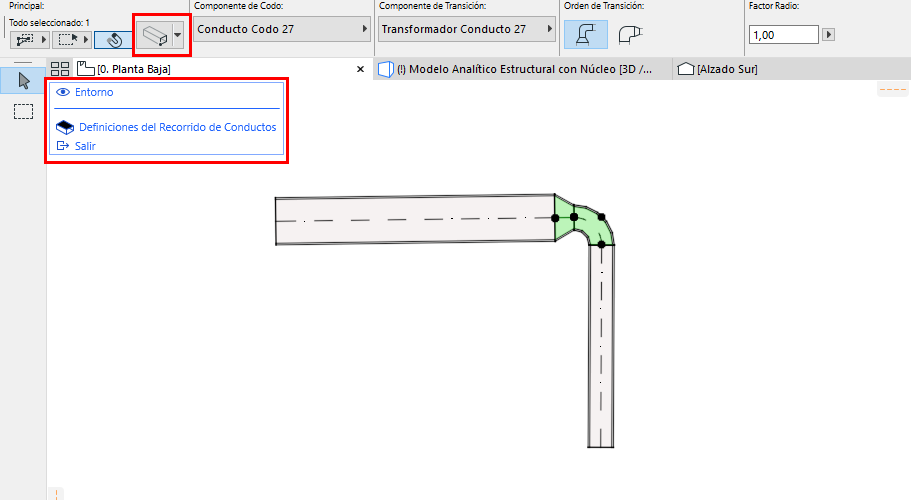

- La paleta de herramientas habitual es reemplazada por sólo herramientas de selección y una paleta de visualización.

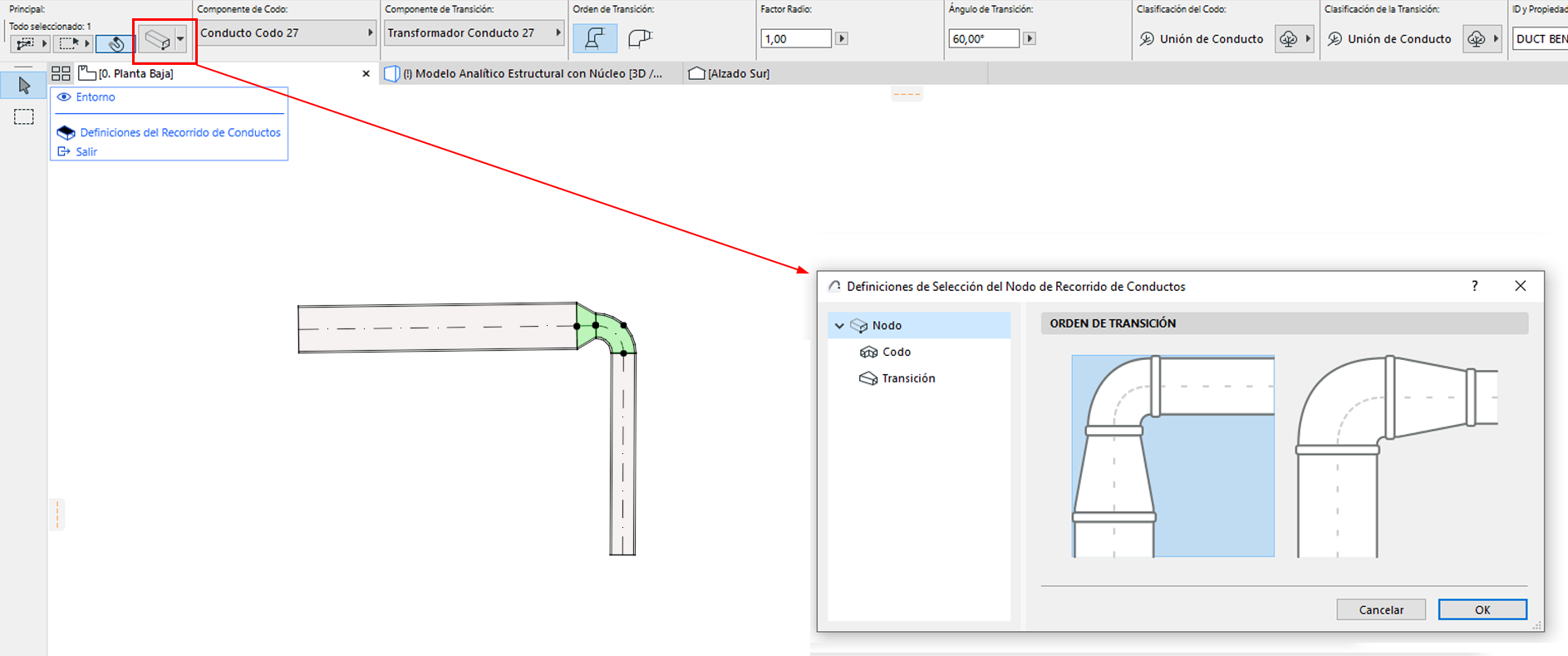

- Desde el Cuadro Info, puede abrir un diálogo de definiciones limitadas que se aplica sólo al segmento o nodo seleccionado.
- Use el conmutador de Entorno en la paleta de visualización para mostrar/ocultar el resto del modelo (p. ej. todo lo demás aparte del Recorrido seleccionado). En Modo Edición, no puede editar el resto del modelo, solo los subelementos del Recorrido seleccionado.
- Desde la paleta de visualización, está disponible el diálogo de Definiciones del Recorrido.

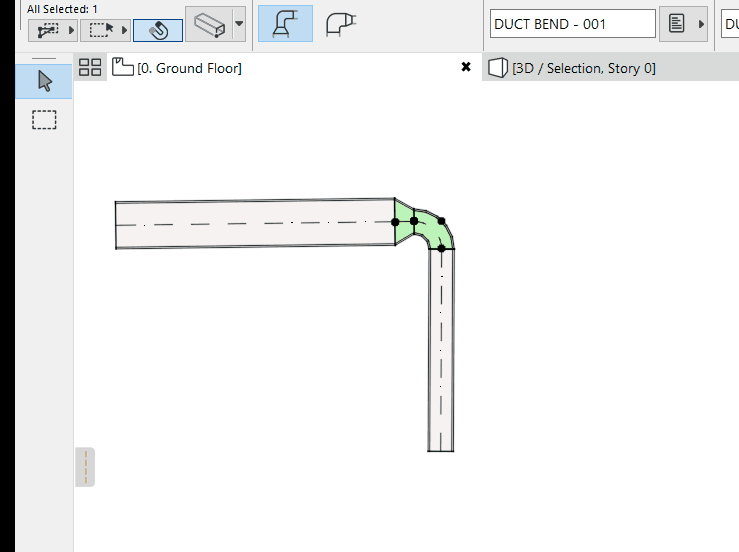

Como ejemplo, editaremos el orden de Transición de un nodo seleccionado:
Salir del Modo Edición
Realice una de las siguientes acciones:
