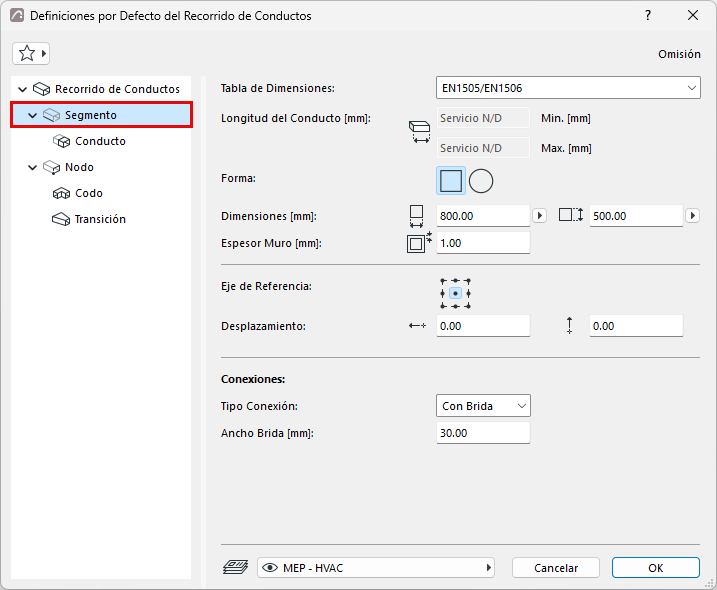

Definiciones del Segmento de Recorrido



Tabla de Dimensiones

Elija una Tabla de dimensiones. (Definir tablas en Especificaciones de Recorrido.)

Longitud del Conducto

Estos datos se muestran si ha activado "Utilizar longitudes individuales" en Especificaciones de Recorrido.

Ver Utilizar longitudes individuales para tuberías y conductos.

Forma

(Sólo para Conductos:) Elija una Sección: Rectangular o Circular.

Dimensiones

  • (Sólo Conductos:) Para rectangulares: Inserte las dimensiones de la sección.
  • Elija un estándar de dimensiones circulares de las Tablas de Dimensiones definidas.
    Nota: Puede personalizar la sección de cualquier segmento durante la entrada - véase Cambiar parámetro del Recorrido sobre la marcha.

Espesor del Muro

Espesor de la chapa del elemento MEP.

Alineación y desplazamiento

Ver Edición de la línea de referencia del segmento: alineación y desplazamiento

Tipo Conexión

Elija el tipo apropiado (por ejemplo, Con Brida, Soldada, Simple) - esto varía en función del tipo de Recorrido. Inserte una anchura/diámetro según proceda.

Los codos y nodos del segmento utilizarán estas conexiones en consecuencia.

Nota: Cuando se conecta un elemento de recorrido a un objeto MEP independiente, el elemento de recorrido "hereda" automáticamente el Sistema MEP del punto de conexión del objeto.
