Definir Tablas de Dimensiones para Segmento, Codo, Derivación, Transición

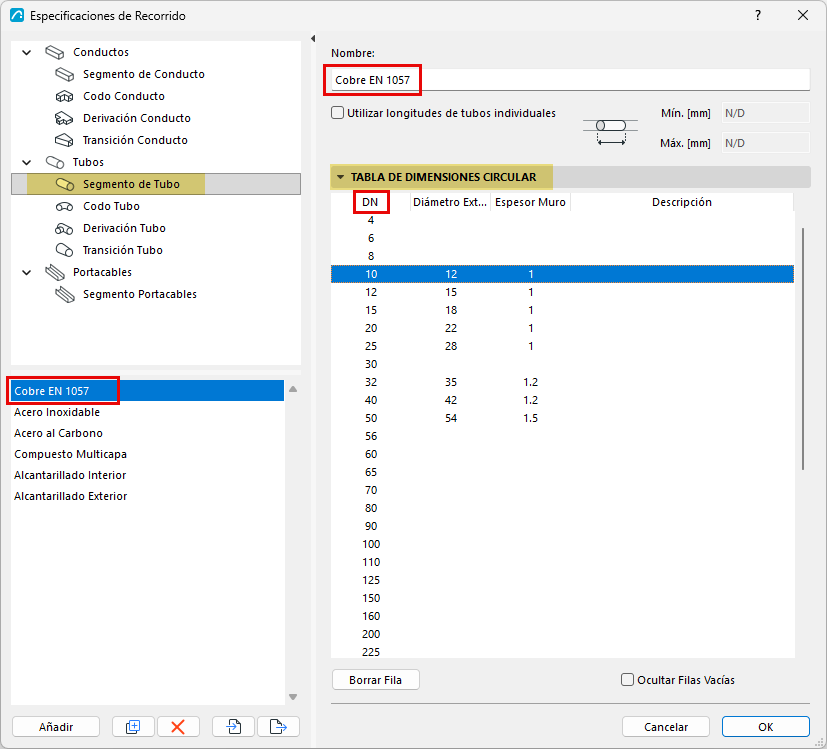

En las Especificaciones de Recorrido, seleccione un tipo de elemento MEP. Aquí puede crear o editar sus tablas de dimensiones predefinidas.

  • Los elementos listados (por ejemplo, elementos DN) proceden del Conjunto de Referencia. (ver Crear Conjuntos de Referencia para Conductos y Tubos)
  • Defina los valores de dimensión deseados para cada uno.
  • El tipo de elemento MEP puede tener varias tablas de dimensiones predefinidas: haga clic en Añadir o Duplicar para crear tablas adicionales.
  • Algunas filas pueden quedar vacías si no utiliza ese elemento. Marque "Ocultar Filas Vacías" para mostrar sólo los elementos utilizados.
  • Duplique y edite cualquier tabla de dimensiones para crear otras nuevas y editar sus valores.


Utilizar longitudes individuales

Ver Utilizar longitudes individuales para tuberías y conductos

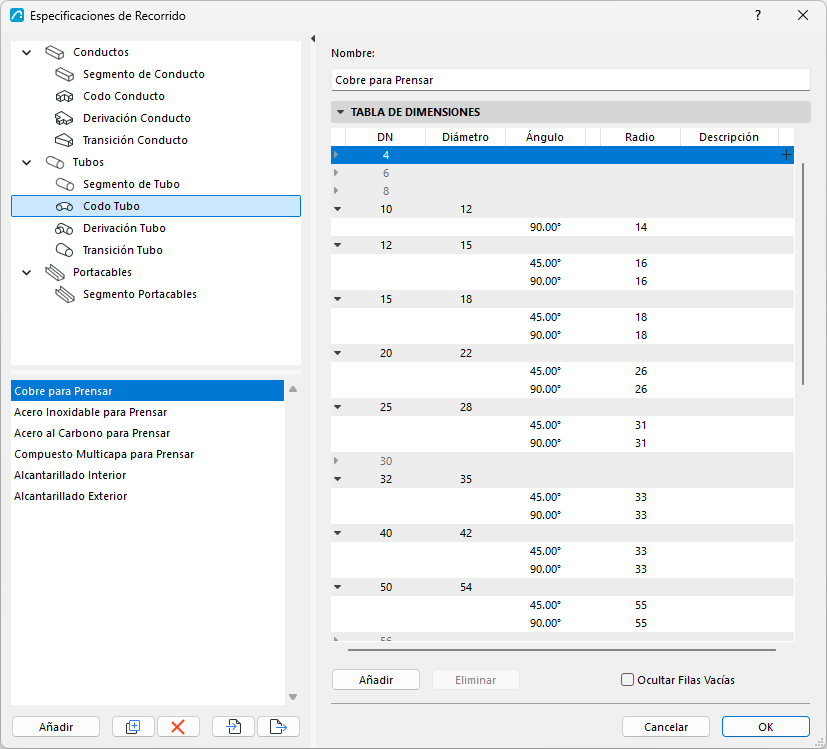

Definir Curvas en Ángulo

Configure cualquier parámetro de ángulo estándar para codos y derivaciones de tuberías o conductos.



Definir dimensiones de Derivaciones

Las dimensiones de las derivaciones incluyen múltiples piezas:
