Optimizador de Sistemas Hidrónicos

El Optimizador Hidrónico redimensiona todas las tuberías de calefacción en función de los diámetros mínimo y máximo, así como de la velocidad mínima y máxima.

• Seleccione los recorridos a redimensionar y abra el Optimizador Hidrónico (barra de herramientas MEP o Ventana > Paletas)
• Defina los rangos de valores para las dimensiones de tubería y la velocidad y haga clic en Redimensionar

Utilice este diálogo después de haber definido los sistemas hidrónicos y comprobado los cálculos en el Explorador del Sistema.

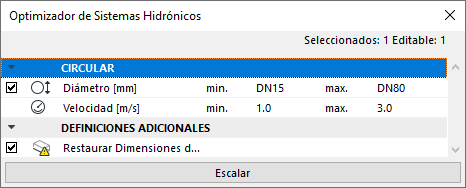

1. Abra el Optimizador Hidrónico desde la barra de herramientas MEP, o desde Ventana > Paletas





2. Seleccione uno o varios recorridos de tuberías para redimensionarlos. El cuadro de diálogo le indica el número de elementos seleccionados y editables.





   Nota: Un recorrido puede no ser editable si su capa o elemento están bloqueados.
3. Marque los tipos de dimensión que desea redimensionar.
   • Comprobar si también se debe incluir algún segmento personalizado en la operación de escalado.
   • Desmarque las dimensiones que desee dejar como están.

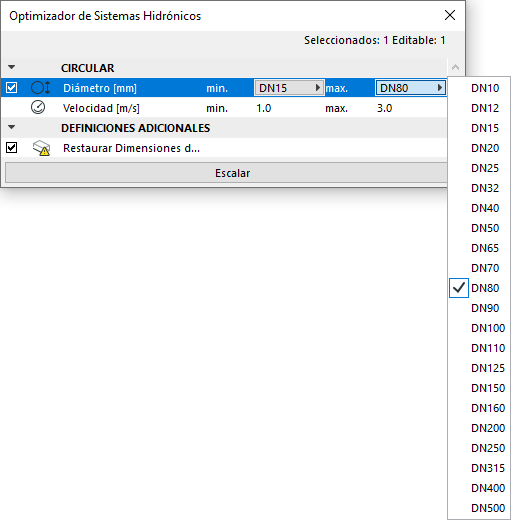

4. Defina el intervalo de valores para el diámetro de la tubería.
5. Defina el rango de valores para la velocidad en función de sus requisitos específicos para los valores mínimo y máximo.





   Nota: Para establecer un valor fijo en lugar de un intervalo, introduzca valores idénticos para mín. y máx.
6. Haga clic en Escalar.
   • Compruebe los resultados - si dice que no se ha redimensionado nada, es que sus recorridos ya se ajustan a los límites establecidos en el Optimizador Hidrónico.
   • Si el botón Escalar está en gris, no tiene ningún recorrido seleccionado o no es editable
