Asignación de Zonas Espaciales IFC

La entidad IfcSpatialZone se utiliza para agrupar espacios o definir áreas específicas con fines funcionales, estructurales u organizativos, tales como zonas térmicas, zonas de iluminación o zonas de construcción. A diferencia de los grupos básicos, la IfcSpatialZone puede tener su propia forma 3D y emplazamiento secundarios. (Consulte la descripción en: buildingsmart.org

Esta función es compatible con los flujos de trabajo de Archicad utilizando IFC4 e IFC4x3.

  1. Utilice la herramienta Forma o Zona para modelar sus elementos espaciales.
  2. Clasifique los elementos como, p. ej., "Zona Espacial." (Cree una nueva Clasificación si su sistema no incluye dicha Clasificación).

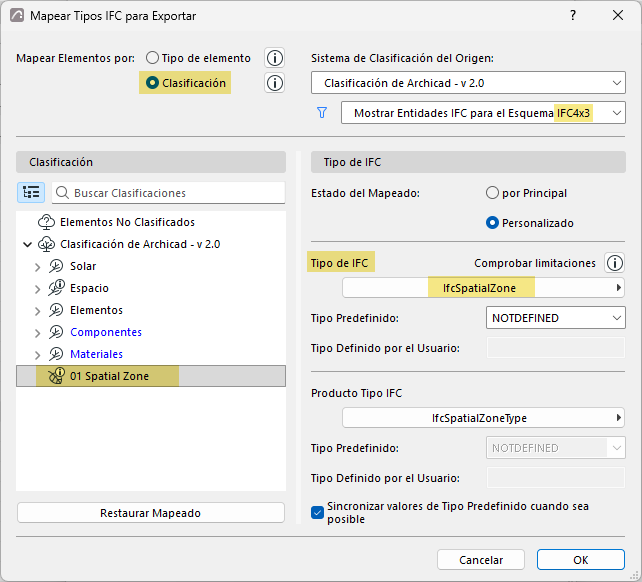

  3. Configure su Traductor para la Exportación:
    • Utilice el Esquema IFC4 o IFC4x3
    • Abra el Mapeado de Tipos y “Mapeado de Tipos IFC para la Exportación"
    • Mapee su clasificación de Zona Espacial como Tipo IFC = IfcSpatialZone


En el Gestor de Proyecto IFC: los elementos mapeados como ifcSpatialZone aparecen en la lista de asignaciones de Zonas Espaciales IFC.

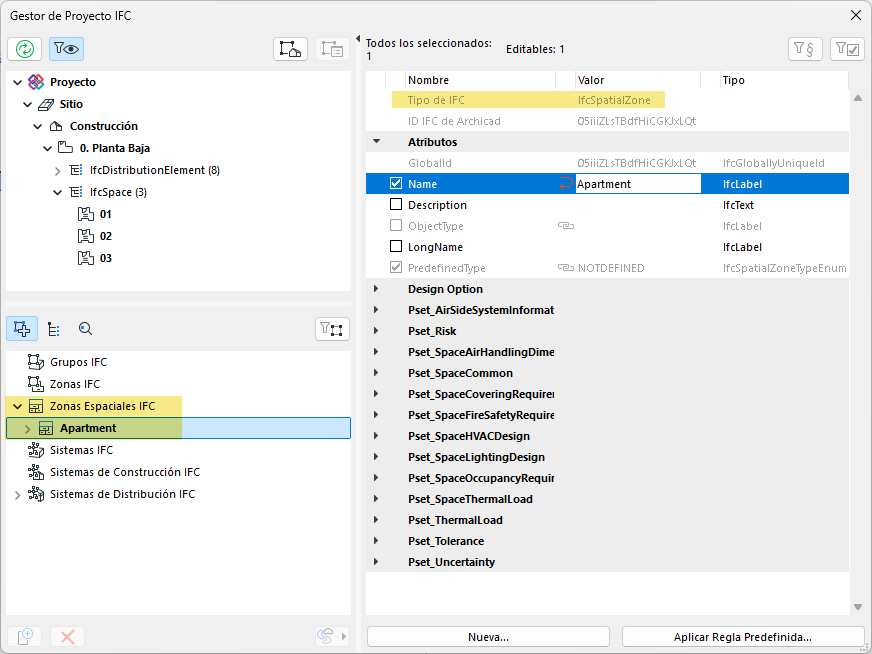

En este ejemplo, una zona que representa el apartamento completo se clasifica como una Zona Espacial. Como resultado, esta entidad de zona aparece como un IfcSpatialZone.
Nota: A diferencia de otros tipos de asignación, no puede crear un nuevo ítem de lista de Zona Espacial en el Gestor de Proyecto IFC. Para añadir tales elementos espaciales, primero debe modelarlos (utilizando la herramienta Zona o Forma), y luego clasificarlos como IfcSpatialZone mediante el Mapeado de Tipos.

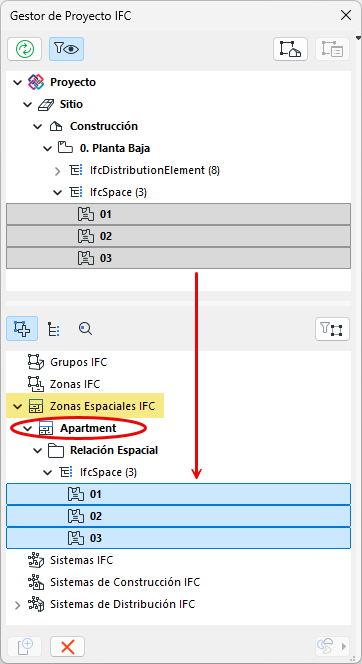

Ahora puede asignar las zonas regulares, o cualquier otro elemento (p. ej., objetos, pilares), a la Zona Espacial recién definida arrastrándolos a la carpeta Relación Espacial.
