Nivel de Detalle de los Símbolos de Puertas y Ventanas

Espacio Mínimo de Puertas

Marque esta casilla para mostrar el espacio mínimo de las puertas en la Planta, utilizando un contorno y una trama. Elija las opciones de tipo de línea y pluma para el contorno, así como de tipo/pluma/fondo de la trama.

Se muestra una visualización de contorno/trama de Espacio Mínimo para todas las puertas que tengan un parámetro de Espacio Mínimo definido. Defina estos en la pestaña de Espacio Mínimo de las Definiciones de Puertas (panel de Definiciones Personalizadas).

Ver Espacio Mínimo.

Accesorios en 3D

Elija mostrar las manillas de puertas y/o ventanas.

Líneas de Abertura de Puertas y Ventanas

Defina las líneas de abertura por tipo para poder asignarlas de manera coherente a puertas o ventanas en todo el proyecto.

Use tres secciones del diálogo para definir hasta 5 tipos de líneas de abertura.

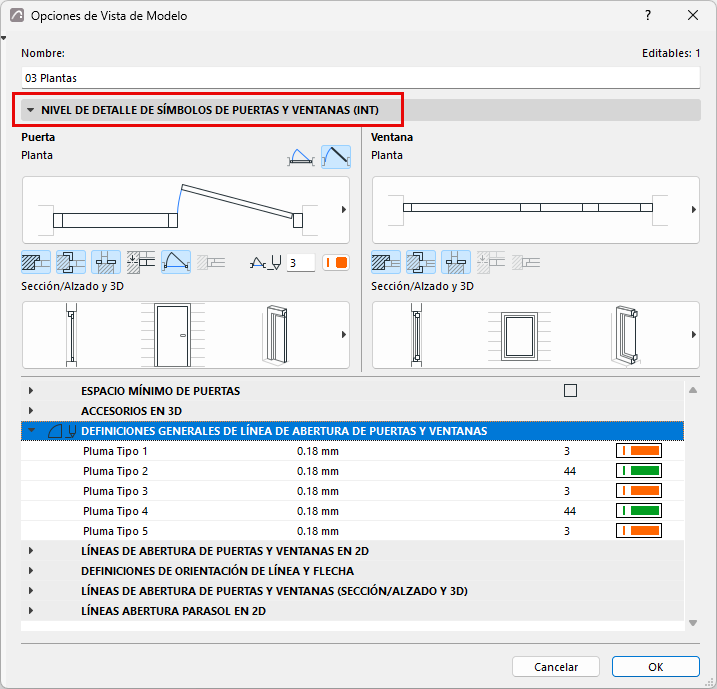

• Definiciones Generales de Líneas de Abertura de Puertas y Ventanas: Asignar plumas a 5 tipos.

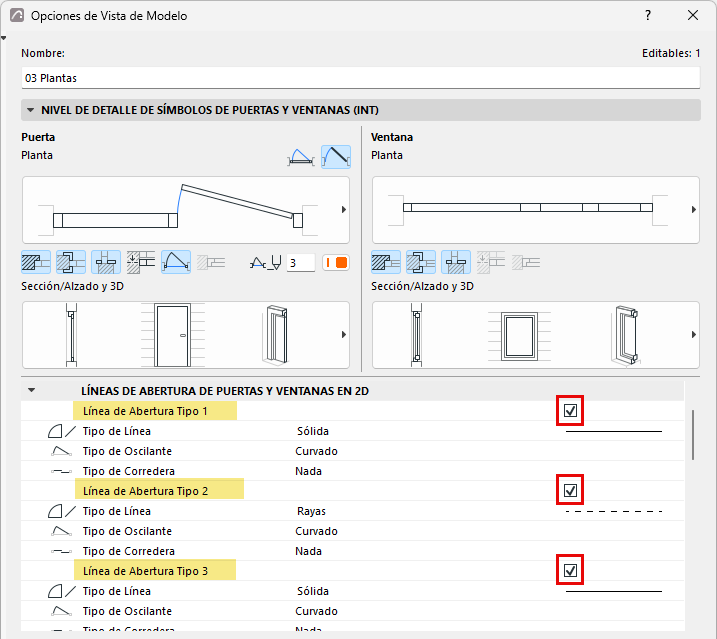

• Líneas de Abertura de Puertas y Ventanas en 2D: Activar y definir tipos de línea (incluidas para puertas batientes y correderas) para usar en vistas 2D
• Líneas de Abertura de Puertas y Ventanas (Sección/Alzado y 3D): Activar y definir tipos de línea, tanto en los lados de abertura como en los lados opuestos, para usar en vistas de Sección/Alzado y 3D

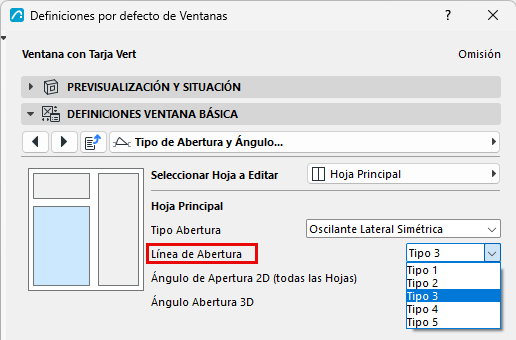

Una vez que defina sus cinco tipos de líneas de abertura en Opciones de Vista de Modelo, asígnelas a cualquier puerta o ventana en todo el proyecto:

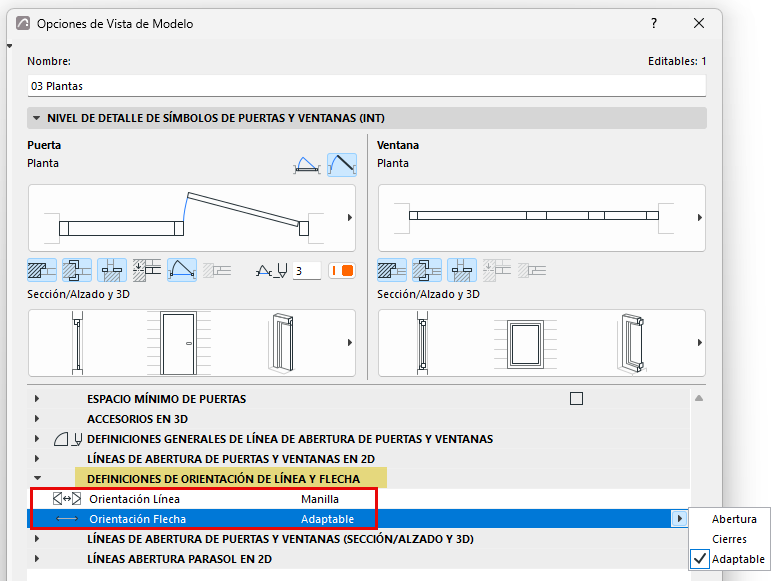

Definiciones de Orientación de Línea y Flecha

• Orientación de la línea: Elija Bisagras o Manilla. Afecta a la dirección de la línea de abertura mostrada en vistas de Sección/Alzado y 3D.
• Orientación de la flecha: Relevante para puertas correderas en vistas 3D.

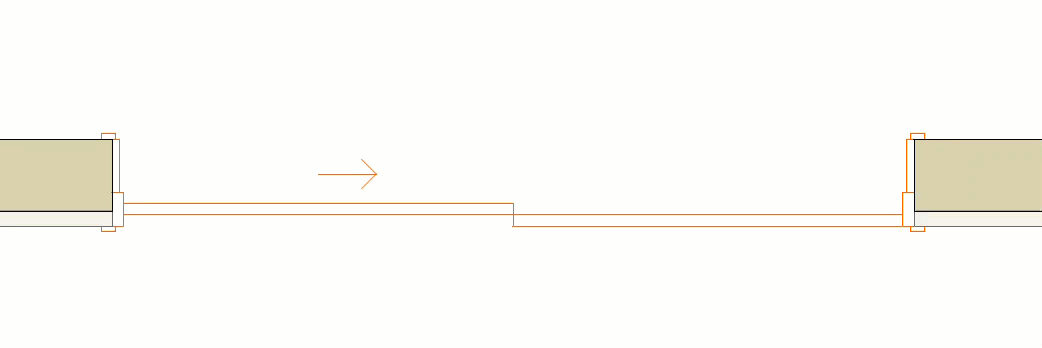

  • Adaptable: Si la puerta/ventana se muestra abierta, la flecha indica hacia dónde se cierra. Si está cerrada, la flecha indica hacia dónde se abre.
  • Abertura: La flecha indica la dirección de abertura
  • Cerrando: La flecha indica la dirección de cierre
