Definiciones de Herramienta de Tipo Línea
Se aplica a Línea, Arco, Polilínea y Spline.
Definiciones Uniformes para Herramientas de Línea: Active esto para aplicar las definiciones establecidas en este cuadro de diálogo a todas las herramientas de tipo línea: Línea, Arco/Círculo, Spline y Polilínea.
Los Favoritos de cualquiera de las cuatro herramientas de tipo Línea (Línea, Arco, Polilínea, Spline) pueden ser aplicados a cualquier otro elemento de tipo Línea.
Panel Definiciones Generales de Línea
- Seleccione un Tipo de Línea en la paleta de selección desplegable.
- Introduzca un número de Pluma (1-255) para la Línea/Arco/Polilínea/Spline.
- Haga clic en el color para una paleta de selección de Color de Pluma para la Línea/Arco/Polilínea/Spline.
- Solo para Polilíneas: Elija una preferencia para el manejo del patrón de un tipo de línea de rayas discontínuas.
- Active la casilla Límite de Zona para permitir que las líneas delimiten las Zonas insertadas automáticamente.
Flecha

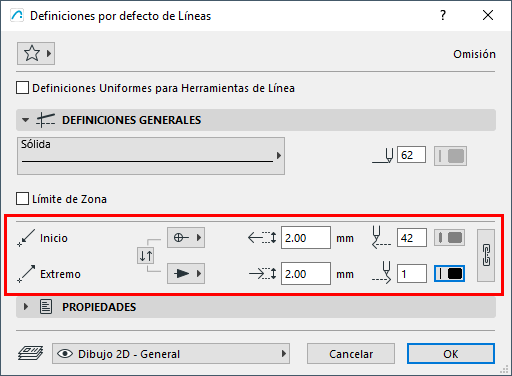

Utilice el selector de Flecha para añadir puntas de flecha al principio y al final de una Línea/Arco/Polilínea/Spline.
- Introduzca los valores de altura para el marcador de Flecha Inicial y Final.
- Escriba un número de Pluma (1-255) para el marcador de Flecha Inicial y Final.
- Haga clic para la paleta de selección de color de pluma para el marcador de Flecha Inicial y Final.
- Haga clic y elija una flecha desde los iconos de Punta de Flecha del desplegable para seleccionar los tipos de marcador.
Note:

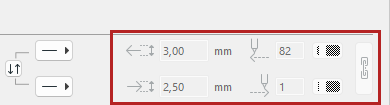

- Si elige la opción sin flecha en los iconos Punta de Flecha, el tamaño y el color de pluma se desactivan y no estarán disponibles.
- Intercambie o enlace tamaños y colores de flecha.

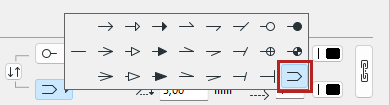

- Para la Herramienta Línea: El último tipo de flecha duplica la línea. El cursor coacciona con la línea invisible del eje entre las dos líneas visibles.
- Si elige la opción sin flecha en los iconos Punta de Flecha, el tamaño y el color de pluma se desactivan y no estarán disponibles.
Panel de Propiedades de la Línea
El panel de Propiedades de Líneas es idéntico para las herramientas Línea, Arco/Círculo, Polilínea y Spline.
Líneas, Círculos, Polilíneas, Splines
