MEP 환경설정 대화상자를 사용하여 MEP 요소의 사전 정의 벤드 반경을 크기별로 설정합니다.
1.옵션 > 프로젝트 환경설정 > MEP 환경설정을 엽니다.
2.사전 정의된 크기에서 덕트, 파이프, 또는 케이블 캐리어를 클릭합니다.
3.사전 정의된 크기 대화상자에서
•필요에 따라 각 요소 크기에 대한 벤드 반경 값을 변경합니다.
•설명을 추가할 수도 있습니다. (선택 사항)

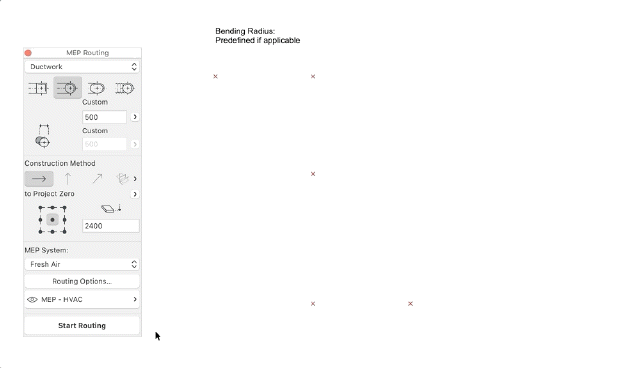

4.이와 같이 사전 정의된 벤드 반경 값을 적용하려면 배관 옵션에서 벤딩 반경에 대해 해당되는 경우 사전정의됨 옵션을 선택합니다. 벤드 연결이 이와 같이 배관 내 횡단면의 변경사항을 따라 변경됩니다. (벤딩 반경 (배관 옵션)도 참조하십시오.)
참고: 배관을 시작하기 전에 편집 > 그룹화 > 자동그룹화가 해제되어 있는지 확인하십시오.
배관 요소 사이의 벤드 연결은 사전 정의된 값에 따라 자동으로 유추됩니다.
설명 사용
아래 예에서 덕트 크기에 대한 설명은 용도에 따라 입력되어 있습니다. 재질 정보, 공칭 직경, 두께 등도 설명에 포함할 수 있습니다. 이러한 방법으로 전체 협업자 사이에서 MEP 요소의 용도를 표준화할 수 있습니다.
일반적으로 쾌적 공기 덕트, 내화, 급수 시스템은 다른 파라미터가 필요합니다. 예를 들어 난방 시스템이 단열 아연 파이프로 구성되어 있고 냉방 시스템이 스테인리스강 파이프로 설치된 경우 각각에 대한 두 가지 사전 정의된 파이프 크기 시트가 필요합니다.
사용자 정의 MEP 요소 크기 가져오기-내보내기
가져오기 및 내보내기 버튼을 사용하여 사용자 정의 MEP 요소 크기 데이터를 XML 형식으로 공유합니다.
