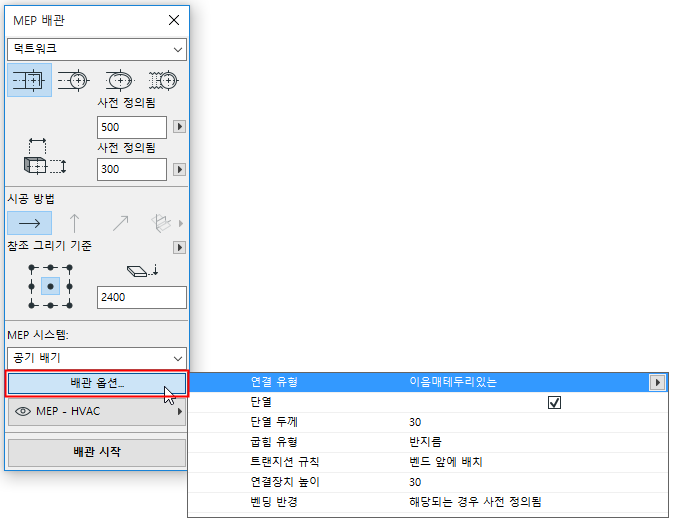

MEP 배관 팔레트에서 배관 옵션을 클릭합니다.
여기에서 설정하는 옵션은 다음 배관 작업에 영향을 미칩니다. 사용 가능한 옵션은 덕트워크, 파이프워크 또는 케이블링에 따라 다름.
연결 유형
적절한 유형 (예: 플랜지형, 용접형, 단순형)을 선택하고 해당할 경우 높이/직경을 선택하십시오.
단열
이 체크박스를 클릭하면 이 배관 작업에서 배치된 MEP 요소의 바깥에 옵션으로 단열 레이어를 추가할 수 있습니다. 단열 두께를 정의합니다.
트랜지션 규칙
트랜지션은 자동으로 배치되는 직선형 세그먼트로, 사용자가 배관 작업 도중에 세그먼트 지오메트리(폭, 높이, 또는 형태)를 전환할 때 올바른 연결이 이루어지게 합니다. 이런 트랜지션이 배관의 벤드 부분에서 발생하는 경우, 변환 요소는 벤드 앞 또는 뒤에 배치할 수 있습니다. 여기에서 환경설정을 선택하십시오("벤드 앞에 배치"/"벤드 뒤에 배치").
벤딩은 배관경로에 따라 자동으로 배치됩니다. 이 배관경로에서 벤딩 반지름을 정의하는 옵션을 선택합니다:
해당되는 경우 사전 정의됨
현재 MEP 요소 크기에 사전 정의된 벤딩 반경을 사용합니다. (반경 값은 MEP 환경설정의 사전 정의된 벤드 반경에 정의되어 있습니다.)
항상 요소별 설정
벤드 도구의 기본 요소 설정에 정의된 벤드 반경을 사용합니다.

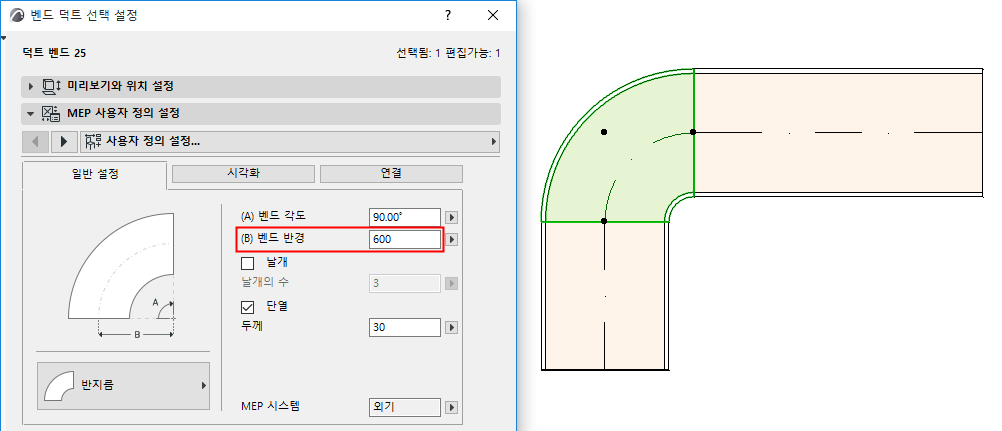

배관 작업에서 벤드 반지름: “항상 요소별 설정” 사용
