Guide Distanza - Funzionalità sperimentale

Utilizzare le Guide Distanza per inserire e spostare con precisione gli elementi nella Pianta grazie alle guide a comparsa che mostrano dinamicamente le distanze dagli elementi "di contesto" circostanti. È possibile utilizzare le Guide Distanza sia durante che dopo il posizionamento degli elementi.

Abilita Guide Distanza

Questa è una funzionalità sperimentale. Accertarsi di attivarla in Opzioni > Ambiente di Lavoro > Maggiori opzioni > Funzionalità Sperimentali.

Vedere Funzionalità Sperimentali.

Attivare/disattivare le Guide Distanza

Una volta abilitate le Guide Distanza, è possibile attivarle o disattivarle in uno dei seguenti modi:

•Opzioni > Ambiente di Lavoro > Ispettore e Input Coordinate

•Usare il pulsante commutatore nella Barra Strumenti Standard

Qui si può anche impostare se le guide devono misurare le distanze dai bordi degli elementi o dalle loro linee di riferimento.

Quali elementi visualizzano le Guide Distanza?

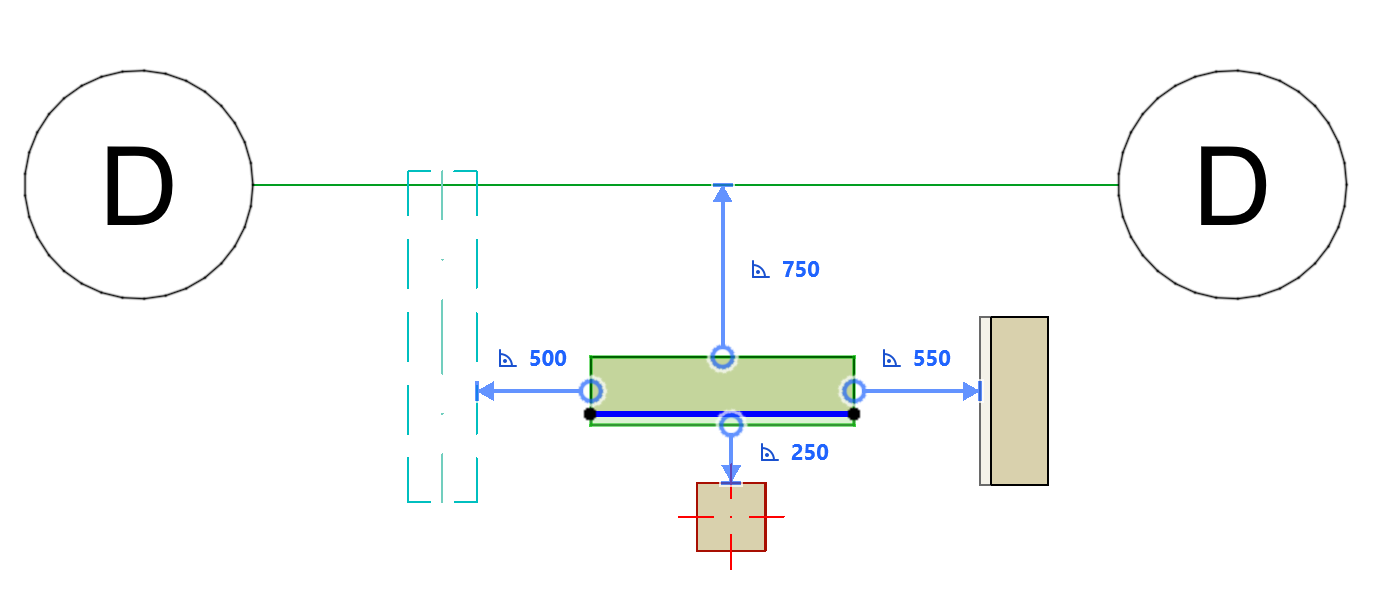

I seguenti elementi "contestuali" mostrano le Guide Distanza quando si seleziona o si immette un elemento indipendente:

•Griglia (senza la parte del Marker)

•Muro

•Trave

•Pilastro

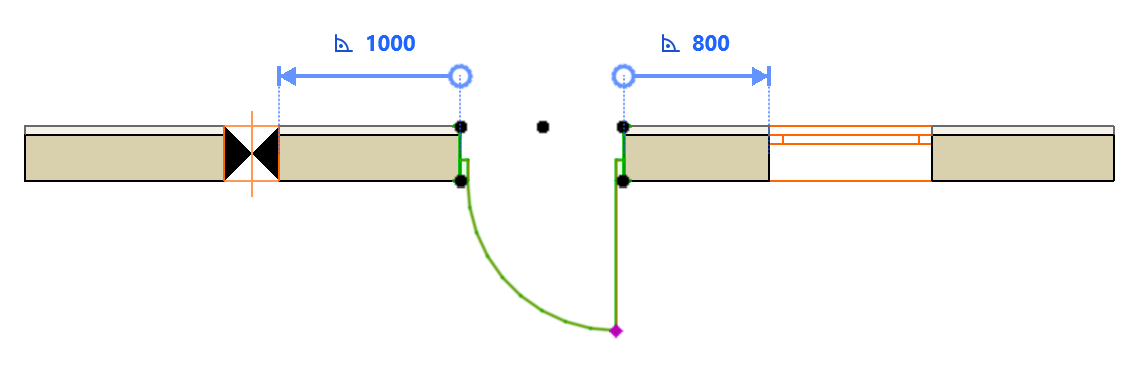

Quando si seleziona o si inserisce un elemento associativo (come una porta nel muro ospitante o un'apertura in una trave), le Guide Distanza seguono la logica del contesto.

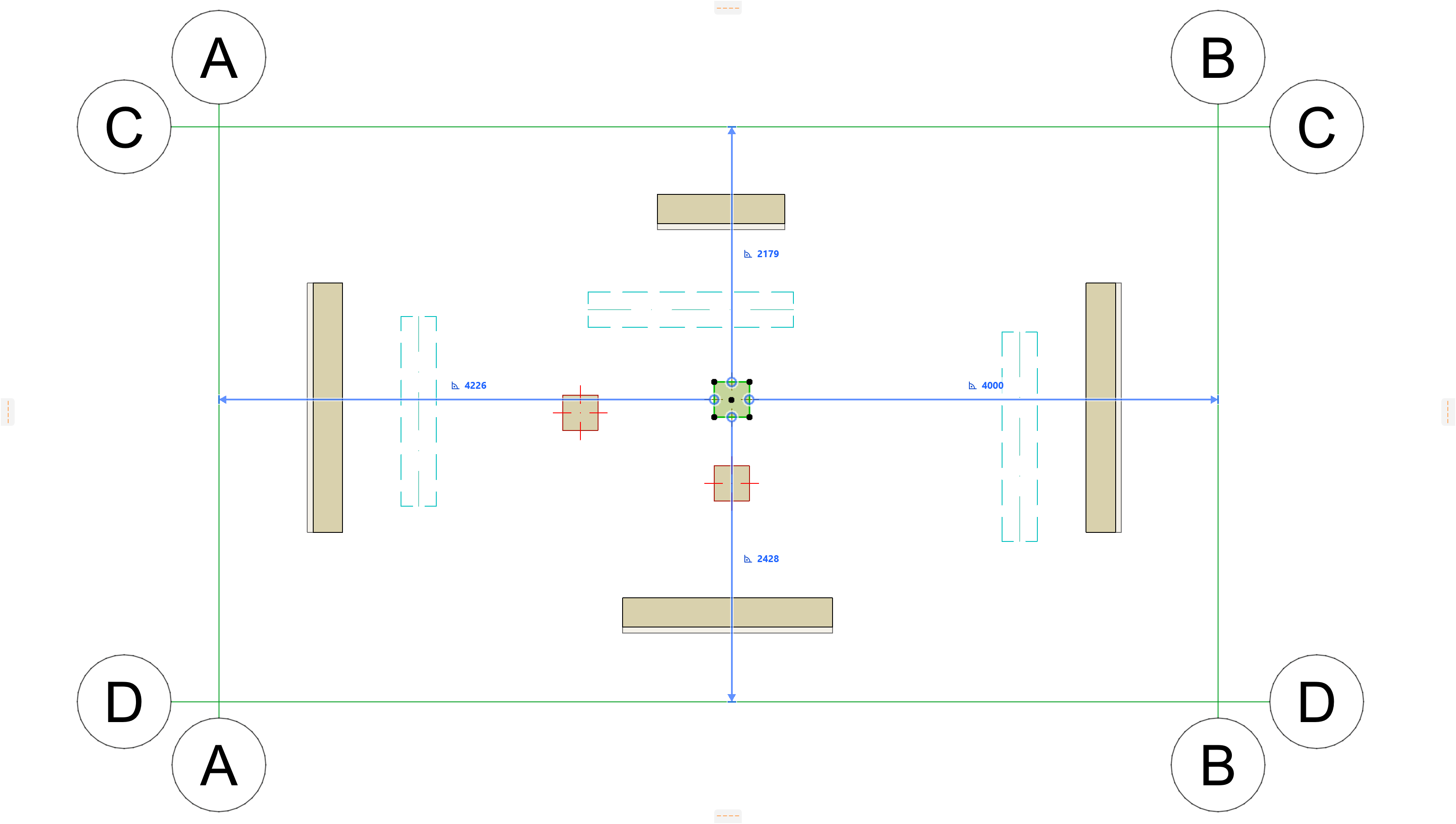

Guide Distanza - Priorità

Quando diversi tipi di elementi (visibili nello zoom corrente) possono essere usati tutti come elementi di contesto, le Guide Distanza "preferiscono" gli elementi nel seguente ordine:

1.Linee Griglia

2.Muri

3.Travi

4.Pilastri

Usare le Guide Distanza con elementi selezionati

Quando si seleziona un elemento, vengono visualizzate le Guide Distanza con le quote delle distanze dagli elementi "di contesto" circostanti. (Gli elementi curvi non sono supportati)

1.Selezionare un singolo elemento dei seguenti tipi sulla Pianta:

•Muro

•Trave

•Pilastro

•Finestra/Porta

•Apertura

2.Modificare la posizione dell'elemento selezionato utilizzando l'Ispettore per sfruttare il feedback delle Guide Distanza.

Vedere Inserimento di elementi tramite l'Ispettore.

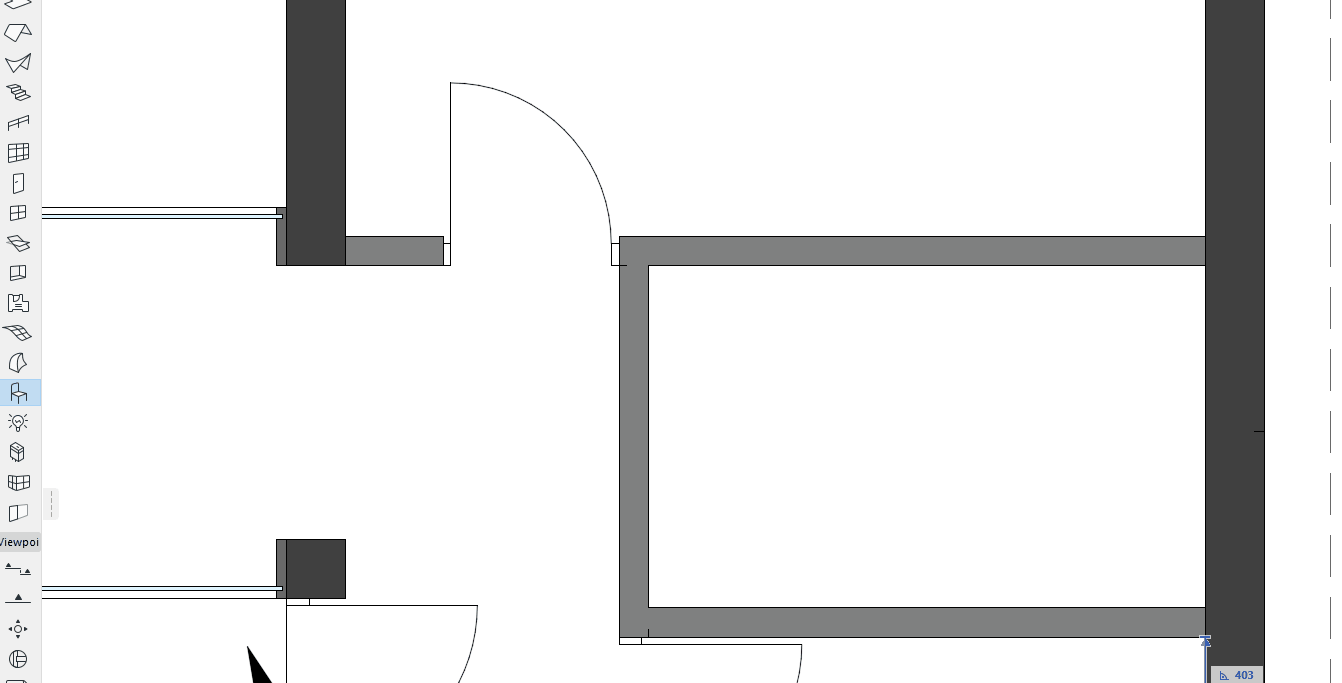

Utilizzare le Guide Distanza per l'inserimento degli elementi

1.Attivare uno dei seguenti strumenti elemento:

•Muro

•Trave

•Pilastro

•Finestra/Porta

•Apertura

2.Definire la posizione del cursore utilizzando l'Ispettore. È necessario utilizzare la tastiera per visualizzare l'Ispettore e modificare i valori.

3.Le Guide Distanza indicano la più breve distanza tra la posizione del cursore e gli elementi circostanti del "contesto". (Gli elementi curvi non sono supportati)

Nota: la posizione del cursore definita è il punto di partenza dell'asse/linea di riferimento del nuovo elemento.

Linea di riferimento dei muri

Asse di riferimento delle Travi

Tagli di estremità e asse di riferimento dei Pilastri

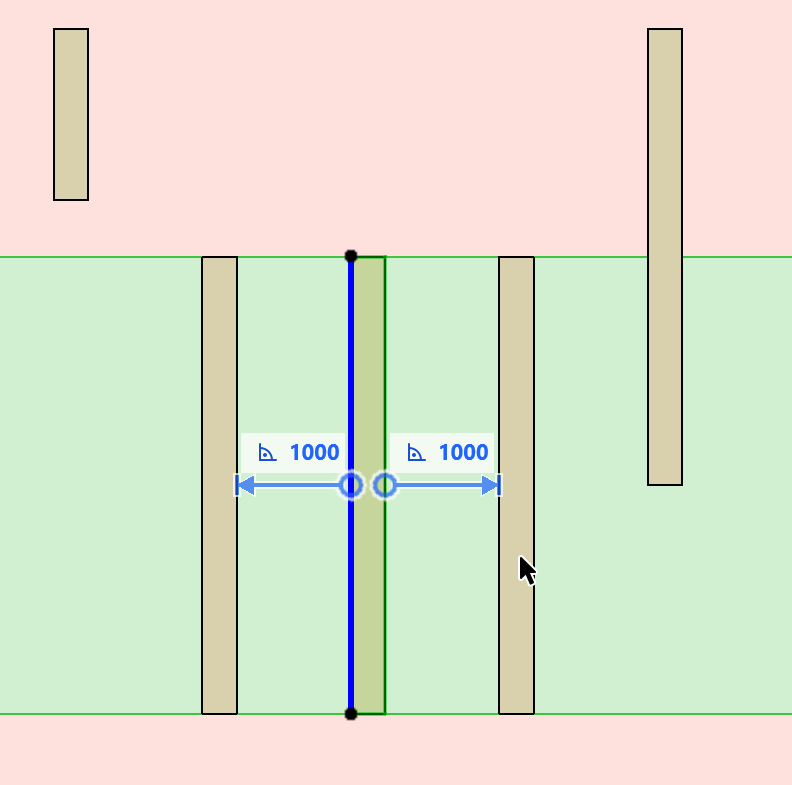

Ricollegare la Guida Distanze a un altro bordo di riferimento

Per un elemento selezionato nella Pianta, è possibile ricollegare la Guida Distanze a un altro bordo.

1.Puntare il cursore sulla Freccia alla fine della riga della Guida Distanze

2.Passare il mouse per vedere il Feedback

3.Fare clic sulla punta della freccia per modificarla

4.Fare clic su un qualsiasi bordo valido (se si dovesse estendere il corpo dell'elemento selezionato, qualsiasi bordo dell'elemento che intersecherebbe è valido)
