Fóliák használata az összemetsződések elkerüléséhez
A Fóliák használhatók az elemek összemetsződéseinek vezérlésére.
Az ugyanahhoz a Fólia metszéscsoporthoz tartozó és egymást metsző elemek egymáshoz kapcsolódnak, amennyiben pontosan vannak megrajzolva.
A különböző Fólia metszéscsoporthoz tartozó elemek nem kapcsolódnak egymáshoz.
Kivétel a 0-ás: Azok az elemek, amelyek a 0-ás összemetsződési csoporthoz tartoznak (függetlenül attól, hogy ugyanazon vagy különböző fólián vannak), nem metsződnek össze.
Az alapbeállítás szerint minden fólia az 1-es csoporthoz tartozik, ami azt jelenti, hogy valamennyi, egymást metsző elem az ARCHICAD rendes csatlakozási szabályai szerint illeszkedik egymáshoz.
A fólia-összemetsződések csoportszámának szerkesztése

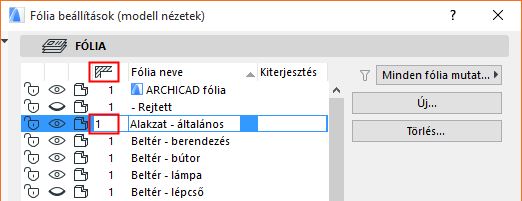

Lépjen a Fóliabeállítások Fóliák paneljére (Dokumentáció > Fóliák > Fóliabeállítások)
Módosítsa a Közös rész ikon alatti értéket. A fólián lévő összes elem ezt a fólia metszéscsoportot használja.
Megjegyzés: A Fólia metszési számok nem kapcsolódnak az elemprioritásokhoz, mindössze címkeként, feliratként (pl. 1 vagy 2) szolgálnak az elemek csoportosításához.
Megjegyzés: A 0 jelű összemetsződési ponthoz tartozó két elem NEM metsződik össze.
Elemcsatlakozások elkerülése: külön fólia metszéscsoportok hozzárendelése
Előfordulhat, hogy el kívánja kerülni az elemcsatlakozásokat, például a réteges falak részleteinek megjelenítése érdekében. Ebben az esetben az egymást metsző falakat különböző fóliákra kell helyezni, majd az egyik érintett fóliához egy másik Fólia metszéscsoport számot kell rendelni.
A Fal Fóliáknak különböző az összemetszési csoport számuk: nincs csatlakozás
A Fal Fóliáknak azonos az összemetszési csoport számuk: csatlakozó falak
Megjegyzés a rejtett fóliával kapcsolatban: Az azonos összemetsződési szinten lévő elemek akkor is összekapcsolódnak, ha valamelyikük fóliája láthatatlan. Ez "hiányzó" vonalakat eredményezhet, azt mutatván, hogy az egyik összemetszendő elem rejtett fólián van. Ennek elkerülése érdekében a Fóliabeállítások párbeszédablakban az egyik fóliát kijelölve állítsa át az összemetsződési szintet.
