Elemek összemetsződéseinek és csomópontjainak különlegességei
Az elemek összemetsződéseinek különlegességeit lásd a következő részekben:
Gerenda és gerenda metsződések
Fal-gerenda, fal-oszlop, oszlop-födém, oszlop-gerenda, fal-födém
Fal és födém metszéspontja: a födém burkolata és a nyílászárók küszöbei
Héjszerkezetet, tetőt vagy alakzatot tartalmazó közös részek
Azonos prioritásokkal rendelkező, egymást metsző elemek
Vonal kiküszöbölése a modellelemek között
Függönyfal keret összemetsződések
Referenciavonal metsződést igényel
Fal-fal metsződések esetén a falaknak nem csak ütközniük kell, hanem a referenciavonalaiknak is metszeniük kell egymást. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Azonos prioritású falaknál: Csatlakozási sorrend beállítása

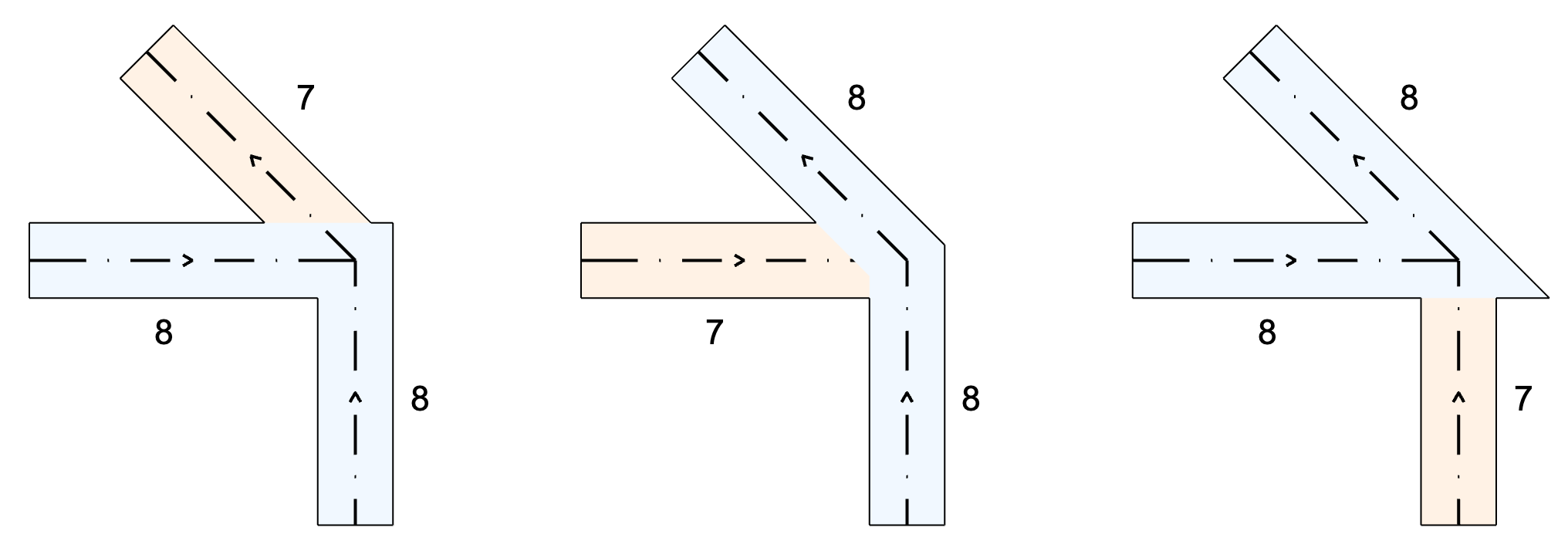

Ha két vagy több fal találkozik (a referenciavonalak metszik egymást), az elemszintű csomópontok vezérléséhez használja a Csatlakozási sorrend funkciót. A csatlakozási sorrend módosításával adható meg, melyik két fal találkozzon elsőként, mielőtt a többi csatlakozik a közös részhez.
A Csatlakozási sorrend a Falbeállítások Modell panelén vagy Infótábláján állítható be.
Gerenda és gerenda metsződések
Geometriai ütközést vagy referenciavonal metsződést igényel.
A gerenda-gerenda metsződések maximális rugalmassága érdekében ügyeljen arra, hogy a gerendák referenciavonalai metsszék egymást. Ilyenkor a gerendáknak tulajdonképpen nem szükséges ütközniük. A gerendák automatikusan egymásba nyúlnak a referenciavonalaik mentén.
A gerendák metszése egyszerű ütköztetéssel is megvalósítható, ilyenkor nem szükséges, hogy a referenciavonalak metsszék egymást. Ebben az esetben azonban a gerendák megállítják egymást, azaz nem nyúlnak automatikusan egymásba a referenciavonalaik mentén. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Ha két vagy több gerenda találkozik (azaz referenciavonalaik metszik egymást), a csomópont vezérléséhez használja a Csatlakozási sorrend funkciót.
A példában a gerendákra a következő csatlakozási sorrendek vonatkoznak:
•Átlátszó gerenda = 8
•Gyengébb zöld gerenda = 7
•Erősebb kék gerenda = 9
Fal-gerenda, fal-oszlop, oszlop-födém, oszlop-gerenda, fal-födém
Geometriai ütközést igényel.
A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.

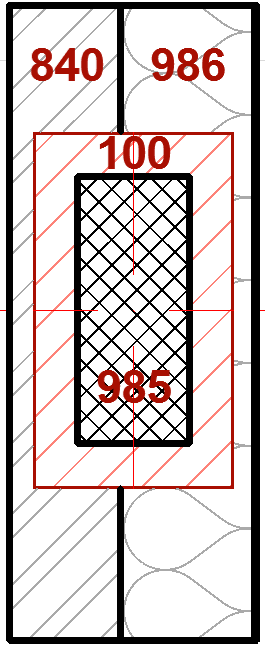

Kivétel burkolt oszlop és réteges fal közös részei esetén:
Ha egy ún. burkolt oszlopot helyez el, amelynek közös része van egy réteges fallal, az oszlop áttöri a réteges fal teherhordó rétegeit, függetlenül a rétegek prioritásától.
3D-ben a fal burkolórétegei az oszlop burkolatához lesznek hozzáadva. Azonban ezek a listákban nem fognak szerepelni.
Fal és födém metszéspontja: a födém burkolata és a nyílászárók küszöbei
Speciális esetnek minősül a szobák közötti folyamatos burkolat engedélyezése a belső nyílászárók küszöbén belül.
Amikor a falban elhelyezett nyílászáró (ajtó vagy ablak) egy síkban van a födém tetejével, a födém burkolatának rétege folytatódik a falon, a réteghez rendelt összemetsződési prioritásoktól függetlenül (egészen a födém teherhordó rétegéig). Ha a nyílászáró nincs egy síkban a födémmel, a szokásos, prioritásokon alapuló csatlakozások vannak érvényben.

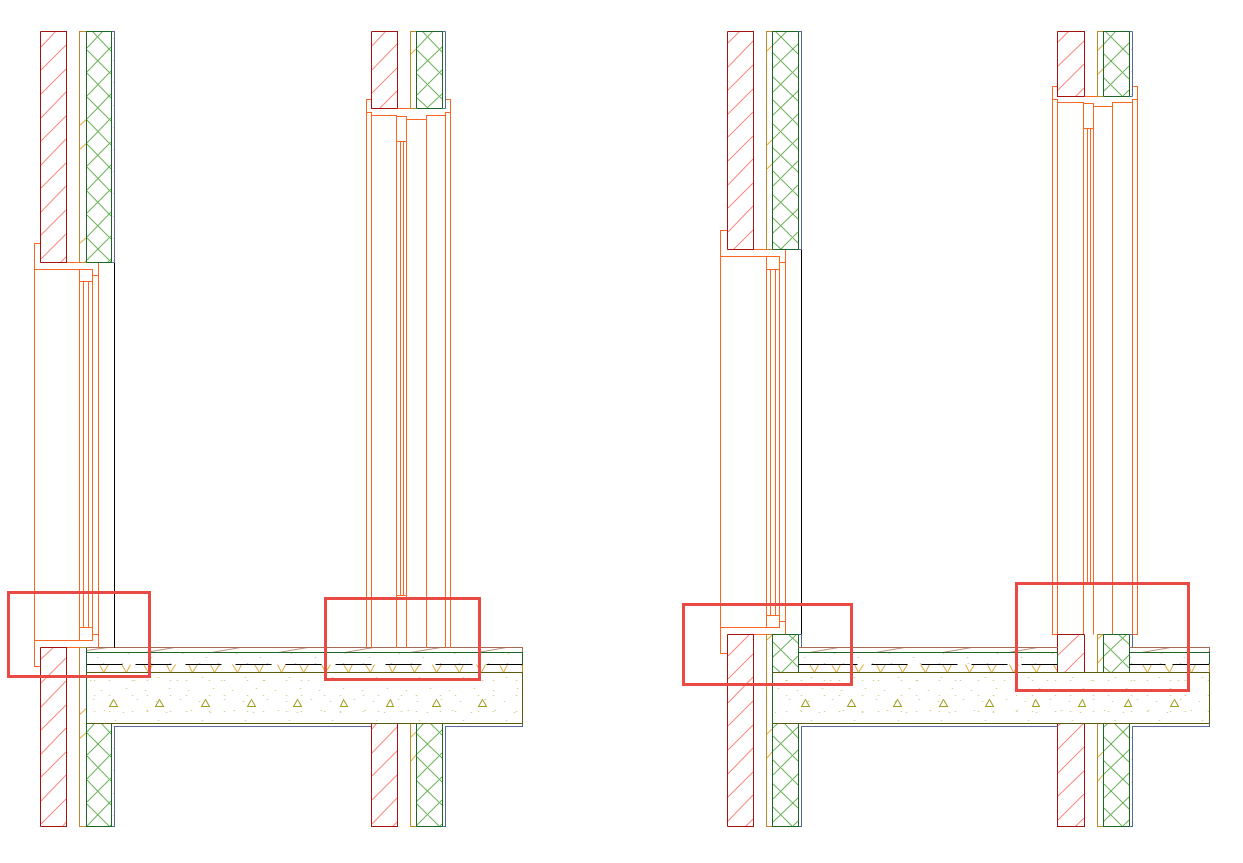

A képen:
Balra: Az ablak és az ajtó egy síkban van a födém tetejével. Ebből kifolyólag a födém burkolatának rétegei nem a prioritások szerint csatlakoznak a falrétegekhez. Ehelyett a födém burkolatának rétegei folyamatosak.
Jobbra: Az ablak és az ajtó nincs egy síkban a födémmel (hanem a födémhez képest meg vannak emelve), ezért a födém és a fal rétegeire a prioritásokon alapuló, szokásos csatlakozások vonatkoznak.
Héjszerkezetet, tetőt vagy alakzatot tartalmazó közös részek
Geometriai ütközést és levágást vagy összefüggést igényel.
Ha a metszet héjszerkezetet, tetőt vagy alakzatot tartalmaz, a megfelelő metszés érdekében használja a Tervezés > Csatlakoztatás > Elemek egyesítése parancssort.
Ha egy héjszerkezet vagy tető a vágóelem szerepét tölti be (Tervezés > Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel), össze lesz fűzve a levágott elemmel. A megfelelő metszés érdekében nem kell ismét használnia az Elemek egyesítése parancsot.
Az összefűzést követően a magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Elemek vágása tetővel vagy héjszerkezettel
Elemek egyesítése: tetők, héjszerkezetek, alakzatok
Azonos prioritásokkal rendelkező, egymást metsző elemek

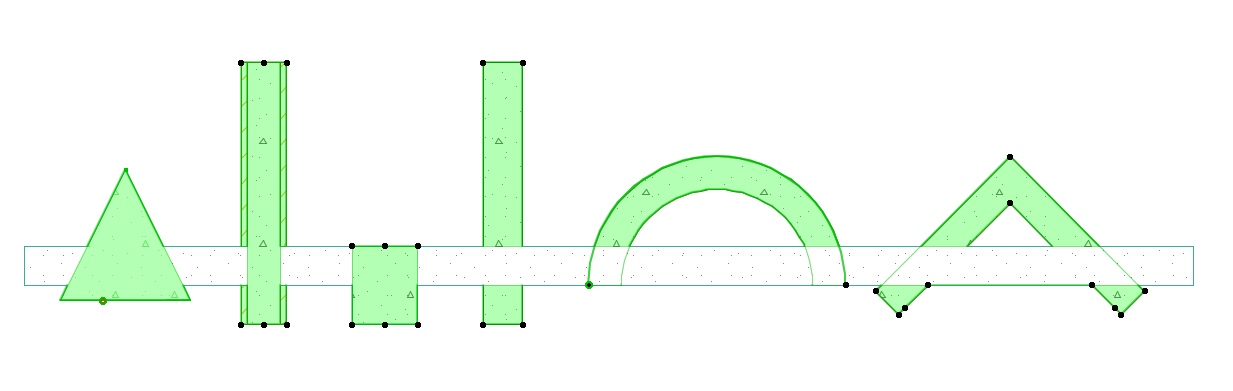

Ha az ütköző elemek esetén megegyezik az összemetsződési prioritás (például egyforma építőanyagból álló elemeknél), a következő metszési sorrend érvényesül:
Alakzat > Oszlop > Gerenda > Födém > Fal > Héjszerkezet > Tető > Felületháló
Vonal kiküszöbölése a modellelemek között
Ha két (azonos vagy eltérő szerkezeti elem típusú) elem találkozik a modellnézetben (Metszet, Homlokzat, 3D dokumentum), a következő vonalkiküszöbölési szabályok érvényesek.
Megjegyzések:
–Ezek a szabályok nem érvényesek az alaprajzon, ott ugyanis minden vonal megjelenik. A vonalak láthatóságának beállításához használja a Megjelenítési sorrend lehetőséget. Lásd Megjelenítési sorrend.
–A réteges és összetett profilú elemeknél a felhasználó az attribútumbeállítási párbeszédablakokban módosíthatja a vonalak kezelésének módját.
A következő szabályok az elmetszett szerkezeti elemekre vonatkoznak:
•Azonos építőanyag: mindkét vonal törlődik, és a kitöltések vizuálisan összeolvadnak
•Azonos kitöltés, de eltérő építőanyagok; vagy eltérő építőanyagok: az egyik vonal törlődik az alábbi szabályok alapján:
–Eltérő vonalvastagság: a vonaltípustól függetlenül a vastagabb tollú vonal marad meg
–Azonos vonalvastagság, eltérő vonalak: a folytonos vonal megmarad, a többi vonal törlődik.

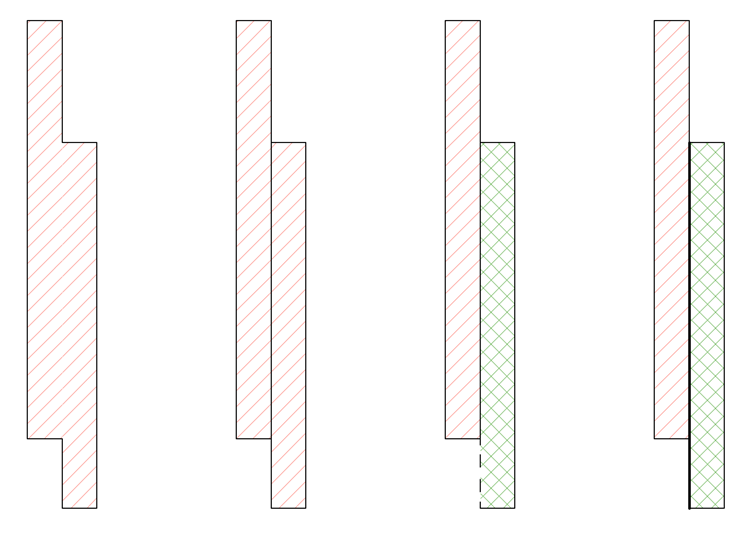

Falak Metszet nézetben – balról:
azonos építőanyag; eltérő építőanyagok, de azonos metszeti kitöltés;
folytonos vonal vagy szaggatott vonal; folytonos vonal (eltérő vonalvastagság)
Ha valamelyik vagy semelyik elem sem használ építőanyagot (pl. két tárgy), akkor a metszeti kitöltésekre a fenti logika érvényes (az építőanyagoktól eltérően). Így ha egyforma metszeti kitöltés található két tárgy között, mindkét vonal törlődik.

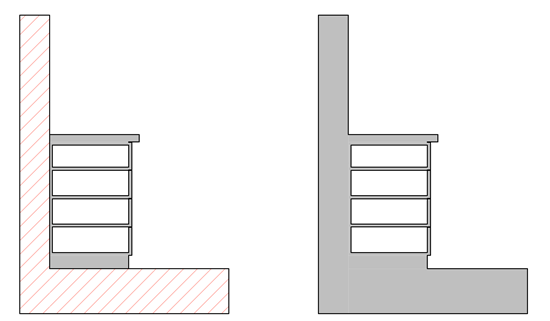

Fal/Födém és konyhaszekrény Metszet nézetben – balról:
szekrény eltérő metszeti kitöltéssel; szekrény azonos metszeti kitöltéssel.
•Ha meg szeretné tartani a válaszvonalat, módosítsa az egyik elemhez tartozó Fólia metszéscsoport számot.
Lásd Fóliák használata az összemetsződések elkerüléséhez.
Homlokzat és 3D nézetben az elválasztó vonalak mindig törlődnek két elem között, ha:
•egyforma felületük van, és
•a felületek azonos síkban fekszenek.

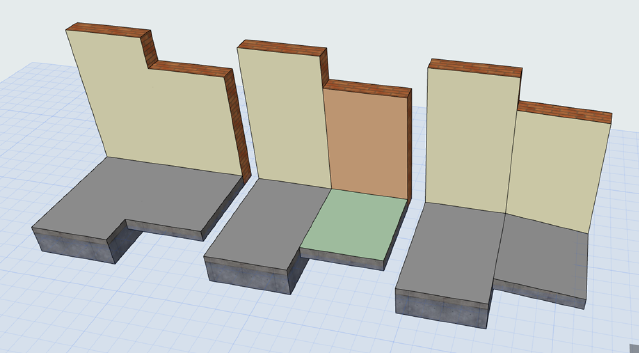

Fal/Födém/Tető 3D-ben – balról: egyforma felület, azonos sík; eltérő felület, azonos sík; egyforma felületek, eltérő síkok
