Ajtó vagy ablak típusú panel elhelyezése a függönyfalon

Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben

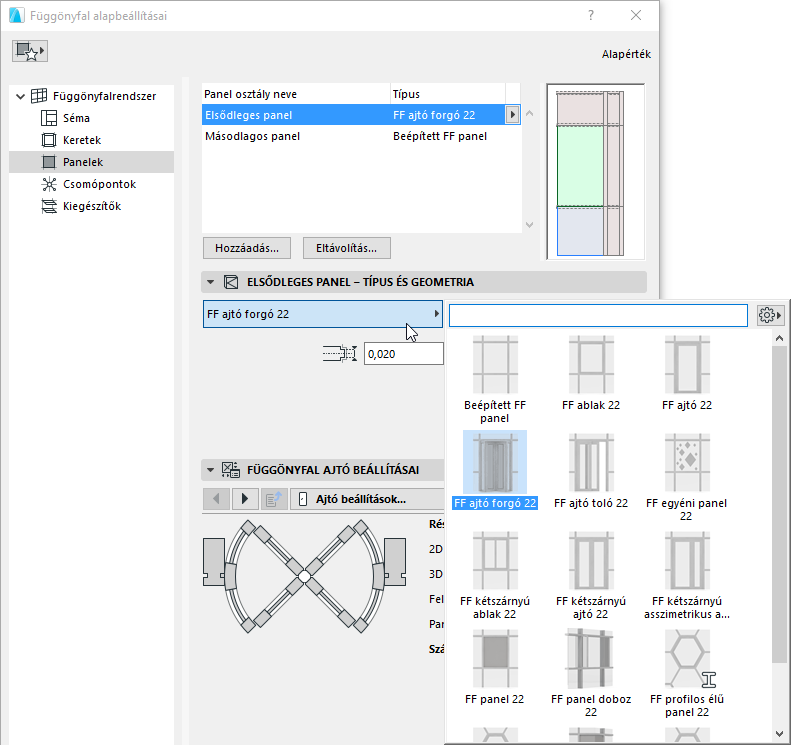

Lehetőség van GDL-alapú, ablakként vagy ajtóként viselkedő panel elhelyezésére. Ezek némelyike előre definiált az ARCHICAD-ben, és szerepel a Panel típus és geometria panel Típus felbukkanó listáján:

Bár ezek a függönyfalpanelek ajtóként vagy ablakként működnek, nem használnak ajtó- és ablakjelölőket. Ennek ellenére a Címke eszközzel elhelyezhető címke a függönyfal-panelhez.

Lásd Függönyfalak címkézése.

Nyílás típusú panelek megadhatók a függönyfal mintájának részeként az Elrendezés beállításainál. (Lásd Hálóminta beállítása az Elrendezés beállításainál.)

Elhelyezett függönyfalnál használja a szerkesztő módot a hagyományos panelek ajtó vagy ablak típusú panelekre történő cseréjéhez, a lentiek szerint.

Ajtó típusú panel elhelyezése a függönyfalon:

1.Jelölje ki a függönyfalat, és váltson Szerkesztő módra.

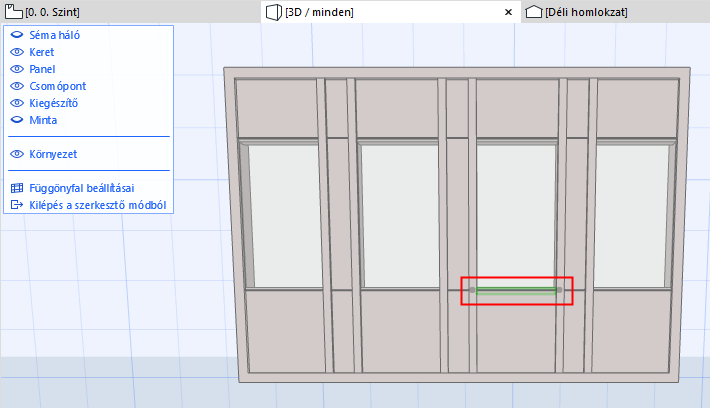

2.Az ajtó kívánt helyén fűzzön össze két meglévő panelt a közöttük lévő keret törlésével:

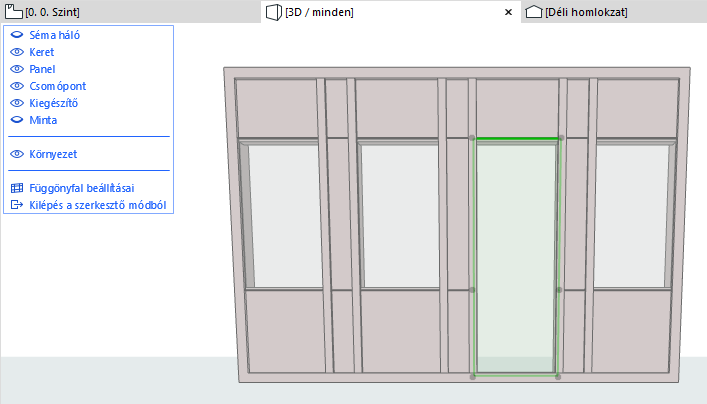

3. Jelölje ki az újonnan összevont panelt.

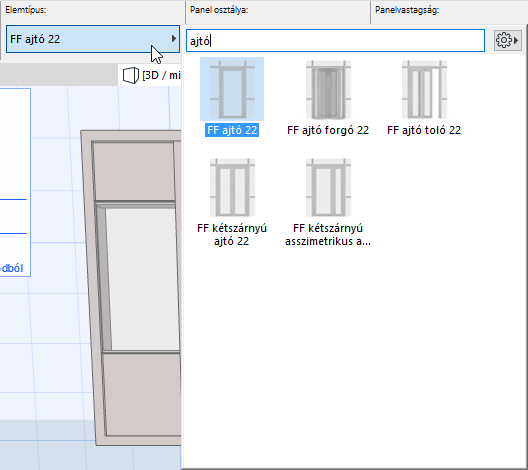

4.Az Infótáblán válassza ki a kívánt ajtótípust az Elemtípus előugró ablakban. (A lehetőségek név szerint szűkíthetők: ehhez írja be az „Ajtó” szót a keresőmezőbe.)

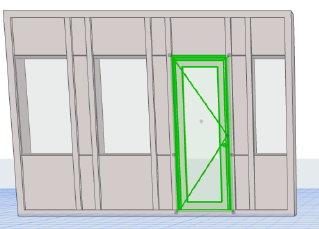

A program lecseréli a kijelölt panelt egy ajtó típusú panelre, amely más GDL ajtókhoz hasonlóan nyílik és záródik.

Megjegyzés: Ennek az ajtó típusú panel tárgynak van egy „Felső irány” nevű szerkeszthető paramétere. Ennek segítségével újradefiniálhatja az ajtó „felső” oldalát 90 fokos lépésekben arra az esetre, ha később tetszés szerint elforgatná a függönyfalat, és megváltozna az ajtó „felső” oldalának a helye.
