A Tervlapra lehelyezett Rajznak lehet egy grafikus elemeket és rajzi információkat tartalmazó címe, amely hivatkozhat például a rajz azonosítójára, nevére vagy léptékére.
Megjegyzés: A modellnézetekben lehelyezett rajzoknak nem lehet címük.
A rajz tényleges címe egy Rajzfeliraton alapul. A Rajzfeliratok GDL könyvtári elemek, amelyeket alapértelmezésben (automatikusan) lehet hozzárendelni rajzokhoz, vagy manuálisan lehet hozzárendelni kijelölt rajzokhoz.
Ha címet szeretne hozzárendelni egy rajzhoz, jelölje ki a rajzot és nyissa meg a Rajz beállítás párbeszédablakot. A Cím panel kiugró menüjéből válasszon egy Rajzfeliratot.
Ha azt szeretné, hogy minden újonnan lehelyezett rajzhoz alapértelmezésben tartozzon cím, nyissa meg a Rajz alapérték párbeszédablakot (ez akkor nyitható meg, ha egyetlen rajz sincs kijelölve a tervlapon) és válasszon egy Rajzcímkét.
A Rajzcímke automatikusan megjelenik a hozzárendelt rajz mellett. A Rajzcímke a rajz alárendelt eleme.
A Tervlap ablakban az elérhető 2D eszközökkel (pl. vonalak, szövegek) megtervezheti az igényeinek megfelelő rajzfeliratot. Válassza ki az új rajzfelirat összetevőit. Alkalmazza a Fájl > Könyvtári elemek > Kijelölés mentése mint > Rajzfelirat parancsot a tárgy mentéséhez. A mentést követően a rajzfelirat a Rajz beállításainál a Cím panel felbukkanó listáján érhető el.
Az egyedileg létrehozott rajzfelirat grafikusan szerkeszthető: alkalmazza a Fájl > Könyvtári elemek > Könyvtári elem megnyitása parancsot. Nyissa meg a Mappa párbeszédpanelt, és válassza ki a szerkeszteni kívánt rajzfeliratot. Kattintson a „2D jelkép” parancsra a tárgy Grafikus szerkesztés ablakának a megnyitásához. Végezze el a kívánt módosításokat a 2D eszközökkel.
Megjegyzés: Bizonyosodjon meg arról, hogy a GDL 2D jelkép ablakban az 1:1 lépték van beállítva, így egyszerűbb lesz a szerkesztés.
Visszahivatkozások forrásjelet tartalmazó tervlapra

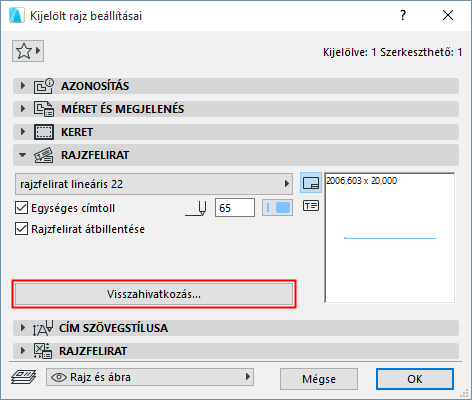

A Rajz beállításainak Cím paneljében érhető el a Visszahivatkozás funkció.
Lásd Rajzfelirat panel.
A Visszahivatkozás funkcióval Tervlap azonosító információkat adhat hozzá a Rajzfelirathoz: konkrétan egy vagy több Tervlapsablon azonosítóját, melyek az aktuális Rajz forrásjelét mutató Rajzot tartalmazzák. A Visszahivatkozás funkció hasznos, amennyiben az aktuális rajz egy metszeten, homlokzaton, belső falnézeten, részleten vagy munkalapon alapul.

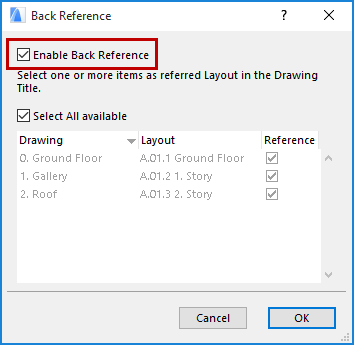

Kattintson a Visszahivatkozás elemre az azonos nevű párbeszédpanel megnyitásához.
Ez a párbeszédpanel listázza azokat a tervlapokat, amelyeken megjelenik az aktuális rajz forrás jele.
Elsőként jelölje be a Visszahivatkozás engedélyezése jelölőnégyzetet, majd válasszon egy vagy több tervlapot, amelynek az azonosítóját meg kívánja jeleníteni. (Jelölje be a Minden elérhető kiválasztása lehetőséget, ha szeretné, hogy a Rajz címében megjelenjen az itt listázott minden Tervlap azonosítója.)
A párbeszédpanel bezárásához és a Rajz beállításaihoz való visszatéréshez kattintson az OK gombra.
A Rajz címe előnézetben egy automatikus szöveg jelenik meg azon a helyen, ahol a Rajz címe a Tervlap azonosító adatait fogja tartalmazni.
Ebben a példában, ha bejelölte a „Minden elérhető kiválasztása” lehetőséget, akkor a rajz végleges címe így jelenik majd meg:

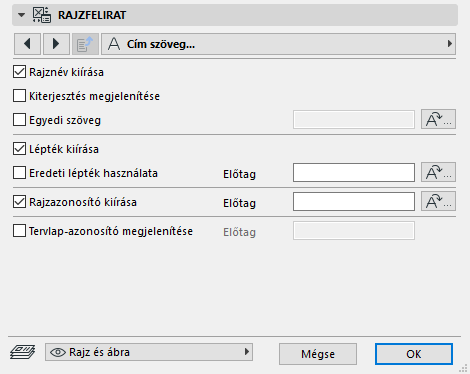

Megjegyzés: Ellenőrizze, hogy az alkalmazott Rajz címe tárgy paramétereinél engedélyezve lett-e a Visszahivatkozás funkció:
