Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben
Az 1D tagok az elem magjának súlypontjában jönnek létre
A 2D tagok az elem magsíkjának közepén jönnek létre.
Ha a tag helyzete eltér ettől az alapértelmezett helyzettől, külpontosságról beszélünk.
A külpontossági értékek nincsenek hatással a fizikai modellre, de a szerkezetelemzési modell szempontjából jelentősek.
A tagok többféleképpen tolhatók el ARCHICAD-ben:
–Manuálisan grafikus eltolással a modellben (lásd lent)
–Manuálisan az eltolási/külpontossági érték megadásával az elembeállításoknál (lásd lent)
–Igazítási szabály megadásával és alkalmazásával (lásd Igazítási szabályok).

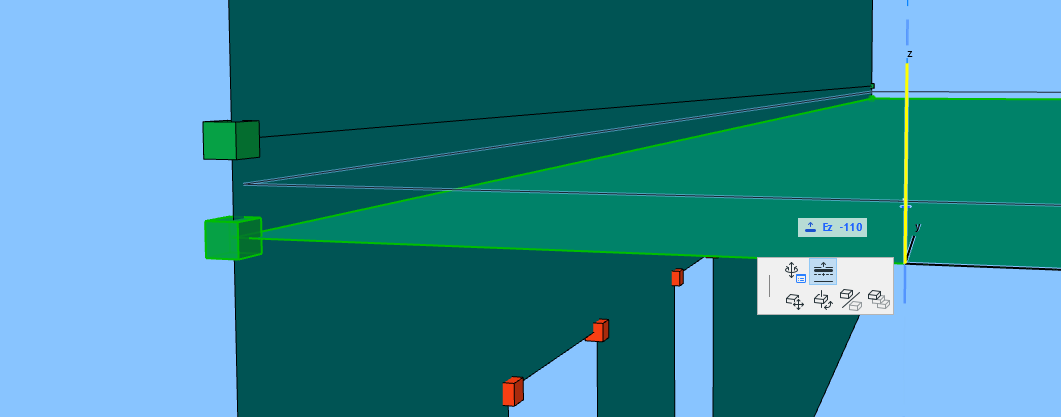

Tag helyzetének eltolása (grafikusan)
1.Jelölje ki az tagot.
2.Aktiválja a mozgó palettán a Külpontosság parancsot. (Nem szükséges vagy nem elérhető az 1D tagoknál, ha a fizikai modell jelenleg nem látható.)
3.Húzza a tagot az új helyre (szükség szerint adjon meg Követő értékeket).
Megjegyzések:
–2D tagok esetén a Külpontosság/Eltolás merőleges a tag síkjára (az esetleges egyedi élszögektől függetlenül).
–A kijelölt tagra vonatkozó külpontosság értéke az elem infócímkéjén (valamint a Beállításoknál és az Infótáblán) található.
–Ha elhúzta a tagot az eredeti helyzetéből, a globális igazítási szabályok már nem vonatkoznak rá – a Beállítások párbeszédablakban található „Eltolás” jelölőnégyzet nincs bejelölve. A globális igazítási szabályok ismételt alkalmazásához lépjen a vonatkozó Beállítások párbeszédpanelre, és jelölje be az Eltolás négyzetet.
Lásd Szabályalapú módosítások engedélyezése – 1D tag vagy Szabályalapú módosítások engedélyezése – 2D tag.

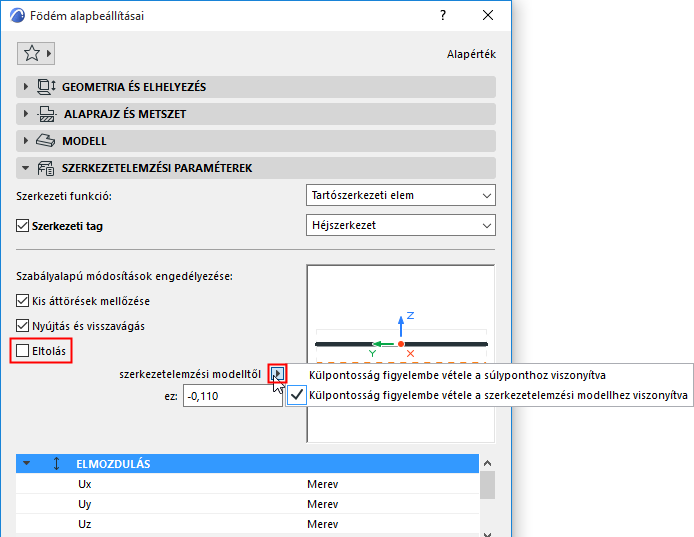

Tag helyzetének eltolása (az elembeállításoknál)
1.Jelölje ki az 1D vagy 2D tagot.
2.Nyissa meg a Beállítások párbeszédpanelt (Szerkezetelemzési paraméterek panel).
3.Törölje az Eltolás opció jelölését, így az szerkeszthetővé válik. (A négyzet jelölésének törlése azt jelenti, hogy a globális igazítási szabályok nem érvényesek az adott elemre, így az manuálisan beállítható.)
4.Válassza ki a külpontosság mérésének módját:
–az elem súlypontjához képest, vagy
–az elem szerkezetelemzési modelljéhez képest
A két módszerrel ugyanaz az eredmény érhető el, de az értékek meghatározása ellentétes jelekkel történik.
5.Adja meg a külpontossági értékeket a következő lépések egyikével:
–Kattintson az előnézeti ablakba, és adja meg az új helyet a befoglaló négyzet tetszőleges csomópontján
–Adja meg manuálisan az eltolási értékeket
Importált elemekhez tartozó több külpontossági érték
Az 1.0.6 vagy újabb verziójú szerkezetelemzési formátum (SAF) különféle és több külpontossági értéket képes kezelni az 1D elem mindkét végénél.
Az ARCHICAD nem támogatja a végekre alkalmazott többféle külpontossági értéket. Ilyen modell importálásakor az ARCHICAD 24 konvertálja a bejövő elemeket, és a szükséges helyeken átlagolt külpontossági értéket alkalmaz.
Ilyen esetben a konvertálást figyelmeztető üzenet jelzi.
