Helyi koordináta-rendszer (exportálás SAF-be)

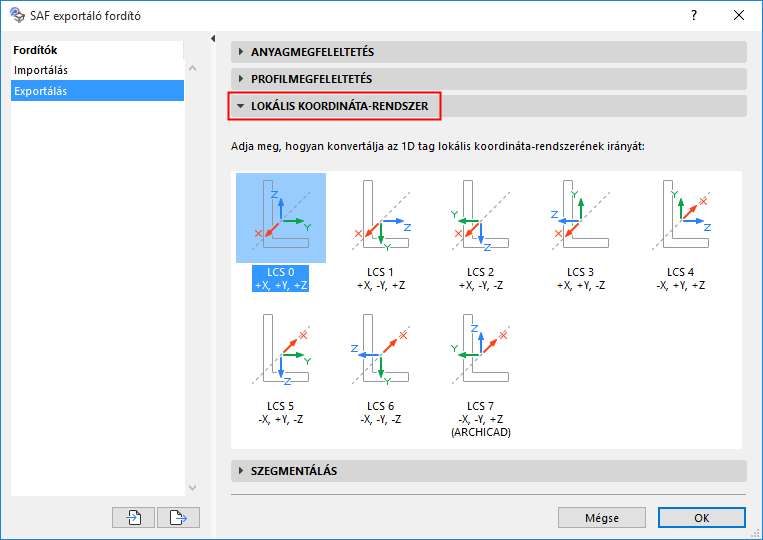

Ez a panel az SAF exportáló fordítónál található.

Minden fogadó szoftverben a katalógusból származó keresztmetszet kerül elhelyezésre a munkaterületen annak alapértelmezett XYZ helyzete szerint, a fogadó 1D elem helyi koordináta-rendszerében (LCS) meghatározottak szerint.

Az LCS szabvány szoftverenként változó, ezért ki kell választani az adott fogadó szoftver által használt szabványt: ehhez kattintson az SAF exportáló fordító szóban forgó panelén található LCS szabványok egyikére.

Az SAF fájl exportálásakor az ARCHICAD ennek megfelelően konvertálja a kimenő elemeket, így az 1D tag keresztmetszeteinek iránya helyes lesz a fogadó szoftverben.

Melyik helyi koordináta-rendszert kell választani?

Ha az adott szoftverre optimalizált előre meghatározott SAF fordítói beállításokat importált, a helyi koordináta-rendszer meghatározása megfelelő.

Lásd Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése.

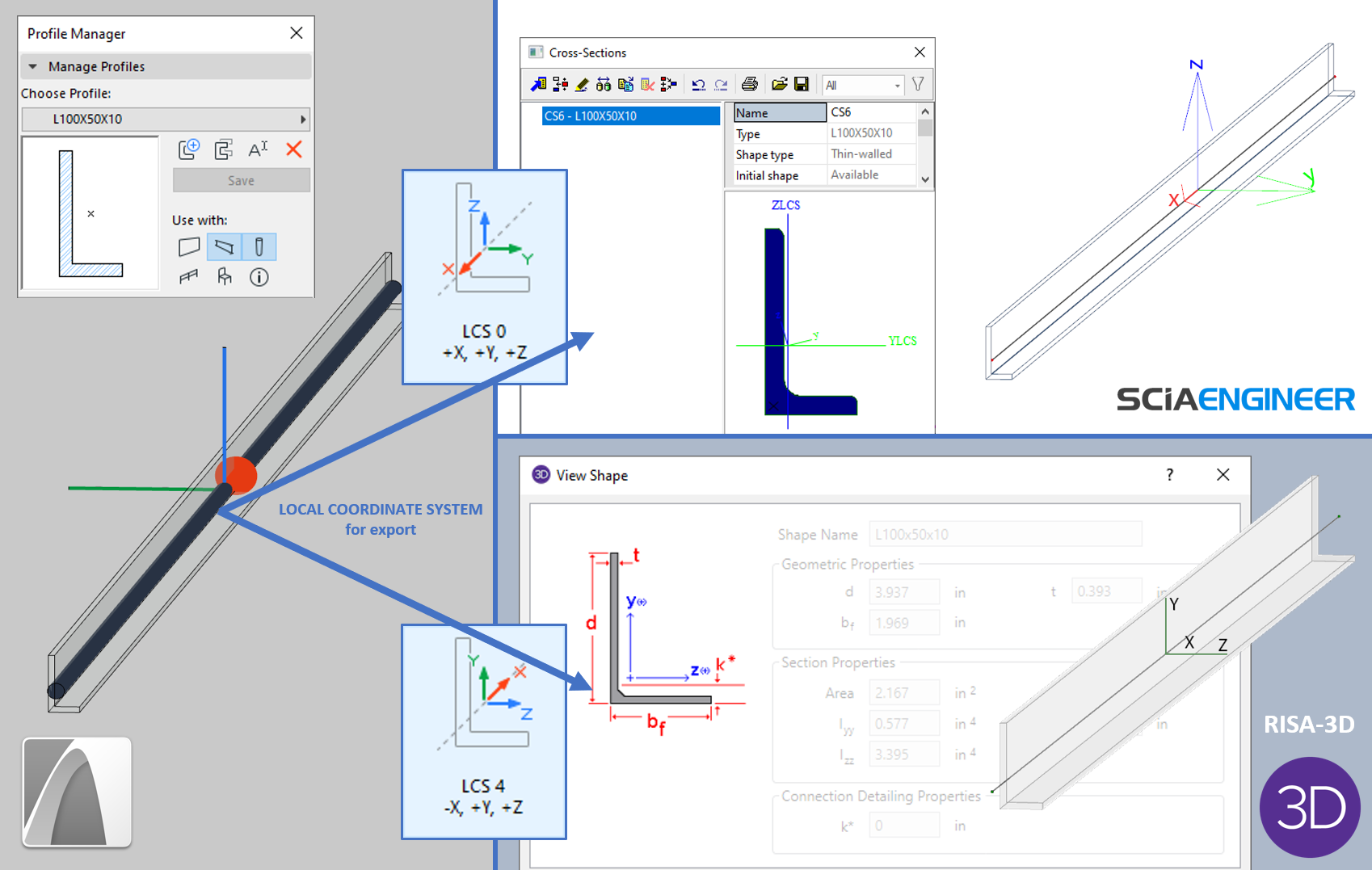

A fogadó szoftver által használt LCS azonosításához a következők szerint járjon el (lásd a lenti ábrát):

1.Képezzen le egy L-alakú ARCHICAD profilattribútumot a fogadó program szerinti megfelelőjére. (Olyan nem szimmetrikus profilt használjon [pl. L-profil], amelynek egyértelmű a helyzete.)

2.Helyezze el a vonatkozó L-keresztmetszetet a fogadó szoftverben az alapértelmezett elhelyezést alkalmazva (tehát forgatás vagy tükrözés nélkül) úgy, hogy az ugyanarra „nézzen”, mint az ARCHICAD profil.

3.Jelenítse meg az elhelyezett keresztmetszeti helyzetet az 1D elem helyi koordináta-rendszerében. Az európai szoftverek (pl. SCIA Engineer) általában LCS 0 típust, míg az amerikai szoftverek (pl. RISA-3D) LCS 4 vagy LCS 3 típust használnak.

4.Az SAF exportáló fordítónál válassza a fogadó szoftvernek megfelelő LCS beállítást.

Megjegyzés: Az SAF importáló fordítónál nem szükséges az LCS beállítása. SAF fájl importálásakor az ARCHICAD automatikusan konvertálja a bejövő elemek helyzetét a „keresztmetszeti LCS” modelladatok alapján.
