Profilok készítése nem leképezett gyári keresztmetszetekhez (SAF importálása ARCHICAD-be)
A beérkező 1D SAF profilok leképezése a Profilmegfeleltetési panel meghatározásai szerint történik.
Azonban az olyan gyári SAF profilok esetén, amelyek NINCSENEK név szerint leképezve a Profilmegfeleltetés listában, az automatikus leképezés olyan alapértelmezett adatbázis szerint végezhető, amely több, mint 6000, ARCHICAD összetett profilnak megfeleltetett SAF keresztmetszetet tartalmaz.

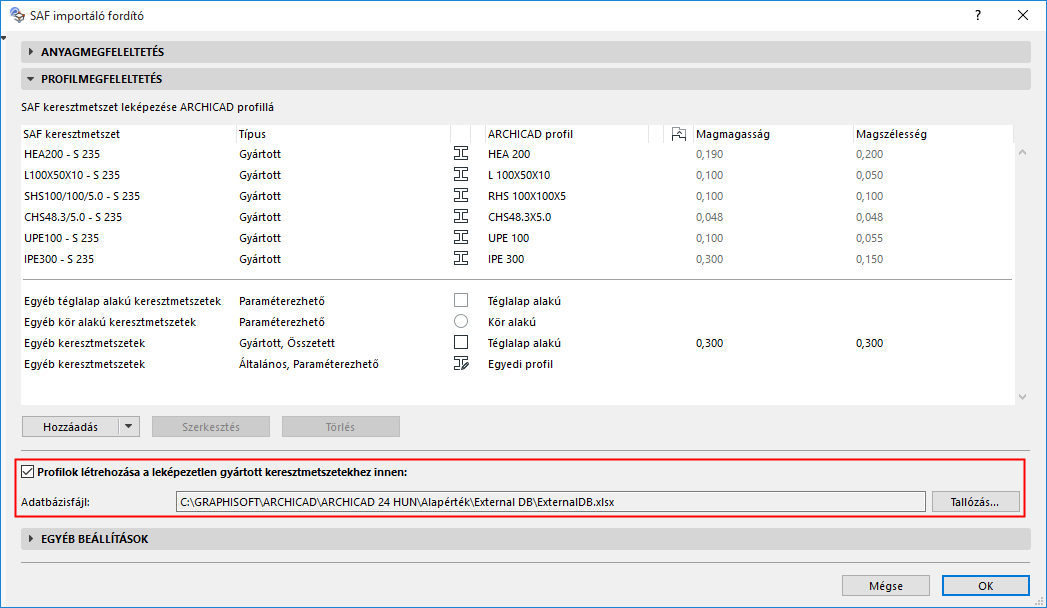

Jelölje be ezt a jelölőnégyzetet az SAF importáló fordító Profilmegfeleltetés paneljén.
Ha a jelölőnégyzet aktív, az importálási folyamat egy előre meghatározott lista („ExternalDB” nevű Excel fájl) szerint történik: így zajlik az összes olyan bejövő gyári keresztmetszet leképezése, amely NINCS név szerint leképezve a fenti Profilmegfeleltetés listában. Ezzel sok időt és energiát takaríthat meg a manuális leképezéshez képest.
Az így leképezett bejövő SAF keresztmetszetek esetén a megfelelő összetett profil attribútum automatikusan jön létre az ARCHICAD-ben a szabványos acélprofil adatbázis alapján.
Lásd Szabványos acéloszlop vagy gerendaprofil használata.
Az adatbázis fájl helye és szerkesztése (gyári SAF keresztmetszetek)
Az „ExternalDB” Excel fájl az Alapérték mappában található, ahova az ARCHICAD-et telepítette.
A Letöltések oldalon előre meghatározott adatbázis fájlok találhatók, ezeket is használhatja erre a célra. (Lásd Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése.)
Saját adatbázis fájl is létrehozható és menthető: ebben megkereshető a használni kívánt egyedi fájl. Egyetlen lapot tartalmazó Excel fájlt kell használni, amely ugyanazt a két oszlopot és oszlopnevet tartalmazza, mint a megadott alapértelmezett fájl.
Fontos: az ARCHICAD sablonban található alapértelmezett ExternalDB fájl másolható és szerkeszthető, de NEM nevezhető vagy helyezhető át!
A gyári keresztmetszetekre vonatkozó leképezési szabályok fontossági sorrendje
A leképezési szabályok alkalmazása a következő sorrendben történik:
1.Megfeleltetés név szerint, a Profilmegfeleltetés panelen található lista alapján
2.Külső adatbázis (amennyiben a „Profilok készítése nem leképezett gyári keresztmetszetekhez” négyzet be van jelölve).
3. "Egyéb keresztmetszetek - Gyártott" beállítás. Ez egy átfogó meghatározás minden olyan gyári keresztmetszethez, amelynek megfeleltetése nem történt meg a fenti 1. és 2. lépésben.
